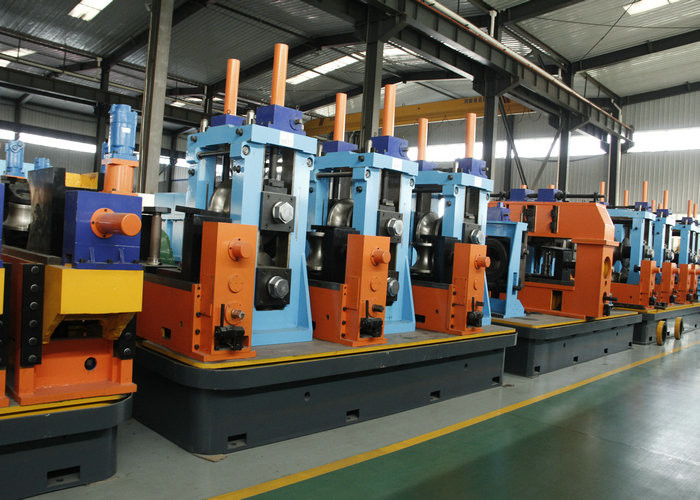

高速ERWによって溶接されるボール ミル、3つの句の管の溶接機

高速ERWによって溶接されるボール ミル、3つの句の管の溶接機
高速ERWによって溶接されるボール ミル、3つの句の管の溶接機 高速ERWによって溶接されるボール ミル、3つの句の管の溶接機

大画像 :  高速ERWによって溶接されるボール ミル、3つの句の管の溶接機

商品の詳細:
起源の場所: 河北省、中国
ブランド名: Tengtian
証明: CE, ISO9001, BV
モデル番号: HG273
お支払配送条件:
最小注文数量: 1 セット
価格: Negotiated
パッケージの詳細: 輸出防水および耐航性のあるパッキング。
受渡し時間: 3 か月
支払条件: L/C、T/T、ウェスタン・ユニオン、
供給の能力: 1 年ごとの 50 セット
詳細製品概要
管の直径: 114-273mm プロダクト速度: 最高50m/min
材料: 炭素鋼、ステンレス鋼、低合金の鋼鉄 カット + 見た: 摩擦は切断を見ました
みみずの伝動装置: Max.80m/分 管の厚さ: 4.0-10.0mm
ハイライト:

継ぎ目が無い管製造所

,

溶接された管の生産ライン

科学技術プロセス:



welding→horizontally (電気制御システムおよび油圧装置) →forming→welding→sizing→flying saw→runをguiding→feeding→storing→discharging移動coil→setting coil→uncoiling→shearingおよびバットはロール方法で台に置きます。



装置の部品



1. 二重ヘッドのuncoiler:

ブレーキはシリンダーによって制御され、シリンダーのモデルはSC80X25FAです。

(1)最高。コイルの重量:5T

(2)コイルの内径:440-510mm

(3)ストリップの厚さ:5.0mm

(4)最高。コイルの幅:400mm

2. 二重コラムの油圧せん断機械:

(1)切られるべき鋼鉄ストリップの幅:≤400mm

(2)切られるべき鋼鉄ストリップの厚さ:≤5mm

(3)方法を切ること:水圧シリンダ力

(4)ポンプ モーター力:5.5Kw

3. 螺線形蓄積装置およびおり蓄積装置を含む装置を貯えて、それらから選ぶことができます:

3-1. 螺線形蓄積装置(ø5m):次を含んで(1) - (5)

(1)低い転覆の皿:

それはブラケット、水平なローラーおよび縦のローラーから成っています。水平なローラー サポートは鋼鉄をauxiliarily除去し、縦のローラーは調節でき、ストリップ、それを導くためにbandwidth≤400mmのためのスーツです。

(2)平らになる及び供給機械:

回転部品はギヤ ボックスおよび普遍的なカップリングを含んでいます。基盤は鉄骨構造です。それはbandwidth≤400mmのためのスーツです。空気ブレーキおよびモーター18.5KWを使って。

(3)蓄積装置:

力の部品より、有利な立場構成されている貯えること、荷を積むことおよび荷を下すことおよび運転するために使用される、ストリップを縦のローラー、水平なローラー、与えるローラーを妨げる外トラック ローラーを妨げます。回転部品はモーター、ギヤ ボックスおよび普遍的なカップリングを含んでいます。

(4)高い転覆の皿:

ブラケット、水平なローラーおよび縦のローラーで構成される。それはbandwidth≤400mmのためのスーツです。

(5)電気制御箱:

3-2.Cage蓄積装置:次を含んで(1) - (3)

(1)供給機械:

二軸の締め金で止め、供給のタイプ供給機械はのローラーを妨げる締め金で止めることから運転成っています。それはbandwidth≤400mmのためのスーツです。

(2)物質的な収集のおり:

、心の鋼鉄塀貯えることのために使用される、鋼鉄柵、アイドラー、水平なローラーおよびchakpaより構成されていて。

(3)電気制御箱:

電子機器の主要な元の生産そして身に着けている部品はGBに従ってあります。三相4線式。

4. 製造所の主要なモーター:

(1)部分を形作ること:7つの単位のガントリー タイプのローラー

(2)溶接の部分:ソリッド ステート高周波誘導溶接

(3)冷却の部分:冷却剤の冷却

(4)終わりの部分:5つの単位のガントリー タイプのローラー

管作りラインの主要な技術的な変数

(1)管の直径:φ60-ø120mm

(2)管の壁厚さ:2.0-5.0mm

(3)電動機:部分の形成:110Kw、終わりの部分:132Kw.

(4)水平なローラーの車軸直径:ø100の材料40Cr

(5)縦のローラーの車軸直径:ø70の材料40Cr

5. ソリッド ステート高周波:

(1)モデル:GGP400-0.2-HC

(2)入力パワー:3p、380V、50HZ

(3)出力電力:400KW

6. コンピューター制御飛行の鋸:

(1)スケールの正確さ:±3mm

(2)目盛の長さ:4-8m

(3)最高速度:70m/min

(4)鋸の動き:空気(振れます)

(5)は円の金属の鋸歯を使用します

7. テーブルの排出:

モデル:気学的に逆転する圧延の方法で運ばれる(3Kwの6つのクラス モーターと)







ERWのボール ミル他のモデル



モデル 直径の範囲 管の厚さ 回線速度(m/min)
HG20 8-25.4MM 0.3-1.2MM 120
HG32 10-32MM 1.4-1.5MM 120
HG50 16-76MM 0.7-2.5MM 30-120
HG76 25-76MM 1-4MM 30-100
HG89 32-89MM 1-4.5MM 30-80
HG114 45-114MM 1.5-5.0MM 30-60
HG165 60-165MM 3-7MM 30-50
HG219 114-219MM 4-8MM 20-40
HG273 114-273MM 4-10MM 15-30
HG325 165-325MM 4-10MM 10-30
HG426 165-426MM 4-12.7MM 8-25
HG508 219-508MM 4-16MM 8-20






展覧会顧客

私達のサービス

1) 私達は取付けおよびあなたの労働者を訓練するためのエンジニアを正しい方法のこの機械を作動させる方法を送ります。

2) 保証のチーム

1つの年の品質保証、生命保証修理。人為的なミスによって引き起こされた失敗を除く品質保証の期間の中では、修理部品は自由に提供されます。品質保証の期間後で、予備品の費用だけを満たして下さい。

3) 私達は前販売法およびの後販売法サービスを供給します。

前販売法サービス:研修会の設計および生産の出力設計

の後販売法サービス:働くことのための取付けおよび訓練および巧みなエンジニア。

4)私達はまたあなたのためにサーバル働いているエンジニアに月か1年送られてできます。エンジニアは出力を改良し、無駄を減らし、費用を減らすのを助けます。

5) 私達は作成を配管するために炭素鋼を作るステンレス鋼の管の全プロジェクトのための前販売法のサービス設計を供給します。

6)私達はローディングおよび船積みを担当します。
