商品の詳細:
お支払配送条件:
|
方法の形成: | ローラーによって形成を冷間圧延しなさい | 材料: | 低炭素鋼鉄および低合金の建設上の鋼鉄 |
---|---|---|---|
円形の管の直径: | 12mm-25mm | 正方形の管の直径: | 10*10mm-20*20mm |
管の厚さ: | 0.2-0.4mm | 形成の速度: | 30-100m /分 |
コイルの重量: | ≤1.0T | 溶接工: | 150KW高周波ソリッド ステート溶接工 |
ハイライト: | セリウムの正方形のボール ミル,厚さ0.4mmの正方形のボール ミル,厚さ0.2mmの正方形のボール ミル |

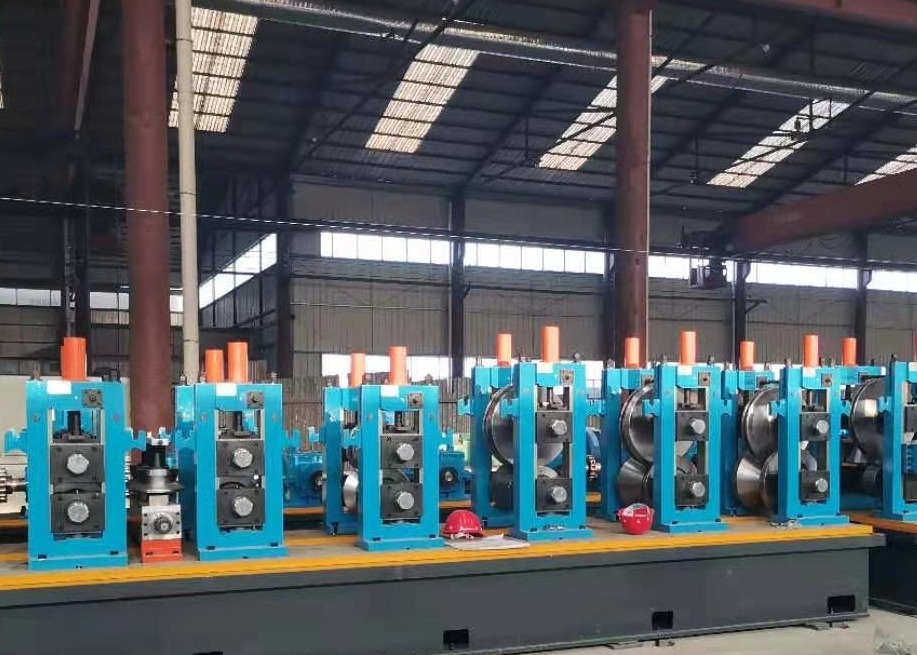

HG25高精度の管の生産ライン
HG50高精度の管の生産ラインは円形の管12mm-25mmの厚さ0.2-0.4mmの正方形の管の溶接された管を作り出すように設計されている:10*10mm-20*20mm 0.2-0.4mmおよび対応するサイズの変形させた管。ロール パスの設計を採用して、生産ラインは集まっている高精度機械で造る良質の溶接された鋼管を製造。
高性能を保証するためにローラーのコストを削減する作動の特性及び環境および安全改良すること及び特性を作り出すことの設計のガイドラインに従ってHG50productionラインは設計の二重半径の穴様式を採用する。
(1) YB189-64標準に従って
(2)材料:低炭素鋼鉄および低合金の建設上の鋼鉄
(3つの)機械特性:σb ≤520Mpaのσs ≤365MPa
(4つの)ストリップの幅:35-80mm
(5の)ストリップの厚さ:0.2-0.4mm
(6)コイルの内部の直径:φ480~φ520mm
コイルの外の直径:φ1000~φ1800mm
コイルの重量:≤1.0T
(二)管の指定を溶接した:
(1本の)円形の管:12mm-25mm 0.2-0.4mm
正方形の管:10*10mm-20*20mm 0.2-0.4mm
(2)切断長さを固定した:4-12m
(3の)管切断の精密:0-3mm
コイルの、形作る、負荷の→の伸びる→Cutting、溶接の→Horizontal螺線形蓄積装置の→溶接する、HFは刻み目を取り除いて、冷却して→STDの冷た切断をまっすぐにするサイズ分け→Transmitting →のパッキングの→の貯蔵を見た
ERWの高精度の管の圧延製造所の短い導入
HGシリーズ高精度のまっすぐな継ぎ目によって溶接される管の生産ラインが壁厚さの直径そして0.4 mm20mmに付き7mm-508mmから溶接された鋼管を作り出すのに使用されている。それはまた円の管の処理の範囲内で正方形の管、長方形の管、楕円の管、等のような特別型の管を、作り出すことができる。ERWの管の生産ラインは高度の技術特性のプロダクトである。この単位は世界のシステムを形作る最先端のFFXおよびFFを採用し設計ガイド ロールの手段そして最終的な証明として設計ソフトウェアを形作るドイツのコプラの圧延を選ぶ。単位は安定した、良質の鋼鉄表面、指定、先端技術、信頼できる装置および完全な工程を変えること容易なの利点を形作った。
ERWのボール ミル他のモデル
モデル | 直径の範囲 | 管の厚さ | 形成の速度(m/min) | モーター力(KW) | 機械区域 (mの³) |
HG20 | 8-20MM | 0.3-1MM | 30-120 | 55 | 7×50 |
HG32 | 12-32MM | 0.3-2.0MM | 30-120 | 75 | 7×50 |
HG50 | 16-50MM | 0.8-2.5MM | 30-110 | 110 | 7×60 |
HG60 | 20-60MM | 0.8-3MM | 30-100 | 132 | 7×65 |
HG76 | 12-76MM | 1-3MM | 30-100 | 320 | 8×80 |
HG89 | 32-89MM | 1-4MM | 30-80 | 350 | 8×80 |
HG114 | 45-114MM | 1.5-5.0MM | 30-60 | 400 | 10×100 |
HG165 | 60-165MM | 3-7MM | 30-50 | 600 | 10×110 |
HG219 | 114-219MM | 4-8MM | 20-40 | 800 | 12×150 |
HG273 | 114-273MM | 4-10MM | 15-30 | 1000 | 18×160 |
HG325 | 165-325MM | 4-12MM | 10-30 | 1200 | 18×180 |
HG426 | 165-426MM | 4-16MM | 8-25 | 1400 | 18×180 |
HG508 | 219-508MM | 4-20MM | 8-20 | 2000年 | 21×180 |
