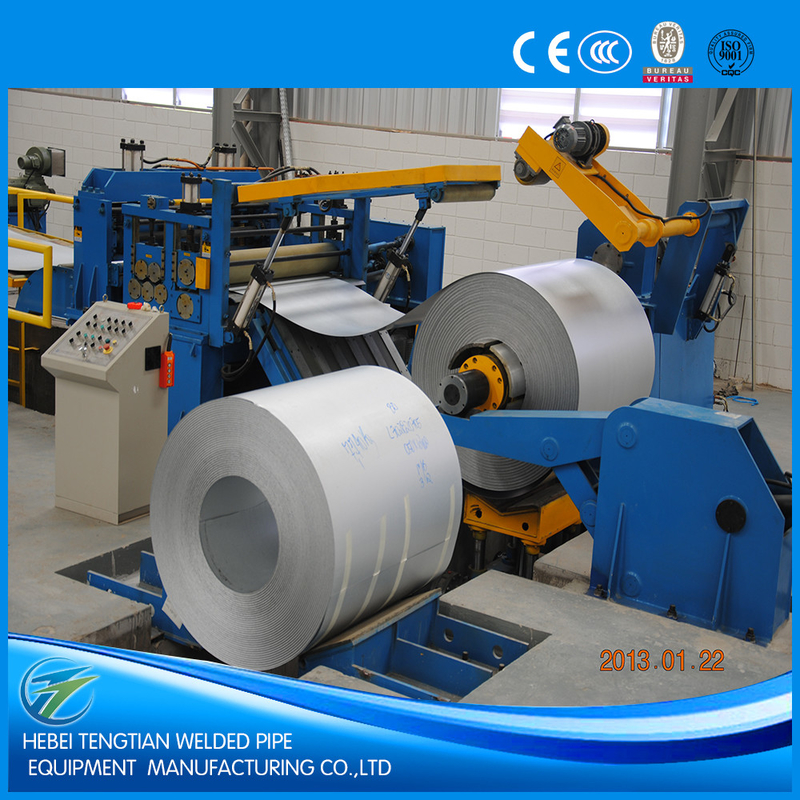

円の刃PLC制御を用いる電流を通された鋼板スリッター カッター機械

高精度の半自動金属板の鋼鉄スリッター

装置の記述

またスリッターと呼ばれる切り開くラインは、必要な幅の細長い一片にストリップに金属のコイルをほどき、切り開き、そしてそれら販売か次のプロシージャのための反動のために適しています。

ラインを切り開くことはライン、ケイ素の鋼鉄、ステンレス鋼、アルミニウム、ラインを切り開く炭素鋼のストリップ処理される材料のための等を切り開くストリップまたは銅のストリップの厚さのためのラインを切り開くラインおよび厚いストリップを切り開く薄いストリップに分類することができます。

切り開くラインはで構成されます

1. ローディングのコイル・カー

2. Uncoiler

3. ストレートナ装置

4. ピンチroll&leveler及び油圧剪断機

5. ループ ピット

6. 側面ガイド

7. スリッター

8. 転移のプラットホーム及びスクラップの巻取り機

9. ループ ピット

10. 張力場所

11. Recoiler

12. コイル・カーの荷を下すこと

これによって冷間圧延された炭素鋼の伸び、切り開き、そして反動、0.3-3.0mmの厚さの範囲および800-1250mmの幅の範囲が付いている熱い電流を通された鋼鉄ストリップに使用するラインを切り開く薄いストリップを一例として取って下さい。

主要な技術的な変数

材料:冷間圧延された、つや出しの炭素鋼、電流を通された鋼鉄。

物質的な厚さ:0.3-3.0mm

物質的な幅:800-1250mm

コイルI.D。:Φ508mm/Φ610mm

コイルO.D.:≤Φ2000mm

コイルの重量:20トン最高

に切り開かれる細長い一片の幅:25mm （ストリップthickness≤1mm）

幅の切断の精密:±0.05mm （ストリップthickness≤1）、±0.1mm （ストリップthickness>1.5mm）

Burを切り開くこと:0.03minimum、旅行の厚さの5%

切り開くことのいいえ:25no.（thickness1mm）、12no。（thickness2mm）、7no。（厚さ3mm）

ライン働く速度:最高150m/min

総力:Approx.210kw

ライン機械を切り開くことは通常顧客の要求に従って私達のための変数そして条件を提供する、それから私達はあなたのために適した機械類装置の機構を設計しました限り、カスタマイズされますあり。

Tengtianによって設計されているモデルの部分は次あります
