河北のCo.、株式会社を製造するTengtianによって溶接される管装置。
最初に質、最初に顧客
セールス＆サポート:
|
商品の詳細:
お支払配送条件:
|

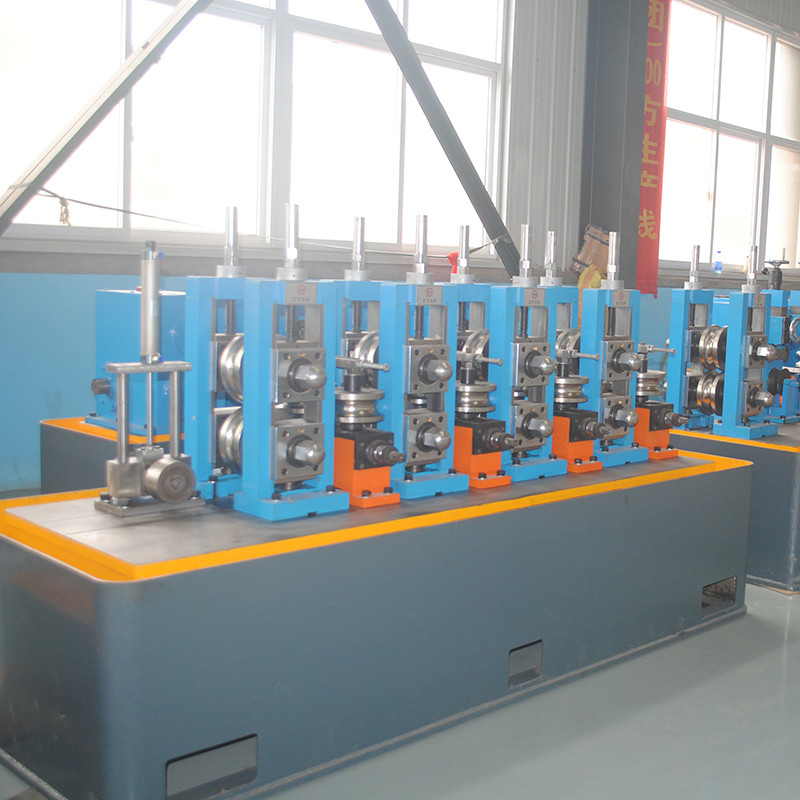

| 製品名: | CE認証 鋼管製造機械 自動ライン | 厚さ範囲: | 1.0〜5.0mm |
|---|---|---|---|
| 販売後サービス: | 海外でのサービスに利用可能なエンジニア | 切断速度: | 0～100m/分 |
| Materiial: | HRC,CRC,GI,COLOR スチール | キーワード: | 鋼管製造機械 |
| ハイライト: | HRC鋼管製造機械,鉄管製造機械 自動,HRC鋼管製造機械 |
||
紹介:
CE認証 鉄鋼パイプ製造機械 自動ラインは,コイルストリップを解き放つことができ,そして,平らなフラットストライプを,最大100m/minのライン速度で,特定の長さのシートまで切る. 一般的にコイルストライプCTLマシンと呼ばれます. このCTLマシンは薄いシートまたは薄いコイルを長さに切るのに適しています.
高速切断線は,シート長度精度とクリーンシートノッチを確実にするために,サーボ長度固定と空気力機械シートを採用しています.
ISO9001 鉄鋼パイプ製造機械のための金属切断長線は,以下から構成されています:コイルロードカー,シングルマンドルデコイラー,コイルヘッドガイド,プレス&ショベル機器,ピンチ・フィッティング・ロール&レベリング・マシン穴蓄積機,側ガイド,細工の平準化と長さ固定マシン,空気力機械的なシーリングマシン,配送ベルト,積み上げ支架,上下にリフティングテーブル,移動車,水力システムと電気制御システム.
高速CTLマシン (コイルストライプ長さにカット) は,厚さ: (0.2-2mm,0.3-3mm,0.6-4mm,完成したシートの幅と長さは,顧客の実用的な必要に応じて変化します..
利点と特徴CE認証 鋼管製造機械 自動ライン:
1高速で高精度で
ライン速度は100m/minまで,平均で25-30pcs/min 2000mmの長さのシートです.
レベルング精度: ±1mm/m2
シート長精度: ±0.5mm/m
切片の斜面長さ精度: ±0.5mm/m
2薄いコイルはコイル重量によって異なるが,最大コイル重量が小さい場合,通常この高速カット・トゥ・ロングラインのためにシングル・マンデル (キャンティレバー) のアンコイルが採用される.
3平らな鋼板を作るには,水平ロールの直径は科学的に正しいものでなければならない.我々は実際の経験とエンジニアリングの計算によって水平ロールの直径を確認します.
4自動スタイリングブレーキットは,完成したシートを受信し,自動的に順番にスタイリングすることができます.
5. レベルリングマシンと精細なレベルリングの間の穴蓄積器は,シート表面を保護し,同時作業を保証するために必要であるレベルリングマシンDCモーターと精細なレベルリングサーボモーター.
| 違う 違う | モデル | パイプサイズ | 厚さ | 速度 (m/min) | 容量 (KW) | HF(KW) | 面積 ((LxW メートル) |
| 1 | HG20 | ø8 - ø20 mm | 0.3〜1.5mm | 30 - 150 | 210 | 100 | 40*12 |
| 2 | HG32 | ø10 - ø32 mm | 0.4~2.0mm | 30 - 150 | 300 | 150 | 40*12 |
| 3 | HG50 | ø16 - ø50 mm | 0.7~2.5mm | 30 - 150 | 410 | 200 | 60*12 |
| 4 | HG60 | ø22 - ø60 mm | 0.9〜3.0mm | 30 - 150 | 410 | 200 | 60*12 |
| 5 | HG76 | Ø25 - ø76 mm | 1〜4mm | 30 - 120 | 580 | 300 | 80*16 |
| 6 | HG89 | Ø32 - ø89 mm | 1〜4.5mm | 30 - 100 | 660 | 300 | 100*16 |
| 7 | HG114 | Ø45 - ø114 mm | 1.5~5mm | 30 - 80 | 920 | 400 | 100*16 |
| 8 | HG140 | Ø50〜 ø140 mm | 1.5~5.5mm | 30 - 80 | 920 | 400 | 100*16 |
| 9 | HG165 | Ø60 - ø165 mm | 2〜6mm | 30 - 60 | 1100 | 500 | 100*16 |
| 10 | HG219 | Ø114 - ø219mm | 3〜8mm | 20 - 45 | 1400 | 600 | 150*16 |
| 11 | HG273 | Ø114 - ø273mm | 4〜12mm | 15 - 30 | 2100 | 800 | 160*18 |
| 12 | HG325 | Ø165 - ø325 mm | 4〜14mm | 10 - 30 | 2500 | 1000 | 200*24 |
| 13 | HG426 | Ø165 - ø426 mm | 4 - 16mm | 8 - 25 | 2900 | 1200 | 250*24 |
| 14 | HG508 | Ø219〜 ø508 mm | 5~18mm | 5 - 18 | 3400 | 1600 | 300*24 |
| 15 | HG610 | Ø355 - ø610 mm | 5~18mm | 5 - 18 | 3700 | 1600 | 300*24 |
| 16 | HG760 | Ø426 - ø760 mm | 5〜20mm | 5 - 20 | 4300 | 1800 | 300*24 |
