| 起源の場所: | 河北 |
| ブランド名: | Tengtian |
| 証明: | CE, ISO9001, BV |
| モデル番号: | ZJ- （0.3-6） ×1600mm |
| 属性 | 値 |
|---|---|
| 材質 | HRC、CRC、亜鉛メッキ鋼板 |
| 電圧 | 220/380/415/420/440V |
| 保証 | 1年 |
| 刃物材質 | SKD11 |
| 幅許容差 | +/-0.05mm |
| 制御 | PLC |
| アフターサービス | 海外での機械サービスを提供するエンジニアがいます |
| 最大スリットストリップ数 | 25ストリップ |
| コイル重量 | 最大15トン |
| 色 | 青 |

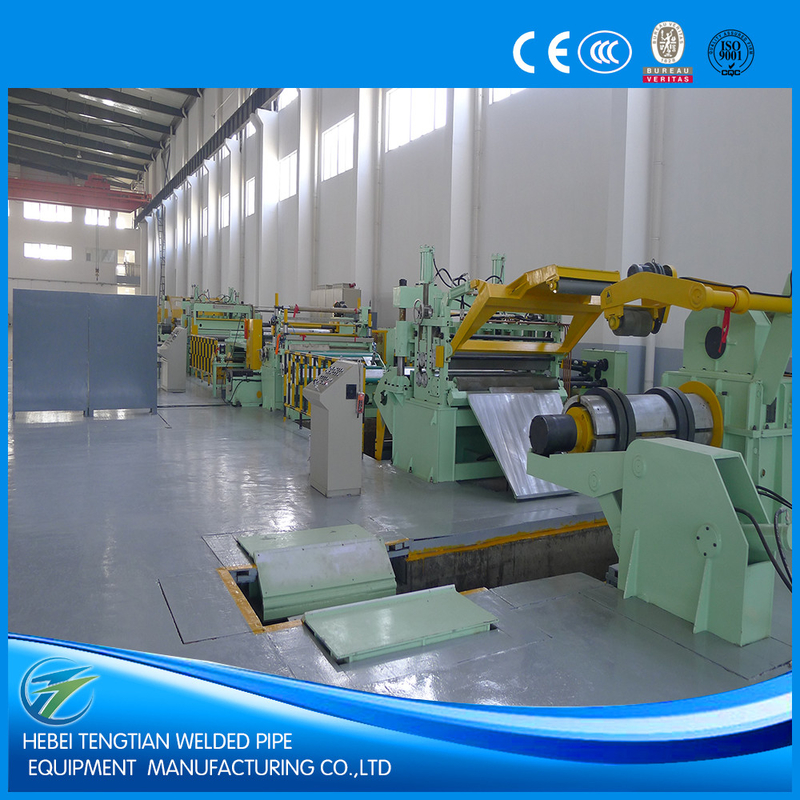

この薄板スリットラインは、金属コイルスラッターとも呼ばれ、マスターコイルを特定の幅のより小さなコイルに分解するように設計された生産ラインです。このシステムには、コイルローディングカー、シングルマンドレルアンコイリング、コイルエンド供給とシャベリング、ダブルローラーピンチ供給、スリーローラーレベリング、エンドカッティング、ストリップアライニング、ディスクシャーリング、スクラップリール、ホールアキュムレーター、プレセパレーター、テンショニング、リコイル、コイルダウンカー、油圧制御、電気制御が含まれます。
コイルローディング→ダブルマンドレルアンコイラー→コイルヘッド供給、プレス＆シャベリング→ダブルローラーピンチ供給、ファイブローラーレベリング→エンドカッティング→ホールアキュムレーター（1）→ストリップアライニング→ディスクシャーリング→スクラップリール→ホールアキュムレーター（2）→プレセパレーター/テンショナー/長さ測定ローラー→リコイル/コイルプレス＆セパレーター→コイル排出→油圧制御→電気制御
材質:炭素鋼、ステンレス鋼、亜鉛メッキ板、カラー鋼板
ストリップ厚さ:0.3〜3 mm
最大ストリップ幅:1300mm
コイル寸法:内径≥Φ508mm、外径Φ1800mm
最大コイル重量:15000Kg
スリッターモーター:75KW DCモーター
スリッターシャフト:Ф205 x 1400mm
ディスクナイフ:ID205mm x OD310mm x 10mm、6CrW2Si（H13、SKD-11）
分離ディスク:ID75 x OD180mm x 6mm、65Mn
リコイラーブロック:Ф508 x 1400mm
リコイラーモーター:110KW DCモーター
電気制御:Eurotherm 590 DCドライバーキャビネットとコントロールパネル
スリット速度:最大100m /分、調整可能
| モデル | 厚さ | 幅 | コイル重量 | 完成スリット幅 | 最大スリット速度 |
|---|---|---|---|---|---|
| JY-1 x 600 | 0.2〜1mm | 100〜600mm | 最大8T | 最小20mm | 120m /分 |
| JY-2 x 1300 | 0.3〜2mm | 300〜1300mm | 最大15T | 最小25mm | 150m /分 |
| JY-3 x 1600 | 0.3〜3mm | 500〜1600mm | 最大20T | 最小25mm | 120m /分 |
| JY-4 x 1600 | 0.4〜4mm | 500〜1600mm | 最大30T | 最小30mm | 120m /分 |
注：表のデータは参考用です。各生産ラインは、特定の顧客の要件に合わせてカスタム設計されています。
当社の高精度PLC制御鋼スリットマシンは、各顧客の特定の要件を満たすようにカスタマイズされています。お客様のパラメータをご提供いただければ、お客様のニーズに合った機械設備ソリューションを設計いたします。
