全自動ERW鋼管生産ライン,直接形成 63mmパイプ直径

全自動ERW鋼管生産ライン,直接形成 63mmパイプ直径

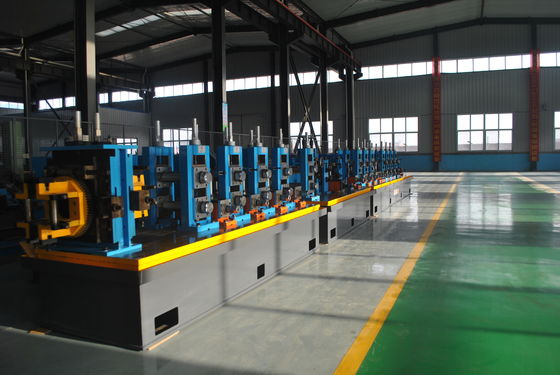

HG50 高精度フル自動ERW鋼管生産ライン壁の厚さ0.7mm-3.0mmのΦ21mm-Φ63mmの溶接鋼管を製造するために使用され,平方パイプ20*20 - 50*50mmを生産することができます.

国内外から先端のパイプ製造技術を取り入れた後生産ラインの各ユニットは,経済的なだけでなく,実用的な.

ERWチューブミールとパイプミルの簡潔な紹介

• ERWチューブミル&パイプミルは,一定の幅の鋼筋ストライプで長さ帯の溶接シーム管とパイプを製造する一連の機械です.
• 切り裂かれた鋼のコイルを 鋼のストライプに平らにするのです

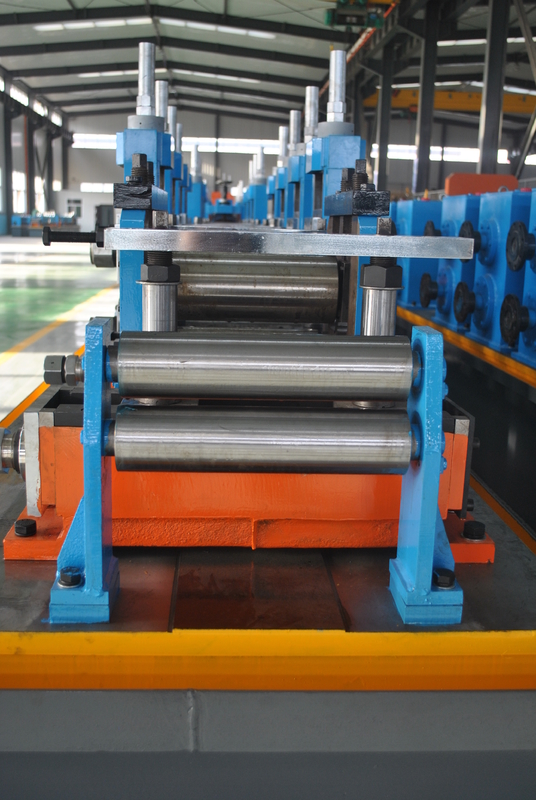

• その後,平らな鋼筋は形作機に挿入され,機械内のロールトーリングは丸いパイプ形にロールします.
• ローリングされたストライプは,高周波固体溶接機でチューブを溶接する溶接箱に送られます.
• 溶接 管 は サイズ 化 機 で 予想 さ れ た 形 や サイズ に 形成 さ れ ます.最後に 管 は 長さ に 切られ,束 に され ます.

製品メリット

1. 高精度
   レベルロールジャンプの間の001フレームとスライド間隔 ≤0.02フレーム垂直度 ≤0.05,各フレームの平行度 ≤0.1鋼管の直径と丸さの誤差≤0.08
2. 日本技術を使って 高い精度が必要とする 外国からの顧客への要求を
3. 調整精度は高く,エネルギー正確に
4. 3Dの調整で調整できます. 輪に沿って20°回転します.
5. 丸い方形になるのは,トルコの頭を押す方形です. 模具の重量を減らすことができます. 安定した,均質なRアングルを形成します.
6. 軸をレベルアップし ナイロンのダッピングブロックを増やし 軸とベアリングへの衝撃を軽減します

生産プロセス

Scroll up → Uncoil → Flattening → End Shear & Butt Welding → Accumulator → Forming → High-frequency induction welding→ Removing external burr → Cooling → Sizing → Cutting → Checking & Collecting → Accessing Warehouse

仕様:

1原材料

2生産範囲:

3ウェルダー:GGP200Kw 固体状態の高周波溶接機

4ラインスピード:最大100m/min

5管の長さ: 6~12m

6切断精度:±3mm

7.設置電力を:約400KW

8全ラインのサイズ:約50×5m

CEとISO9001:2008認定のパイプ製造機械メーカーとサプライヤーとして中国. 私たちの高品質,信頼性の高いパフォーマンスと長い使用寿命に基づいて,私たちの機械はトルコ,エジプトに輸出,モルコカザフスタン,ウズベキスタン,タジキスタン,シリア,イラン,イラク,メキシコ,スリランカ,パキスタン,タイ,ベトナムなど30カ国以上.

興味のある方は 躊躇しないで下さい 喜んでお手伝いします
