全自動高周波溶接ERWパイプミル 21-63mm

Name: 全自動高周波溶接ERWパイプミル 21-63mm
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG60
Price: 50,000.00 USD
Availability: InStock

製品の詳細:

起源の場所:	河北
ブランド名:	Tengtian
証明:	CE, ISO9001, BV
モデル番号:	HG60

詳細情報

起源の場所:

河北

ブランド名:

Tengtian

証明:

CE, ISO9001, BV

モデル番号:

HG60

製品名:

高精度完全自動 ERWパイプミールワームギアマックス.80m/min

調節:

ワームギアリング

ワームギアリング:

Max.80m/min

カットソー:

摩擦の断片

溶接タイプ:

高周波溶接

四角いパイプの厚さ:

0.8-3.0mm

パイプの直径:

21-63mm

キーワード:

全自動ERWパイプミール

ハイライト:

High Light

ハイライト:

ERW のボールミル

行機をスリッティング

取引情報

最小注文数量:

1 セット

価格:

$100000 to $1 million

パッケージの詳細:

輸出防水および耐航性のあるパッキング。

受渡し時間:

2.5か月

供給の能力:

50 セット/年

製品説明

ウォームギア駆動の高性能全自動ERWパイプミル（最大80m/分）

主な仕様

調整機構	ウォームギア
最高速度	80m/分
切断ソー	摩擦ソー切断
溶接タイプ	高周波溶接
角パイプの最大厚さ	0.8～3.0mm
パイプ径範囲	21～63mm

製品概要

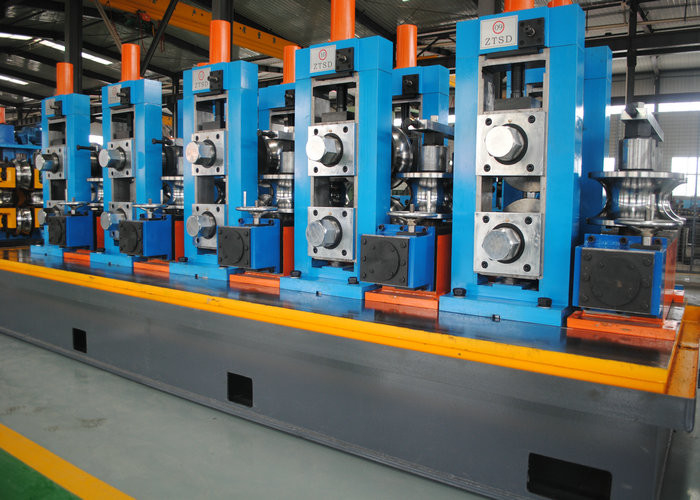

この高周波、高精度全自動ERWパイプミルラインは、優れた精度と効率性で溶接鋼管を製造するために設計されています。

生産能力

この装置は、以下を専門としています。

丸パイプ：Φ20～Φ80mm、肉厚1.0～3.5mm
角パイプ：17×17～62×62mm、肉厚1.2～3.0mm
標準パイプ長：4～8m
圧延速度：60～70m/分

材料仕様

原材料：低炭素鋼
鋼帯の厚さ：1.0～3.5mm
鋼帯の幅：60～240mm
コイル内径：Φ450～Φ550mm
コイル外径：Φ800～Φ1200mm
最大コイル重量：2500kg

技術的利点

卓越した精度：レベルローラーのジャンプ≤0.01mm、フレームの垂直度≤0.05mm、パイプ径と真円度の誤差≤0.08mm
高度な技術：高精度要件のために日本の精密工学を組み込んでいます
精密調整：正確な操作のためのウォームギアとウォーム調整システム
3Dスクレーパー調整：スクレーパーは鋼円に沿って±20°回転可能
安定した成形：トルコ式ヘッドプッシュスクエアシステムにより、金型の重量を軽減し、均一なR角度を確保
衝撃の軽減：ナイロンダンピングブロックがシャフトとベアリングへの衝撃を最小限に抑えます

製造プロセス

スクロールアップ
アンコイル
平坦化
エンドシャー＆突合せ溶接
アキュムレータ
成形
高周波誘導溶接
外部バリの除去
冷却
サイジング
切断
検査と収集
倉庫へのアクセス

詳細な仕様

原材料

材料用途	熱間圧延または冷間圧延鋼帯、亜鉛メッキ鋼帯
材料グレード	低炭素鋼、低合金鋼：δs≤345Mpa
鋼帯内径	Φ508～Φ610mm
鋼帯外径	Φ800～Φ2000mm
最大コイル重量	4000kg

生産範囲

丸パイプ	32～140mm（肉厚：1.0～5.0mm）
角パイプ	25×25～110×110mm（肉厚：1.0～4.0mm）
長方形パイプ	20×30～90×120mm（肉厚：1.0～4.0mm）

追加の仕様
