河北のCo.、株式会社を製造するTengtianによって溶接される管装置。
最初に質、最初に顧客
セールス＆サポート:
|
商品の詳細:
お支払配送条件:
|

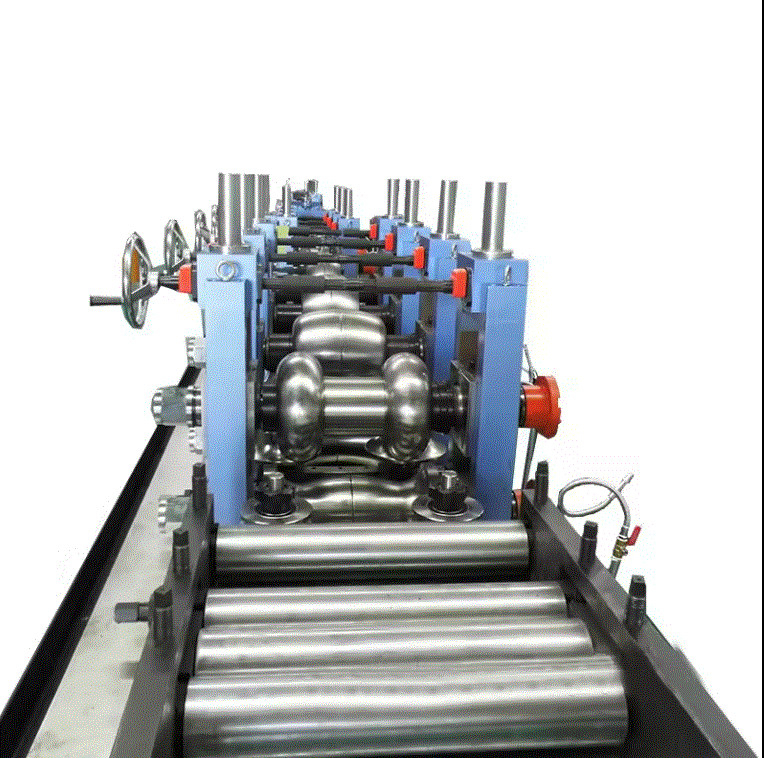

| 商品名: | パイプ精密ローラーミールマシンとチューブサーボモーター | 特別な必要性: | 顧客に合わせて設計できます |
|---|---|---|---|
| 材料: | 鋼管 ステンレス管 | 製品の速度: | 最高120m/min |
| パイプ直径: | 10~50mm | パイプ厚さ: | 1.0-3.0mm |
| ハイライト: | チューブフライス機,機械を作る鋼管,鋼管製造機械 |
||
簡潔な紹介
h.f パイプ溶接 パイプミール 機械 自動 鋼管 冷切断機械自動プログラムと自動CNCネッシング作業を認識し,任意の複雑な関節型のインターチューブ,パイプ,その他をカットすることができます..この製品は,鋼鉄構造,造船,橋,重機械産業に広く使用されています.シリンダー支線,主管の2層または3層のセール切断に適しています.専門的な交差管のカットの大量に適しています切削材料:低炭素鋼,不oxidable鋼,非鉄金属など 機械は,ユーザーの異なるニーズに応じて設計することができます.
特徴
1専門的な制御システムで装備され,様々な種類の切断,テス,ミッター,セール,センターラインオフセット,複数の交差点,肘支柱,ガセットスロットを含む; 丸い,長方形,切断した,重なる管の穴,軸のオフセットとベースラインまたは作業点のオフセットのリパッド, 切断の他の種類.
2精密な鋳造部品と厳格な製造と試験手順は高精度,信頼性,耐久性を保証します.
3複雑な大きな鉄鋼構造の構築のための特殊なプログラミングとコンピューティングモジュールと統合自動CAD図からCNCコードを生成し,オペレーターやエンジニアの時間を節約できますこれらのモジュールは IGES,DXF,SAT,STLファイルに対応しています
4. 自動,サーボ駆動の高さセンサーシステムは,丸いパイプの垂直位置を補償します. 負荷/卸荷のために利用可能な入力およびアウトフィードコンベヤー.
53D操作インターフェイスで操作が簡単です
6.6つのCNC軸 ((左/右,前/後ろ,上/下,回転,タッチを折り,タッチを上げ) はパイププロファイルの切断を行います.
技術パラメータ
| 切断パイプ直径 (mm) | 50〜630 | 60〜800 | 100から1000 | 200〜1250 |
| パイプ長さ (mm) | 1000~12000mm または 必要に応じて | |||
| 最大管の負荷量 (kg) | 2000 | 3500 | 4000 | 5000 |
| 切断速度 (mm/min) | 80~1800 | |||
| 切断厚さ (mm) | 酸素燃料:6-60mm プラズマ:プラズマ源上に | |||
| プラズマ最大斜面角 | ≤±45° | |||
| 炎の最大斜め角 | ≤±60° | |||
| 基本部品 | ||||
| パイプチャック | 3つの口腔 集結式チャック | |||
| 切断モード | 酸素燃料 プラズマとレーザー | |||
| 制御軸数 | 2から6まで | |||
| 駆動エンジン | パナソニック,三?? サーボモーター | |||
| ギアボックス | SEW ギアボックス | |||
| CNCコントローラ | 要求に応じて | |||
| プラズマ電源 | サーマディーヌ,ケールバーグ,ハイパーサームなど | |||
| その他の仕様 | ||||
| 作業温度 | -10°Cから45°C | |||
| 湿度 | <90% 凝縮物がない | |||
| 周囲 | 換気機も 震えも | |||
| 電源電圧 | 3×380V±10%以上 ユーザの局所条件により | |||
| 操作言語 | 英語か中国語 | |||
| オプション | ||||
| オプション項目 | 暖房・冷却システム | |||
| プログラミングソフト | ||||
| 統合粉末抽出 | ||||
適用する
1. 切断型円筒型穴を切る 方向と直径が異なる 主管と支管の垂直切断
2. 断面型円筒型末端切断 ブランドパイプ 支管とメインパイプの垂直切断
3パイプ端の切断
4. 溶接 肘 管の切断
5. 枝管 切断端切断 リング主管と接続
6管の切断と枝の切断
7パイプを切る
540 コンピュータ飛行サーの主要なパラメータ
1切断長:0.5~-32m 調節可能
2切断精度: ±3mm
3最大切断頻度: 1分間に10回切断
4最大速度: 50m/min
5管の最大厚さ: 6mm
6. ソーヘッドアクション: 水力駆動 (フラットプッシング操作)
7パイプクランプ: 水力クランプ
| 材料: | HRC,CRC, | エンジン型: | サーボモーター |
| 切断速度: | マックス50m/min | 保証: | 1 年 |
| 丸いパイプサイズ: | 60~165mm | 厚さ: | 20.0〜6.0mm |
| 切断精度: | ≤±2mm | 販売後サービス提供: | 海外 で 機械 の 修理 に 備え られ て いる エンジニア |
| サーブブレード | HSS / TCT サーブブレード | 平方パイプサイズ: |
50*50 - 150*150mm |
パイプとプロファイルの冷切断用ソー:
自動製のソーリングチューブ ライン・オフライン・高生産
高速鋼または炭化水素の尖った刃物
YASKAWA/SIEMENS サーボモーターと有名なブランドの電気部品
管のプロファイルにはほぼ適しています
二次的なチャンファーリングまたはデブリングを削除する.
炭素鋼,ステンレス鋼,HSLA
高速で高精度な切削
