| 起源の場所: | 河北省、中国 |
| ブランド名: | Tengtian |
| 証明: | CE ISO |
| モデル番号: | SJ1600*4 |
| 属性 | 値 |
|---|---|
| タイプ | 炭素鋼スリット機 |
| 特別な要件 | お客様の仕様に合わせて設計可能 |
| 鋼の厚さ | 0.5-4.0mm |
| 製品速度 | 最大120m/分 |
| 材質 | 炭素鋼、ステンレス鋼 |

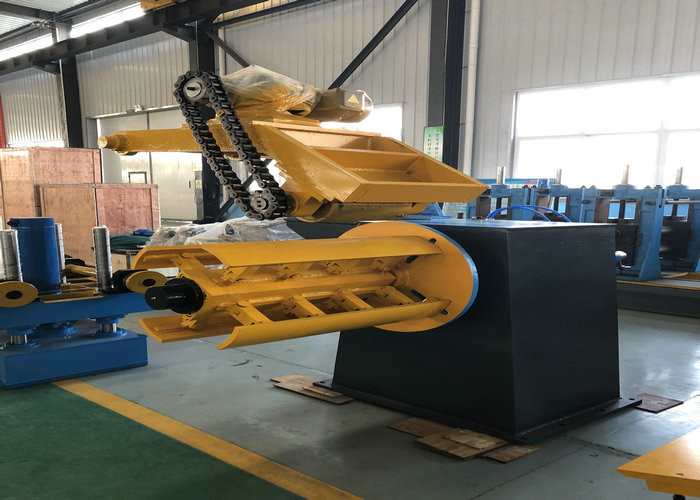

鋼コイルデコイラー スリット機は、ストリップコイルを開き、プレートを平らにし、指定された幅の鋼ストリップを長手方向に切断するように設計されており、その後コイルに巻き取られます。この生産ラインは、高精度で容易な操作のためにPLCユニットを備えています。
スリットラインマシンは、主にアンコイラー、フィーダー、スリッター、リコイラーで構成されています。その機能は、幅広のコイルを指定された幅のストリップに長手方向にスリットすることであり、これはフライス加工、溶接パイプ、冷間曲げ成形、およびブランクとしてのスタンピングに使用できます。さまざまな金属コイルをスリットするために、さまざまな材料のブレードを使用できます。
コイルカーの積み込み → アンコイラー → ストレートナー装置 → ピンチロール＆レベラー＆油圧シャーラー → ループピット → サイドガイド → スリッター → トランジションプラットフォーム＆スクラップワインダー → ループピット → テンションステーション → リコイラー → コイルカーの荷降ろし
| パラメータ | 値 |
|---|---|
| 材質 | 炭素鋼、ステンレス鋼、亜鉛メッキ鋼 |
| 材料の厚さ | 1.0-6.0mm |
| 材料幅 | 900-1600mm |
| コイルID | Φ508/610mm |
| コイルOD | <2500mm |
| コイル重量 | 最大30トン |
| モデル | 鋼の厚さ | 鋼の幅 | 鋼コイル重量 |
|---|---|---|---|
| 3×1600mm | 0.5-3.0mm | 900-1600mm | 30トン |
| 4×1600mm | 0.5-4.0mm | 900-1600mm | 30トン |
| 6×1600mm | 1-6mm | 900-1600mm | 30トン |
| 8×2000mm | 2-8mm | 900-2000mm | 35トン |
| 10×2200mm | 3-10mm | 900-2200mm | 35トン |
| 12×2200mm | 3-12mm | 900-2200mm | 35トン |
| 16×2500mm | 4-16mm | 900-2500mm | 35トン |
| 20×2500mm | 6-20mm | 900-2500mm | 35トン |
