鋼製スリット機
>
自動炭素鋼コイル切断ライン 0.5-4mm 120m/min

自動炭素鋼コイル切断ライン 0.5-4mm 120m/min

製品の詳細:
起源の場所: 河北省、中国
ブランド名: Tengtian
証明: CE ,ISO9001 ,BV
モデル番号: SJ1600*4
詳細情報
起源の場所:
河北省、中国
ブランド名:
Tengtian
証明:
CE ,ISO9001 ,BV
モデル番号:
SJ1600*4
Name:
Carbon Steel Machine Automatic High Precision Steel Coil Slitting Line Machine
special require:
can design according to the customer
steel thickness:
0.5-4.0mm
product speed:
Max 120m/min
material:
carbon steel,stainless steel
plate width:
900-1600mm
width of finish:
>40mm
weight of the coil:
30t
ハイライト:

High Light

ハイライト:

薄板金スリッター機械

,

ストリップのスリッター

取引情報
最小注文数量:
1 セット
価格:
$100000 to $1 million
パッケージの詳細:
耐航性のある材料で詰められる
受渡し時間:
3ヶ月
支払条件:
ウエスタンユニオン、L/C、T/T
供給の能力:
1 年ごとの 100 セット
製品説明
炭素鋼機械自動高精度鋼コイル スリットライン機
製品属性
属性
名前 炭素鋼機械自動高精度鋼コイル スリットライン機
特別な要件 お客様に合わせて設計可能
鋼板の厚さ 0.5-4.0mm
製品速度 最大120m/分
材質 炭素鋼、ステンレス鋼
板幅 900-1600mm
仕上がり幅 >40mm
コイルの重量 30t
製品の説明

スリットラインは、スリット機または縦切断ラインとも呼ばれ、鋼コイルを必要な幅にアンコイル、スリット、およびリコイルするように設計されています。この高精度機械は、冷間/熱間圧延鋼、ケイ素鋼、ブリキ、ステンレス鋼、カラーコーティング鋼など、さまざまな材料を処理します。

  • 機能:鋼コイルの縦切断とスリットストリップのコイルへの巻き戻し
  • 利点:簡単な操作、高い切断精度、材料効率、および無限の速度能力
  • 構造:アンコイラー、供給装置、スリット機、およびリコイラーで構成
  • 処理される材料:亜鉛メッキ鋼、ステンレス鋼、ブリキ、ケイ素鋼、銅、およびアルミニウム

用途:製鋼所、変圧器、電気モーター、自動車、建材、ドア、および包装産業。

主な技術パラメータ
No. 名前 単位 パラメータ
1 材料 炭素鋼および亜鉛メッキ鋼コイル
2 引張強度 Mpa δb≤400 ,δS280
3 厚さ mm 0.5-4
4 幅(最大) mm 900-1600
5 コイルID mm Φ508
6 コイルOD mm Φ≤1800
7 ライン速度 m/分 >80
8 ブレード仕様 Φ260mmXΦ380mmX15mm
9 ブレード材質 6CRW2SI
10 ナイフピボット径 mm Φ260
11 ナイフピボット材質 40Cr
12 電源 380V/50Hz/3Ph
13 容量 kw 200
14 ライン全体の寸法 m 25m(L)x8m(W)
15 必要なオペレーター 1人の機械技術者、2人の一般作業員
16 ライン方向 右から左へ(機械に面して)
17 機械の色 カスタマイズ
プロセスフロー

右から左へ:エントリコイルカー→油圧アンコイラー→油圧プレスおよびピンチデバイス→油圧カッター→ルーパー1→サイドガイドデバイス→スリッター→スクラップワインダー→ルーパー2→テンションスタンド→リコイラー→出口コイルカー

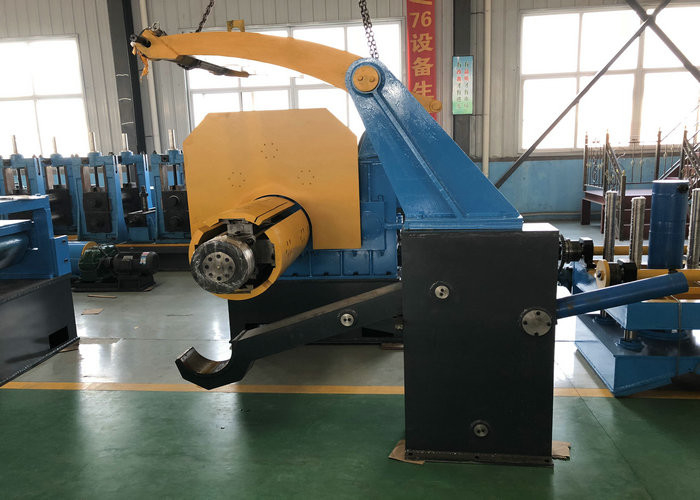

自動炭素鋼コイル切断ライン 0.5-4mm 120m/min 0
機器コンポーネント
No. 名前 数量
1 エントリコイルカー 1セット
2 油圧アンコイラー 1セット
3 油圧プレスおよびピンチデバイス 1セット
4 油圧カッター 1セット
5 ルーパー1 1セット
6 サイドガイドデバイス 1セット
7 スリッター 1セット
8 スクラップワインダー 1セット
9 ルーパー2 1セット
10 テンションスタンド 1セット
11 リコイラー 1セット
12 出口コイルカー 1セット
13 油圧システム 1セット
14 電気システム 1セット
詳細な機械パラメータについては、コイルID(mm)、コイルOD(mm)、最大コイル重量(トン)、主な材料、最大コイル厚さ(mm)、最大コイル幅(mm)、電圧/Hzなど、シート仕様をご提供ください。
当社のサービス
  • 設置およびオペレーターのトレーニングのためのオンサイトエンジニア
  • 生涯修理サービス付きの1年間の品質保証
  • 包括的なプリセールス(ワークショップ設計、生産計画)およびアフターサービス
  • 出力を最適化し、コストを削減するための拡張エンジニアサポート(数か月から1年)のオプション
  • ステンレス/炭素鋼パイプ製造のための完全なプロジェクト設計
  • 積み込みと発送に対する全責任
