| 起源の場所: | 河北省、中国 |
| ブランド名: | Tengtian |
| 証明: | CE, ISO9001, BV |
| モデル番号: | HG76 |

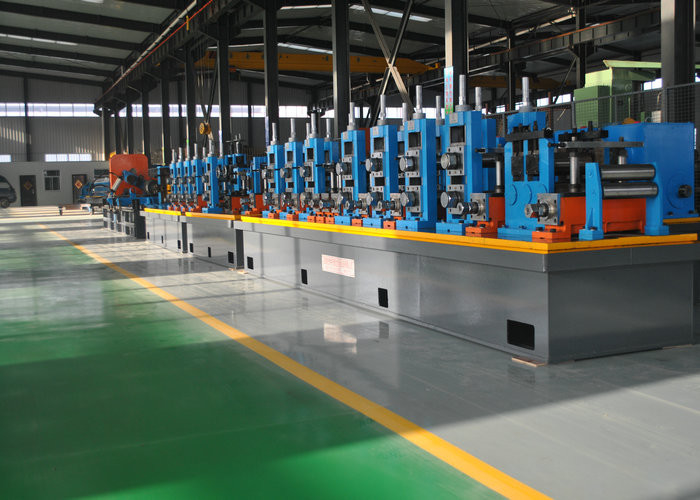

| 製品名 | 高周波溶接パイプミルHF自動鋼管製造機、SSチューブミル21-63mm径 |
|---|---|
| 認証 | CE ISO |
| ウォームギア | 最大80m/分 |
| パイプ径 | 21-63mm |
| 材料適合性 | 炭素鋼、ステンレス鋼、低合金鋼 |
| 切断ソー | コールドソー＆摩擦ソー切断 |
HG20ミルは、冷間圧延および熱間圧延コイルストリップから、直径Φ8mm～Φ20mm、厚さ0.5～1.5mmの丸パイプを製造するために設計されています。このプロセスには、未閉鎖の管状ブランクの成形、高周波溶接技術を使用したチューブへの溶接、冷却、サイジング、精密切断が含まれます。
| No. | コンポーネント | 数量 |
|---|---|---|
| 1 | ダブルヘッドアンコイラー | 1 |
| 2 | アキュムレータ（ケージループまたは水平スパイラル） | 1 |
| 3 | フラットニングユニット | 1 |
| 4 | バリ取りフレーム | 1 |
| 5 | 水平ローラー | 13 |
| 6 | 速度試験ホイール | 1 |
| 7 | コンピューター制御フライングソー | 1 |
| 8 | ランアウトテーブル | 1 |
| 9 | 垂直ローラー | 15 |
| 10 | タークのヘッド | 1 |
| 11 | トランスミッションボックス | 1 |
| 12 | メイン駆動スピンドル | 7 |
| 13 | 高周波誘導溶接機 | 1 |
| モデル | 直径（mm） | 厚さ（mm） | 速度（m/分） | 主電源（kw） | HF溶接機（KW） | 面積（m²） |
|---|---|---|---|---|---|---|
| HG32 | 10-32 | 0.4-1.5 | 30-100 | 250 | 100 | 12x100 |
| HG50 | 12-50 | 0.6-2.5 | 30-90 | 300 | 150 | 12x100 |
| HG76 | 12-76 | 1-3 | 30-90 | 320 | 200 | 12x100 |
| HG89 | 32-89 | 1-4 | 30-80 | 350 | 300 | 12x100 |
| HG114 | 45-114 | 1.5-5.0 | 30-60 | 400 | 300 | 12x100 |
| HG165 | 60-165 | 3-7 | 30-50 | 600 | 400 | 12x100 |
| HG219 | 114-219 | 4-8 | 20-40 | 800 | 500 | 15x150 |
| HG273 | 114-273 | 4-10 | 15-30 | 1000 | 600 | 18x160 |
| HG325 | 165-325 | 4-10 | 10-30 | 1200 | 600 | 12x100 |
| HG426 | 165-426 | 4-12.7 | 8-25 | 1400 | 800 | 12x100 |
| HG508 | 219-508 | 4-16 | 8-20 | 2000 | 1000 | 12x100 |
