商品の詳細:
お支払配送条件:
|
材料: | 炭素鋼、ステンレス鋼、低合金の鋼鉄 | 管の直径: | 21 - 63mm |
---|---|---|---|
プロダクト速度: | 最高50m/min | 正方形の管のためのMax.Thickness: | 0.8-3.0MM |
certification: | CE ISO | みみずの伝動装置: | Max.80m/分 |
ハイライト: | ERW のボール ミル,行機をスリッティング |
会社の記述
私達の会社はロール プロフィールの高周波溶接された管装置、4つのローラーの冷間圧延製造所、高速せん断装置、精密冷たい形成装置、ステンレス鋼の溶接された管装置およびいろいろな種類の複雑な横断面の専門の製造業者です。中国の溶接された管装置の作成で従事している最も早い国内特別な工場の1時です。
技術的な変数
指定: | Φ76×8.2 |
管の直径: | Φ13~Φ76mm |
管の厚さ: | 3~8.2mm |
管材料: | Q195、Q215、Q235 |
溶接の速度: | 10~30M/Min |
指定
モデル | 直径(mm) | 厚さ(mm) | 速度(m/min) | 主力(kw) | HFの溶接工(KW) | 区域(M2) |
HG32 | 10-32 | 0.4-1.5 | 30-100 | 250 | 100 | 12x100 |
HG50 | 12-50 | 0.6-2.5 | 30-90 | 300 | 150 | 12x100 |
HG76 | 12-76 | 1-3 | 30-90 | 320 | 200 | 12x100 |
HG89 | 32-89 | 1-4 | 30-80 | 350 | 300 | 12x100 |
HG114 | 45-114 | 1.5-5.0 | 30-60 | 400 | 300 | 12x100 |
HG165 | 60-165 | 3-7 | 30-50 | 600 | 400 | 12x100 |
HG219 | 114-219 | 4-8 | 20-40 | 800 | 500 | 15x150 |
HG273 | 114-273 | 4-10 | 15-30 | 1000 | 600 | 18x160 |
HG325 | 165-325 | 4-10 | 10-30 | 1200 | 600 | 12x100 |
HG426 | 165-426 | 4-12.7 | 8-25 | 1400 | 800 | 12x100 |
HG508 | 219-508 | 4-16 | 8-20 | 2000年 | 1000 | 12x100 |
油圧Decoiler
1. 積載量:4000kg
2. コイルの幅:150 410mm
3. 厚さ:2.0mm 5.0mm
4. 内部の直径:ø500mm ø700mm
5. 外の直径:ø1000mm ø1500mm
電源
1. 装置モーター力:132kw x 2+ 45kw +30kw+30kw=369kw
2. HFの場所の力:400kw
前部せん断および溶接機
材料の連続的な供給を保障して下さい
蓄積装置をおりに入れて下さい
1. 蓄積容量:150 300mm
2. 送り速度:≥ 100m/min
3. 手動調節
4. モーター力:30kw

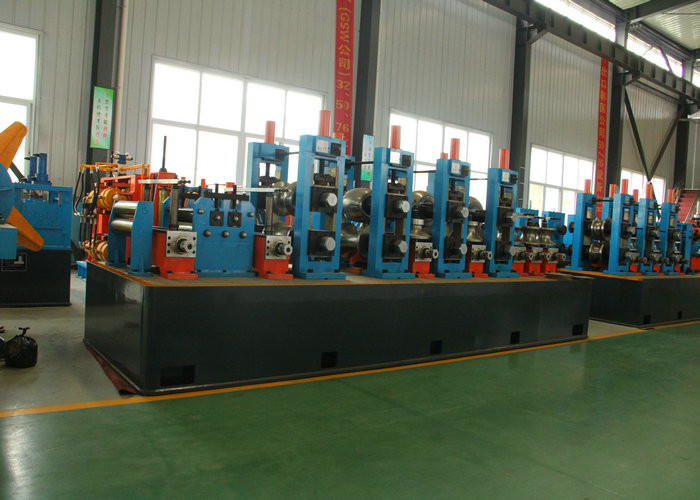

供給及び平らになること及び機械を形作るロール
1. 2つのフィード ローラーおよび5つの平らになるローラー
2. 機械の形成
---横のローラーの場所:7セット
ローラー シャフト:ø100mm、40Cr
ローラー材料:45#鋼鉄
---縦のローラーの場所:9セット
ローラー シャフト:ø60mm、40Cr
ローラー材料:45#鋼鉄
---ドライブ ギヤ ボックス:7セット
ギヤ:40CrMnTiおよび40Crのシャフト:40Cr
14組の伝達シャフト
---突き出、スクラップ収集
---ぎざぎざクリーニング装置
---サイジング装置
---装置をまっすぐにすること
水冷システム
HFの場所
1. 電源:380V/220V、50HZ
2. 働く力:300KW
主要なドライブ
1. 主要なモーター:Z4シリーズ、DC 132KW
2. 主要な減力剤:ZQ750-10.35
CNCの飛行は見ました
1. 切断の厚さ:2.0mm 5.0mm
2. 切断長さ:4 8m
3. 切断O.D:ø48 ø130mm
4. 切断の速度:6-8の切口/分
5. 切断の許容:≤ 6mm
6. モーター力:45のkwは、2 ACモーターを等級別にします
