| 起源の場所: | 河北省、中国 |
| ブランド名: | Tengtian |
| 証明: | CE, ISO9001, BV |
| モデル番号: | HG114 |

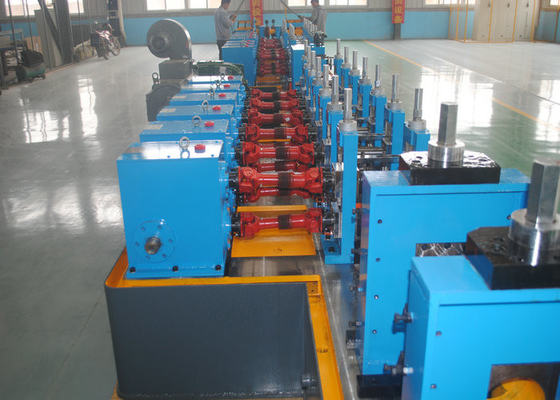

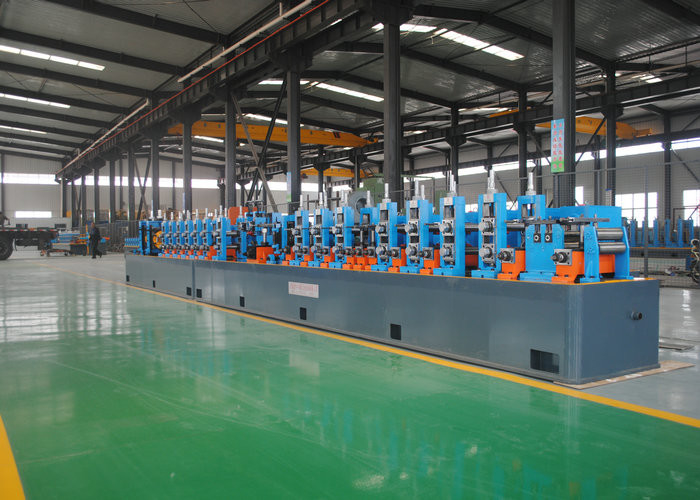

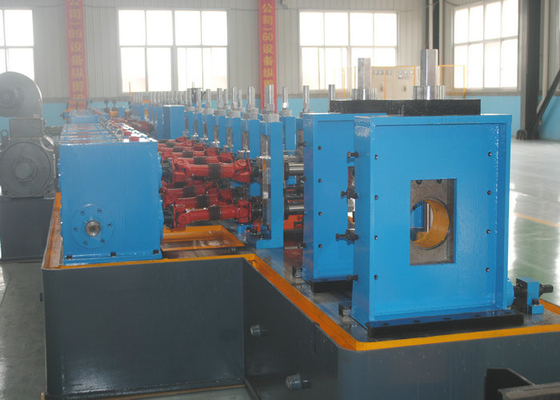

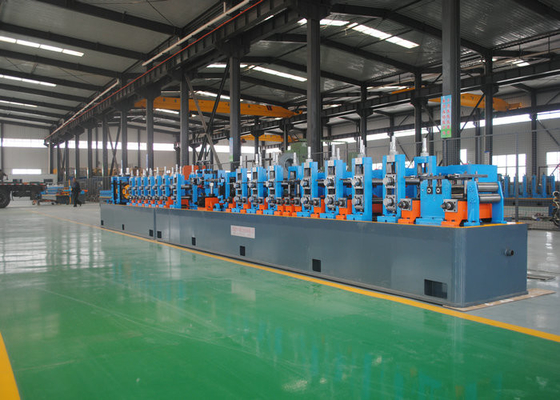

HG114チューブミール機高周波溶接パイプ生産ラインは,直径60~140mm,1.5~5mmの溶接パイプを生産するように設計されています.壁の厚さ0mm,正方形・長方形管,対応サイズの変形管この生産ラインには各ユニット機器,国内外の類似機器の完全な利用,革新的な設計,先進技術,便利な操作と保守,そして国際的にトップレベルに達しました.
1.適応材料:
ホットロールまたはコールドロールされた鋼筋帯
材料:低炭素鋼と低合金鋼 建築用鋼
δs≤345Mpa δb≤610Mpa
2加工鋼管のサイズ範囲:
(1) 処理範囲:丸管 Φ60~Φ140mm
スクウェア&レクタングルパイプ 50x50 110x110
(2) 丸いパイプの厚さ1.5-5.0mm
スクウェア&長方形のパイプの厚さ:1.5-4.5mm
3設置電源: 800KVA
4水の消費量: 50m3/h
5固体型高周波溶接機:300KWまたは400KW
6ワークショップ要求:長さ,幅,高さ 50m × 12m × 6m
7形成速度:40~60m/min
| モデル | 直径 (mm) | 厚さ (mm) | 速度 (m/min) | 主電源 (kw) | HF溶接機 (KW) | 面積 (m2) |
| HG32 | 10から32 | 0.4-15 | 30〜100 | 250 | 100 | 12×100 |
| HG50 | 12〜50 | 0.6-25 | 30~90 | 300 | 150 | 12×100 |
| HG76 | 12から76 | 1〜3 | 30~90 | 320 | 200 | 12×100 |
| HG89 | 32~89 | 1から4まで | 30~80 | 350 | 300 | 12×100 |
| HG114 | 45から114 | 1.5-5 わかった0 | 30〜60 | 400 | 300 | 12×100 |
| HG165 | 60から165 | 3から7 | 30〜50 | 600 | 400 | 12×100 |
| HG219 | 114-219 | 4から8 | 20〜40 | 800 | 500 | 15×150 |
| HG273 | 114-273 について | 4から10 | 15〜30 | 1000 | 600 | 18×160 |
| HG325 | 165-325 年 | 4から10 | 10〜30 | 1200 | 600 | 12×100 |
| HG426 | 165-426 年 | 4-12 について7 | 8〜25 | 1400 | 800 | 12×100 |
| HG508 | 219〜508 | 4 から 16 | 8から20 | 2000 | 1000 | 12×100 |
