| 起源の場所: | 河北、中国 |
| ブランド名: | Tengtian |
| 証明: | CE, ISO9001, BV |
| モデル番号: | TT3X1600 |

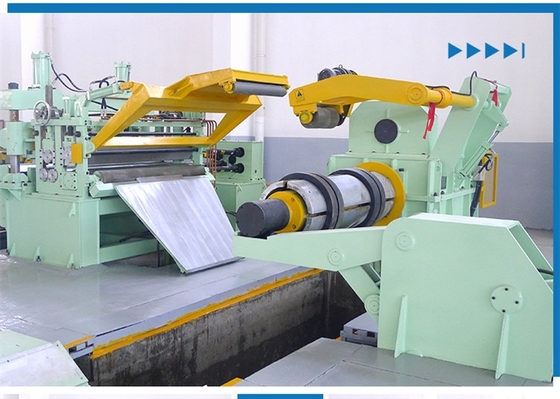

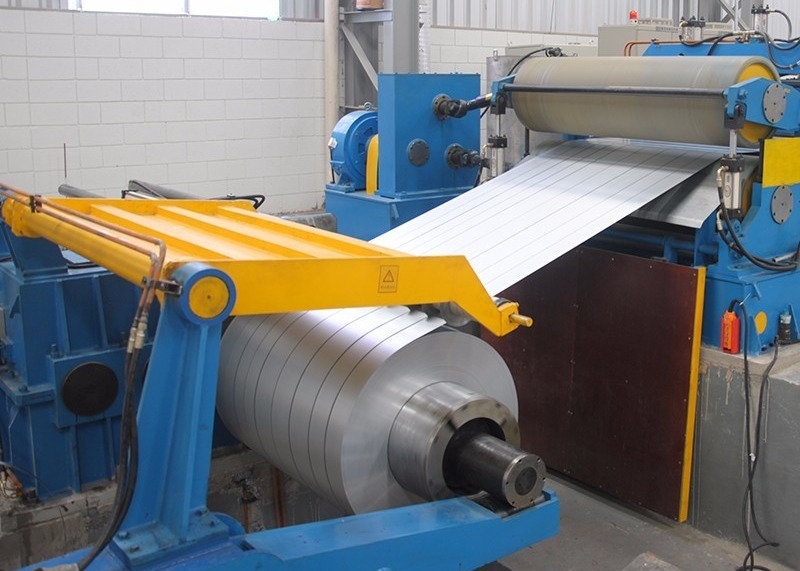

1600mm 主にアンコイル,フィーダー,スリッターとリコイラーで構成される鋼切断機.その機能は,フレッシングに使用できる長さ方向に沿って,指定された幅のストライプコイルに広いコイル切断することです.溶接管,冷たい曲がり形状,ビレットとしてスタンプ 同時に,異なる材料の刃を交換することで,様々な金属コイルを切ることができます.
主な技術パラメータ:
| コイル材料 | HR/CR Q235,電熱板,彩色鋼板などのような炭素鋼 |
| メタルコイルスライター ストライプ厚さ | (5~20) mm |
| ストライプ幅 | 800~2000mm |
| 最大コイル重量 | 40000kg |
| レベルリングロールとストレンジリングロールの直径 | Φ260 |
| メタルコイルスライター スライターシャフトの直径 | Φ420 |
| コイル切断機,ディスク切断機 | 6CrW2Si,HRC54°~56°,OD650mm × ID420mm × T50mm |
| リコールブロックの直径 | Φ800mm |
| 隔離ディスク | 65Mn,OD250 x ID110 x T10/20mm |
| 切断機と回転機のための直流モーター | 280KW, 315KW |
| コイル切断機 切断速度 | (30~60) m/min 調節可能 |
生産プロセス
Loading coil car→Uncoiler→Straightener device→Pinch roll&leveler & hydraulic shearer →Loop pit →Side guide →Slitter →Transition platform & scrap winder →Loop pit →Tension station→Recoiler→Unloading coil car.
切断ラインのモデル:
| モデル | プレートの厚さ | プレートの幅 | 鋼のコイル重量 | 完成品の幅 | 切断速度 |
| 3*1250mm | 0.5-3.0mm | 700~1250mm | 25 トン | <40mm | 120 (m/min) |
| 4*1250mm | 0.5-4.0mm | 700~1250mm | 25 トン | <40mm | 120 (m/min) |
| 6*1250mm | 0.5-6.0mm | 700~1250mm | 25 トン | <40mm | 120 (m/min) |
| 3*1600mm | 0.5-3.0mm | 900~1600mm | 30トン | ≥40mm | 120 (m/min) |
| 4*1600mm | 0.5-4.0mm | 900~1600mm | 30トン | ≥60mm | 110 (m/min) |
| 6*1600mm | 1~6mm | 900~1600mm | 30トン | ≥60mm | 100 (m/min) |
| 8*2000mm | 2-8mm | 900~2000mm | 35トン | ≥70mm | 60 (m/min) |
| 10*2200mm | 3~10mm | 900~2200mm | 35トン | ≥80mm | 50 (m/min) |
| 12*2200mm | 3~12mm | 900~2200mm | 35トン | ≥100mm | 40 (m/min) |
| 16*2500mm | 4~16mm | 900~2500mm | 35トン | ≥100mm | 40 (m/min) |
| 20*2500mm | 6~20mm | 900~2500mm | 35トン | ≥100mm | 30 (m/min) |
このモデルは,あなたの参照のためにだけ,製品範囲と厚さは調整可能です,我々は自分自身エンジニアチームを持っている,顧客の特別な要求に応じてマシンを設計することができます.問い合わせをここに送る
