河北のCo.、株式会社を製造するTengtianによって溶接される管装置。
最初に質、最初に顧客
セールス＆サポート:
|
商品の詳細:
お支払配送条件:
|
| 工場名: | Hfw 丸管 12mm - 25mm スチールパイプ生産ライン | ストライプの厚さ: | 0.2-0.4mm |
|---|---|---|---|
| コイル重量: | 1トン | 丸い: | 12mm-25mm |
| スクエア: | 10*10mm-20*20mm | 溶接速度: | 最高100m/min |
| 固定 切断長: | 4-12m | 厚さ: | 0.2-0.4mm |
| ハイライト: | 25mmの鋼鉄管の生産ライン,12mmの鋼鉄管の生産ライン,hfwの鋼鉄管の生産ライン |
||

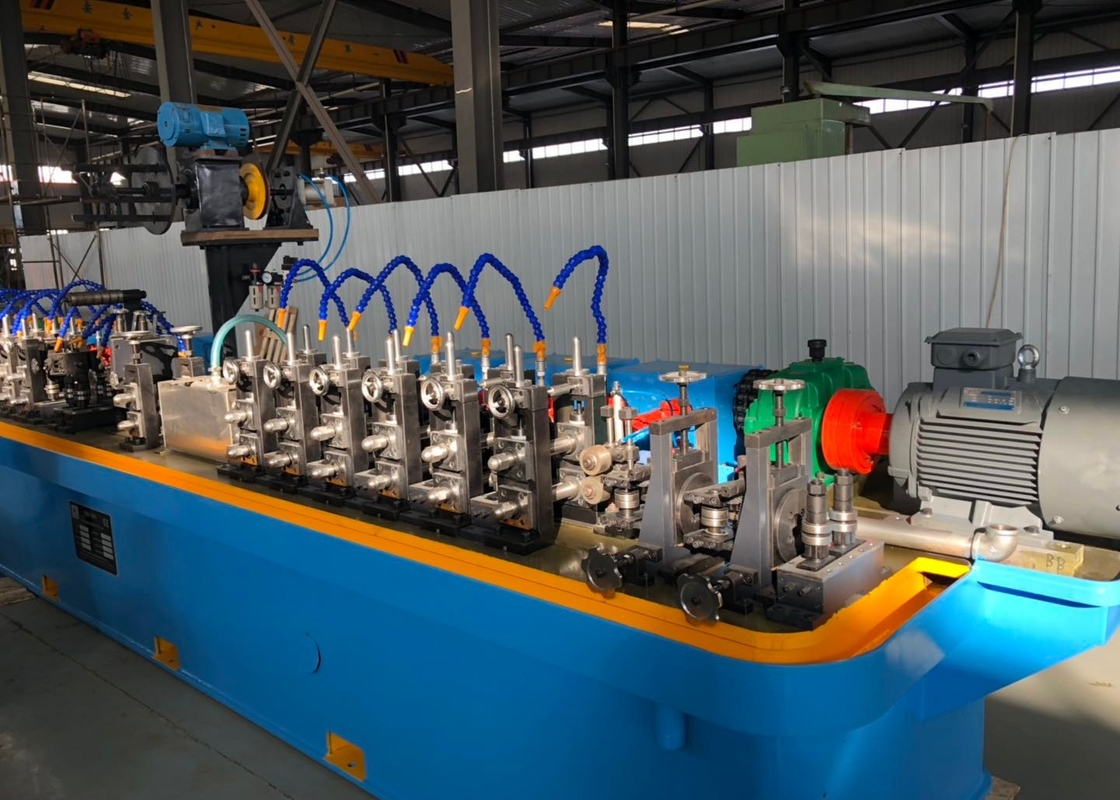

Hfw 丸管 12mm - 25mm スチールパイプ生産ライン
Hfw 丸型パイプ 12mm - 25mm スチールパイプ生産ラインは,丸型パイプ 12mm-25mm,厚さ0.2-0.4mm,平方パイプ: 10*10mm-20*20mm 0.2-0.4mmの溶接パイプを生産するように設計されています.配列型パイプロールパス設計を採用し,生産ラインは,良質の加工と高精度組立で溶接鋼管を製造することができます.
設計のガイドラインによると,作業の性質と環境,安全性と生産の性質を改善し,高い効率を保証するためにロールのコストを削減します.HG50の生産ラインは,二重半径の穴のデザインスタイルを採用します..
I. 主なパラメータと仕様:
(1) YB189-64規格に適合する
(2) 材料:低炭素鋼と低合金鋼
(3) メカニカル特性: σb≤520Mpa,σs≤365MPa
(4) ストライプ幅:35-80mm
(5) ストライプ厚さ:0.2-0.4mm
(6) コイル内径:φ480φ520mm
コイル外径:φ1000 〜φ1800mm
コイル重量:≤1.0T
溶接管の仕様:
(1) 丸いパイプ:12mm-25mm 0.2-0.4mm
平方パイプ: 10*10mm-20*20mm 0.2-0.4mm
(2) 固定 切断長:4~12m
(3) パイプ切断精度:0~3mm
生産ラインのプロセス
ローリング → ローリング解き → 切断と溶接 → 水平回形蓄積器 → 形作,HF溶接,デブリング,冷却,サイズ,直し →STD 冷切断用サー → 送料 → 梱包 → 保存
主な部品:
| 違う 違う | 名前 | 量 | ユニット |
| 1 | 解巻器 (ダブルコーン) | 1 | パーツ |
| 2 | オートマティック・シール・ウェルダー | 1 | パーツ |
| 3 | スパイラル蓄電器 Dia 3.0M | 1 | パーツ |

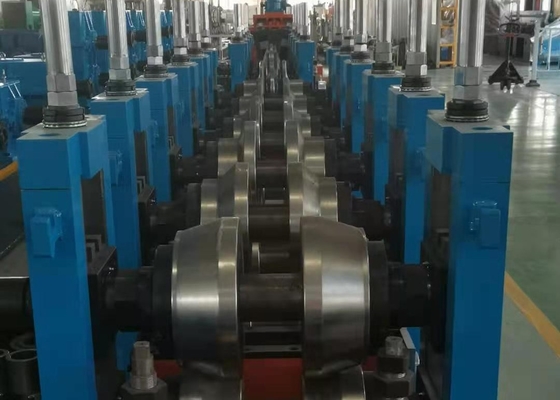

| 4 | 形作り サイズ 工場 | 1 | パーツ |
| 5 | 冷たいサーグ | 1 | セット |
| 6 | ロールテーブル,ベンチ & シンプル・パッキング | 18m | セット |
| 7 | 100KW 高周波固体溶接機 | 1 | セット |
ERWチューブミール その他のモデル
| モデル | 直径範囲 | パイプ厚さ | 鋳造速度 (m/min) | モーターパワー (KW) | メカニカルエリア (m3) |
| HG20 | 8-20MM | 0.3-1MM | 30〜120 | 55 | 7×50 |
| HG32 | 12~32MM | 0.3-2.0MM | 30〜120 | 75 | 7×50 |
| HG50 | 16〜50MM | 0.8-2.5MM | 30〜110 | 110 | 7×60 |
| HG60 | 20~60MM | 0.8-3MM | 30〜100 | 132 | 7×65 |
| HG76 | 12~76MM | 1〜3MM | 30〜100 | 320 | 8×80 |
| HG89 | 32~89MM | 1〜4MM | 30~80 | 350 | 8×80 |
| HG114 | 45~114MM | 1.5-5.0MM | 30〜60 | 400 | 10×100 |
| HG165 | 60~165MM | 3-7MM | 30〜50 | 600 | 10×110 |
| HG219 | 114-219MM | 4~8MM | 20〜40 | 800 | 12×150 |
| HG273 | 114-273MM | 4~10MM | 15〜30 | 1000 | 18×160 |
| HG325 | 165-325MM | 4~12MM | 10〜30 | 1200 | 18×180 |
| HG426 | 165-426MM | 4~16MM | 8〜25 | 1400 | 18×180 |
| HG508 | 219〜508MM | 4-20MM | 8から20 | 2000 | 21×180 |
私たちのサービス
1) 私たちは,このマシンを正しく操作する方法についてあなたの労働者への設置と訓練のためのエンジニアを送信します.
2) 保証チーム
一年間の品質保証,終身保証修理. 品質保証期間中に,人間の誤りによる故障を除いて,修理部品は無料で提供されます.品質保証期間が過ぎると部品の代償だけ
3) 販売前・販売後のサービスを提供しています.
販売前サービス:ワークショップ設計,生産出力設計
販売後のサービス:設置と訓練,そして作業のための熟練エンジニア.
4) 我々はまた,エンジニアをあなたのために働くために送信することができます セルバルヶ月または1年. エンジニアは,出力を向上させ,廃棄物を削減し,コストを削減するのに役立ちます.
5) ステンレス鋼管製造/炭素鋼管製造のプロジェクト全体の設計を販売前サービスで提供します.
6) 荷物と輸送を担当します.
