河北のCo.、株式会社を製造するTengtianによって溶接される管装置。
最初に質、最初に顧客
セールス＆サポート:
|
商品の詳細:
お支払配送条件:
|
| 名前: | Zj1500 X 3.0mm 1500m/Min 鉄鋼の金属切断機を電化するために | 保証: | 1 年 |
|---|---|---|---|
| 電圧: | 380V/220V | 体重: | 最大20トン |
| DCモーター: | 280KW, 315KW | 販売後サービス: | 海外 で 機械 の 整備 に 備え られ て いる エンジニア |
| コイル幅: | 500~1500mm | 厚さ範囲: | 0.7-3mm |
| ハイライト: | 3.0mmの金属のコイルのスリッター,1500m/min金属のコイルのスリッター,電流を通された鋼板のスリッター |
||

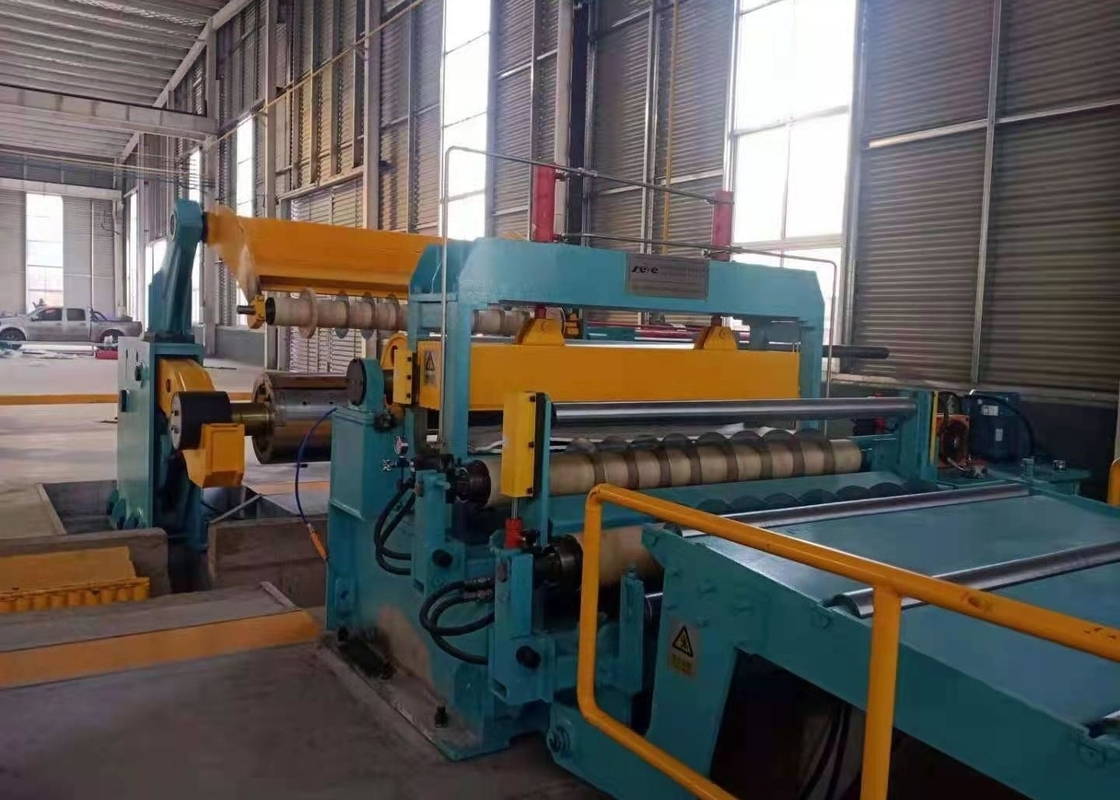

Zj1500 X 3.0mm 1500m/Min 鉄鋼の金属切断機を電化するために
I. 主な技術パラメータ
1. 材料
材料 冷物製鋼板,電磁板など
プレートの厚さ0.7~3.0mm
プレートの幅 500~1500mm
コイル内径 Φ508mm-Φ610mm
コイル最大重量 25000kg
2. 完成品
コイル内径 Φ508mm-Φ610mm
コイル外径 ≤Φ1800mm
最大巻き込み重量 20000kg
について最低限ストライプ幅 22mm (プレートの厚さ≤1)
幅の精度
II について.品質と販売後のサービス保証
購入者に到着する機器,現場に技術サービススタッフ デバッグ,メンテナンス,機器の稼働,稼働,運用,保守の指示,購入者の設備運用および保守スタッフの技術訓練を担当する使用者は,通常の操作機器の下,機器の到着日から12ヶ月間,使用の品質に肯定的な影響を与えるように,規則を遵守します.部品の損傷により 機器は正常な動作ができません工場は修理や交換を無料でします.
デバッグ時間は1ヶ月です 1ヶ月以内に バイヤーはエンジニアの給料を支払う必要があります80ドル001日1人 往復のチケットを供給します. また,地元のコストを供給する必要があります. 例えば,食堂とトランスフォーマー.バイヤーはエンジニアに100ドルを支払う必要があります.00 1人1日
第3回.提供された技術文書
パイプミールの説明書 (納期1ヶ月前に提供)
検査証明書 (配達時に提供)
荷乗命令 (配達時に提供)
図面図 (配達日より1ヶ月前に提供)
基地の図 (配達日より1ヶ月前に提供)
電気原理図
ラインの各ユニットの総組成図
脆弱な部分の部分図
IV について. 配達時間
契約された機器は,契約総額の30%の手数料を受け取ってから2ヶ月以内に出荷準備ができ,契約金額の70%を受け取った後に配達を行う.
VI. 支払条件
契約の署名後 30%の手当を支払う
配送前 70%の TT

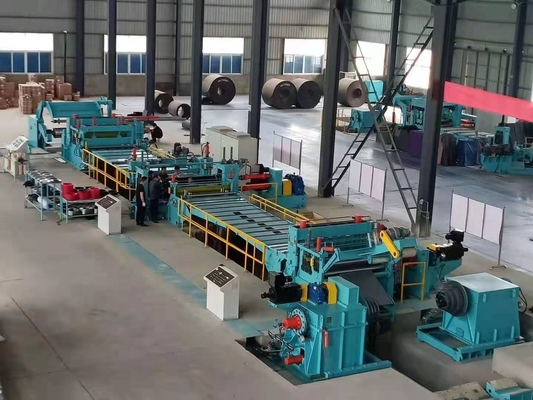

切断ライン機械 主に解巻機,フィッダー,切断機,リコールから成る.その機能は,フレッシングに使用できる長さ方向に沿って,指定された幅のストライプコイルに広いコイル切断することです.溶接管,冷たい曲がり形状,ビレットとしてスタンプ 同時に,異なる材料の刃を交換することで,様々な金属コイルを切ることができます.
主な技術パラメータ:
| コイル材料 | HR/CR Q235,電熱板,彩色鋼板などのような炭素鋼 |
| メタルコイルスライター ストライプ厚さ | (5~20) mm |
| ストライプ幅 | 800~2000mm |
| 最大コイル重量 | 40000kg |
| レベルリングロールとストレンジリングロールの直径 | Φ260 |
| メタルコイルスライター スライターシャフトの直径 | Φ420 |
| コイル切断機,ディスク切断機 | 6CrW2Si,HRC54°~56°,OD650mm × ID420mm × T50mm |
| リコールブロックの直径 | Φ800mm |
| 隔離ディスク | 65Mn,OD250 x ID110 x T10/20mm |
| 切断機と回転機のための直流モーター | 280KW, 315KW |
| コイル切断機 切断速度 | (30~60) m/min 調節可能 |
生産プロセス
Loading coil car→Uncoiler→Straightener device→Pinch roll&leveler & hydraulic shearer →Loop pit →Side guide →Slitter →Transition platform & scrap winder →Loop pit →Tension station→Recoiler→Unloading coil car.
切断ラインのモデル:
| モデル | プレートの厚さ | プレートの幅 | 鋼のコイル重量 | 完成品の幅 | 切断速度 |
| 3*1250mm | 0.5-3.0mm | 700~1250mm | 25 トン | <40mm | 120 (m/min) |
| 4*1250mm | 0.5-4.0mm | 700~1250mm | 25 トン | <40mm | 120 (m/min) |
| 6*1250mm | 0.5-6.0mm | 700~1250mm | 25 トン | <40mm | 120 (m/min) |
| 3*1600mm | 0.5-3.0mm | 900~1600mm | 30トン | ≥40mm | 120 (m/min) |
| 4*1600mm | 0.5-4.0mm | 900~1600mm | 30トン | ≥60mm | 110 (m/min) |
| 6*1600mm | 1~6mm | 900~1600mm | 30トン | ≥60mm | 100 (m/min) |
| 8*2000mm | 2-8mm | 900~2000mm | 35トン | ≥70mm | 60 (m/min) |
| 10*2200mm | 3~10mm | 900~2200mm | 35トン | ≥80mm | 50 (m/min) |
| 12*2200mm | 3~12mm | 900~2200mm | 35トン | ≥100mm | 40 (m/min) |
| 16*2500mm | 4~16mm | 900~2500mm | 35トン | ≥100mm | 40 (m/min) |
| 20*2500mm | 6~20mm | 900~2500mm | 35トン | ≥100mm | 30 (m/min) |
このモデルは,あなたの参照のためにだけ,製品範囲と厚さは調整可能です,我々は自分自身エンジニアチームを持っている,顧客の特別な要求に応じてマシンを設計することができます.問い合わせをここに送る
