70x70～200x200mm角パイプ用ERWパイプ成形機
70x70～200x200mm角パイプ用ERWパイプ成形機
  • 70x70～200x200mm角パイプ用ERWパイプ成形機
  • 70x70～200x200mm角パイプ用ERWパイプ成形機

70x70～200x200mm角パイプ用ERWパイプ成形機

製品の詳細:
起源の場所: 河北
ブランド名: Tengtian
証明: CE, ISO9001, BV
モデル番号: F200x200
詳細情報
起源の場所:
河北
ブランド名:
Tengtian
証明:
CE, ISO9001, BV
モデル番号:
F200x200
製品名:
直接形状 Erwパイプ製造機械 鋼筋パイプ生産機械
原料の降伏強度:
σs≤345Mpa
原材料の張力強度:
σb≤560 Mpa
ランニング速度:
4.0~12mm
鉄筋の幅:
270~800mm
パイプサイズの範囲:
方形チューブ: 70x70×200x200mm
保証:
一年
溶接タイプ:
高周波溶接
スピード:
20-40m/min
キーワード:
鋼管製造機械
ハイライト:

High Light

ハイライト:

機械を作る直接形成erwの管

,

機械を作るフル オートマチックのerwの管

,

機械を作る40m/min erwの管

取引情報
最小注文数量:
1セット
価格:
$100000 to $1 million
パッケージの詳細:
輸出防水および耐航性のあるパッキング。
受渡し時間:
60の仕事日
支払条件:
L/C、T/T
供給の能力:
50セット/年
製品説明
直接形成 ERWパイプ製造機械
製品仕様
属性 価値
原材料の強度 σs≤345Mpa
原材料の張力強度 σb≤560 Mpa
走行速度 4.0~12mm
鋼筋の幅 270~800mm
パイプサイズ範囲 (四角管) 70×70×200×200mm
保証 1年
溶接型 高周波溶接
生産速度 20〜40m/min
製品概要

F200x200高精度高周波溶接管生産ラインは,厚さ4.0〜12mmの70×70〜200×200mmの四角管を生産するように設計されています.この生産ラインは国内外機器から革新的なデザイン要素を組み込みますコンピュータ・PC・コントロールが備わっていて,高度な技術,便利な操作,保守が可能です.

主要 な 特徴
  • スピードローラー調整システムは,製品仕様との間の切り替え時間を最小限に抑える
  • 組み合わせた模具システムは,完全なロール交換ではなく調整で異なるチューブ仕様の生産を可能にします (90%のロール節約)
  • 機械 的 に 調整 する こと は,ロール 交換 の 時 に 工具 の 磨き や 機器 の 損傷 を 軽減 する
  • 複合型 ロール 構造 は 線 から 点 へ の 接触 を 変え,磨き を 軽減 し,ロール の 寿命 を 延長 する
テクニカル仕様
原材料の要求
  • ホットロールまたはコールドロールされた鋼筋 (GB700-88,GB1591-88規格を満たす)
  • 性能強度: σs≤345Mpa
  • 張力強度: σb≤560 Mpa
  • 厚さ:4.0〜12mm (GB708〜88を満たす)
  • 鋼筋の幅: 270-800mm (±0.2mm)
  • 鉄コイル内径: Φ508〜Φ760mm
  • 鋼コイル外径: Φ1100-Φ2000mm
  • 最大コイル重量: 16TON
生産能力
  • 方形チューブサイズ: 70x70-200x200mm
  • 製品の厚さ:4.0~12mm
  • 長さ: 4~12m
  • 速度: 20~40m/min
  • 電力: 2000KW 380V 50Hz 3相
生産プロセス
  1. 原材料 (ストライプ) の積載
  2. 巻き開ける
  3. 切断と溶接
  4. 栄養
  5. 材料の保管
  6. パシブレベル化
  7. 鋳造 ローリング
  8. 高周波溶接
  9. 溶接バールの除去
  10. 冷却
  11. サイズ
  12. 粗い直し
  13. 長さ切る
  14. コレクション
設備の要件
ワークショップ 180x24m,H>7m (クレーンから地面)
パワー 約2000KW 380V/50Hz/3相
循環冷却水 流量: 100T/h 120 T/h プール容量: 30m3
高周波の溶接水 150-250T/h
圧縮空気 流量: 6m3/min,0.4-0.8Mpa
機械部品

形状とサイズの工場は,以下を含む複数の精密コンポーネントで構成されています.

  • 配送ロールと自動中心装置
  • パッシブレベルスタンド
  • 縦横のロールスタンド (P1-L3シリーズ)
  • 3フレーム空の曲線システム
  • 溶接方向制御
  • 5ロールの挤出システム
  • 穴を外すシステム
  • 冷却システム
  • 垂直ロールスタンドのサイズ
  • 4つのロールスタンド (F1-F4)
  • トルコの頭 (C2)
  • 電気制御システム

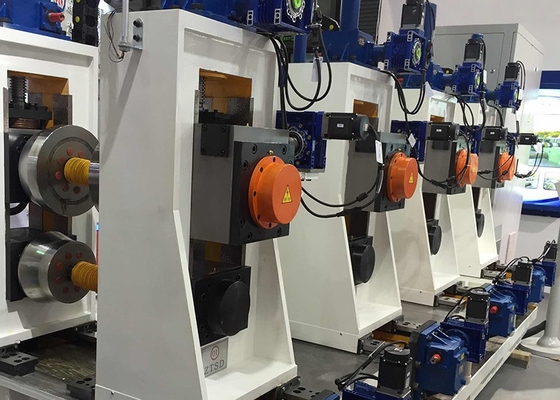

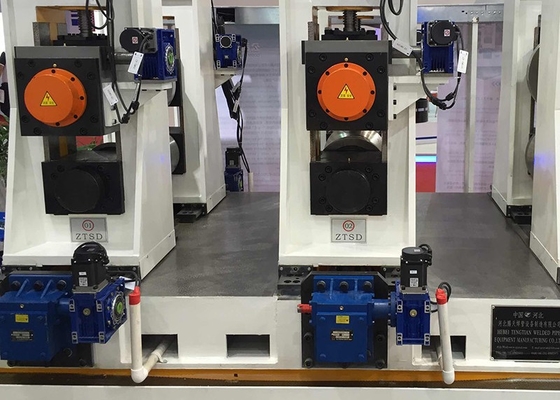

70x70～200x200mm角パイプ用ERWパイプ成形機 0 70x70～200x200mm角パイプ用ERWパイプ成形機 1
