商品の詳細:
お支払配送条件:
|
原料の強さを降伏: | σs≤345Mpa | 原料の引張強さ: | σb≤560 Mpa |
---|---|---|---|
連続した速度: | 1-4mm | 鋼鉄ストリップの幅: | 270-800mm |
正方形の空セクション鋼鉄: | 30x30-100x100 | 保証: | 1年 |
溶接のタイプ: | 高周波溶接 | 速度: | 0-80m/min |
ハイライト: | カーボンerwの管製造所,正方形のerwの管製造所,長方形のErwの管製造所 |
この装置は技術を形作るFFと結合される私達の会社LWシリーズ単位に従って国際市場の条件を、満たすため自動正方形および長方形のボール ミル ラインを開発した。
Ⅰ、
装置の主要な特徴:
従って極度なローラーの調節を終える効率を改善し、生産的なコストを削減するためにプロダクトをいつ取り替えるか非常に短いある一定の時間ではローラーの変更の時間を減らす;
装置が原因で1組の結合された型を採用し、管の異なった指定を、ただ、調節する上で変わる必要性90%で、必要がありローラーの節約率作り出し、こうしてローラーのコストを削減する;
装置が原因でこうして労働者数を減らすモーター自動調節を、削減する人件費を、減らした労働者の労働の強度を、改良した労働者の労働環境を採用する;
装置操作は簡単でしたり、ちょうど生産の管のサイズそして壁厚さを知る必要があったりそしてインターフェイスにそれを、それ自動的にする調節を、こうしてデバッギングの人員の技術的要求事項の低レベル入れた。
自動調節によって、変更がロール、装置の耐用年数を改善するとき装置への用具そして損傷の入力を減らした。
ロール間の合成ロール、ポイント接触および元のライン接触の代りにストリップの構成し、身に着けるためにロールを減らし、ロールの耐用年数を改善すること当然。
U、Cセクション鋼鉄等の幅のような冷たいくねりの鋼鉄の、開始のある特定の指定を作り出し、プロダクトの高さは無限に調節することができる。
Ⅱ、装置生産の範囲:
タイプ | 指定(mm) |
厚さ(mm) |
プロダクト標準 | 材料 |
正方形の空 セクション鋼鉄 |
30x30-100x100 | 1.5-4.0 |
DIN59411 GB6728-2002
|
Q195-Q345
|
長方形の空セクション鋼鉄 |
30x40-40x100 | 1.5-4.0 | ||
開始風邪 くねりの鋼鉄 |
高さ最高の100 幅最高の100 |
1.5-4.0
|
Ⅲ、
装置は次の部品から成っている:
1の単一の心棒油圧Decoiler
decoilerは基盤、増加の円錐形の頭部、油圧装置、ハイドロリック ブレーキで主に、増加および片持梁タイプ単一のドラムへの、円錐頭部、1オンラインで構成される;油圧ncreases、ハイドロリック ブレーキ。
コイルのOD | Φ1000-2000mm |
コイルのID | Φ520-610mm |
ストリップの幅 | 100-400mm |
ストリップの厚さ | 1.5-4.0mm |
ストリップの重量 | Max10T |
拡張のタイプ | 油圧拡大しなさい |
壊れ目 | 油圧運転 |
2の端のストレートナ:
uncoilerの単位の後のflattenerの単位への鋼鉄ヘッド供給が職場にコイルを持って来る新しいコイルを導くのに使用されるこの単位が主要である。
電動機力:1.5KW
圧力の処理:7Mpa
速度を減らしなさい:BW17-4
3、Flattener:
頭部を平らにするのに使用されるこの単位が主要であり、ストリップの鋼鉄を保障することはせん断の溶接の平らそしてまっすぐに反対した鋼鉄ストリップの道および次のステップの切断およびせん断の溶接のために準備するため。
flattenerのレベルおよび押す機能:
flattener及び押すロールDia:Φ120
flattenerはDiaを転がす:Φ100
flattenerの水平な速度:11m/min
の様式は速度を調節する:の等級は速度を調節しない
構造様式:押す及び運ぶため、5つのロールflattenerの単位
及び様式:油圧装置
flattenerの幅:100-400mm
flattenerの厚さ:1.5-4.0mm
水圧シリンダの働き圧力:7Mpa
電動機力:11KW
4、自動切断及び溶接機
自動切断が及び溶接機は溶接によってストリップの不規則な端を切り、次にストリップを接続するのに使用されている。
ストリップの幅 | 100-400mm |
溶接の厚さ | 1.5-4.0mm |
タイプの切断 | 油圧 |
溶接モード | 自動 |
この単位は物質的な単位、電気制御の単位を離れてpress&に集まるために主要含んでいる運ぶ物質的な装置、蓄積装置を運ぶである。
それは主要含んでいるフレーム、電動機、速度を減らすために、ロール、ガイド ロール、点検された速度の単位の圧力空冷方式を押すために及び運ぶためにの方向移動力の車軸を一周するブレーキ単位をである;私達がこの単位に停止を運ぶ材料を要求する場合、それは蓄積装置にストリップの鋼鉄を供給でき、速度情報を伝えるために中間時電気制御システムに移る、電動機にロールを停止し、press&は壊れ目によって物質的なロールを運び、また電動機を運ぶために速度を調節でき、単位は物質的な速度を運ぶ。
(2)
蓄積装置フレーム集まるため:電動機、フレーム、側近グループロール、円ロールおよびプレス ロールを含みなさい。それは貯蔵にpress&からの鋼鉄材料が単位を運ぶ中心のsend-off材料ロールからの引くことであることができるストリップ使用することができ。
(3)
Send-offの物質的な装置:フレーム、ガイドの方向ロール、高くかより低い場所のガイド ロールを含みなさい。それはシステムを形づけるためにストリップの鋼鉄を運ぶことができ、送るために電気制御装置に物質的な速度情報を遂行しなさい。
(4)技術的な変数:
働く様式:固定円
利点:もっと貯蔵材料、鋼鉄sufaceを除去する殴打無し。
鋼鉄コイルの厚さ:1.5-4.0mm;幅:100-400mm
材料の行く速度を運びなさい:Vmax=120m/min
油圧油圧:7Mpa
出版物の直接電動機力及び運ぶため:22KW
蓄積装置フレームの電動機:37KW

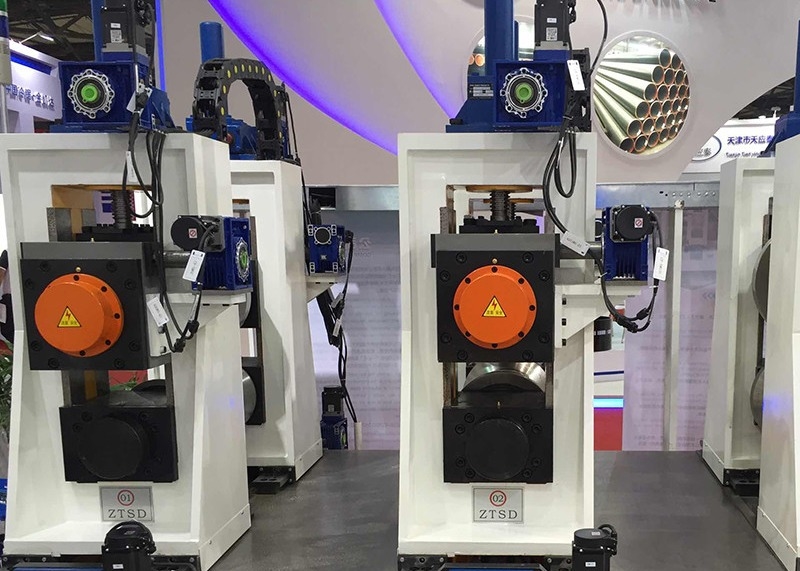

6つの、形成及びサイズ分けの製造所
フィード ローラー、自動集中装置、受動の水平になる立場、横のロール立場(P1)から、縦ロール立場(L1)、横のロール立場(P2)、縦ロール立場(L2)、横のロール立場(P3)、横のロール立場(P4)、縦ロール立場(L3)、横のロール立場(P5)、横のロール立場(P6)、横のロール立場(P7)縦ロール立場(L3)、空の湾曲の溶接の方向、5つのロール放出、ぎざぎざの切口、ぎざぎざの取り外しシステム2立場、転がり軽い立場、垂直を大きさで分類する冷却装置の3フレーム成りなさいロール立場(DL1)、4つのローラーの立場(F1)、4つのローラーの立場(F2)、4つのローラー フレーム(F3)、4つのロール フレーム(F4)、トルコ人は(C2)、電気制御システム、等先頭に立つ
7の冷たい鋸:
冷たい鋸は生産の管の主装置であり、いろいろな種類のフレームの管を自動的に切る正確にのが常であった。高く正確なSTDの制御システムおよび機械類システムの使用にかかわって、この単位によい次元の利点が正確にあり、機械類の移動の最もよい利点は、そうぎざぎざなしのすぐに能力そして正確な処理、この単位の利点である。
管のサイズ |
30x30-100x100mm 30x40-40x100mm |
管の重量 | 1.5-4.0mm |
固定切断長さ | 4~12m |
正確さの切断 | 0~3mm |
鋸歯の切断モーター |
周波数変換モーター22kW 1セット |
キャリッジ運転モーター | サーブ モーター22kW |
フィード モーター | サーブ モーター5.5KW |
速度の切断 | Max.80m/分 |
タイプを締め金で止める管 | 空気 |
8のローラー:
材料:高力Cr12Mo1Vi1よい摩耗抵抗
