河北のCo.、株式会社を製造するTengtianによって溶接される管装置。
最初に質、最初に顧客
セールス＆サポート:
|
商品の詳細:
お支払配送条件:
|
| 連続した速度: | 2-6mm | 長方形の空セクション鋼鉄: | 30x50-100x140 |
|---|---|---|---|
| 正方形の空セクション鋼鉄: | 30x30-120x120 | 開始冷たいくねりの鋼鉄: | 高さ最高の50;幅最高の150 |
| 溶接のタイプ: | 高周波溶接 | 速度: | 0-80m/min |
| ハイライト: | 冷たいくねりのerwの管製造所,フル オートのerwの管製造所,精密管のボール ミル |
||

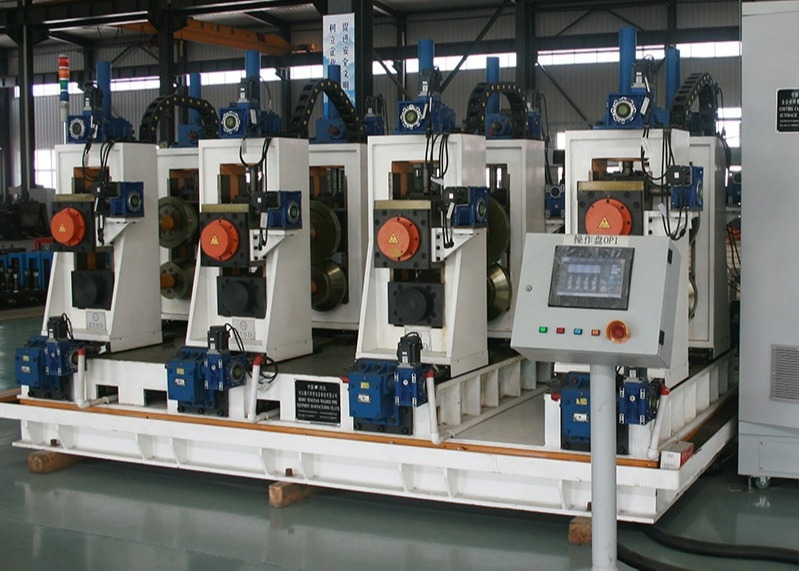

この装置は、国際市場の要求を満たすために当社であり、当社のLWシリーズユニットとFF成形技術を組み合わせて、自動正方形および長方形のチューブミルラインを開発しました。
ローラーの調整が完了するまでの非常に短い時間で、製品を交換する際のローラーの交換時間を大幅に短縮し、効率を向上させ、生産コストを削減します。
装置は1セットの複合金型を採用しているため、チューブのさまざまな仕様を作成し、調整するだけで、変更する必要はありません。ローラーの節約率は90％を超え、ローラーのコストを削減します。
装置がモーター自動調整を採用しているため、労働者の数を減らし、人件費を削減し、労働者の労働強度を減らし、労働者の労働環境を改善しました。
機器の操作は簡単で、生産中のチューブのサイズと壁の厚さを知る必要があり、それをインターフェースに入力すると、自動的に調整されるため、デバッグ担当者の技術要件のレベルが低くなります。
自動調整により、工具の投入量を減らし、ロール交換時の機器の損傷を減らし、機器の耐用年数を向上させます。
複合ロールの構造により、元のライン接触ではなく、ロールとストリップ間の点接触により、ロールの摩耗が減少し、ロールの耐用年数が向上します。
U、C断面鋼などのオープニングコールドベンド鋼の特定の仕様を作成でき、製品の幅と高さを無限に調整できます。
|
タイプ |
仕様（mm） |
厚さ（mm） |
製品規格 |
素材 |
|
四角いくぼみ セクション鋼 |
30x30-120x120 | 2.0-6.0 |
DIN59411 GB6728-2002
|
Q195-Q345
|
|
長方形中空断面鋼 |
30x50-100x140 | 2.0-6.0 | ||
|
オープニングコールド 鋼を曲げる |
高さ最大50
最大幅150 |
2.0-6.0
|
シングルマンドレル油圧デコイラー
デコイラーは主にベースで構成され、コーンヘッド、油圧システム、油圧ブレーキを増加させ、カンチレバータイプのシングルドラム、アコニカルヘッド、1つをオンラインにします;油圧増加、油圧ブレーキ。
| コイルの外径 | Φ1000-2000mm |
| コイルのID | Φ520-610mm |
| ストリップの幅 | 100-480mm |
| ストリップの厚さ | 2.0-6.0mm |
| ストリップの重量 | Max8T |
| 拡張タイプ | 油圧拡張 |
| 壊す | 油圧駆動 |
このユニットは、アンコイラーユニットがコイルを作業場所に持ってきた後、新しいコイルスチールヘッドフィードをフラットナーユニットに導くために主に使用されます。
電気モーター出力：1.5KW
処理圧力：7Mpa
速度を落とす：BW17-4
このユニットは、主にストリップ鋼のヘッドとトレイルを平らにし、次のステップの切断とせん断溶接の準備をして、せん断溶接でストリップ鋼が平らで真っ直ぐになるようにするために使用されます。
フラットナーレベルとプレス能力：
フラットナー＆プレスロールDia：Φ180
フラットナーロールDia：Φ120
フラットナーレベル速度：11m / min
調整速度のスタイル：調整速度のグレードなし
構造スタイル：プレス＆キャリー、5ロールフラットナーユニット
アップ＆ダウンスタイル：油圧システム
フラットナーの幅：100-480mm
フラットナーの厚さ：2.0-6.0mm
油圧シリンダーの使用圧力：7Mpa
電気モーター出力：22KW
自動切断溶接機を使用して、ストリップの不規則な端を切断し、溶接によってストリップを接続します。
| ストリップ幅 | 100-480mm |
| 溶接厚さ | 2.0-6.0mm |
| カッティングタイプ | 油圧 |
| 溶接モード | 自動 |
このユニットは、主にプレス＆キャリー材料装置、アキュムレータの組み立て、キャリーオフ材料ユニット、電気制御ユニットに含まれます。
それは主にフレーム、電気モーター、ブレーキユニット、減速の旋回方向伝達パワーアクスル、プレス＆キャリーロール、ガイドロールの圧力空気システム、検査された速度ユニットを含みます。ストリップ鋼をアキュムレータに供給し、その間に搬送速度情報を電気制御システムに転送します。このユニットへの材料の搬送を停止するように要求すると、電気モーターへのロールを停止し、材料のロールをプレス＆キャリーします。壊れて、電気モーターとユニットが材料の速度を運ぶために速度を調整することもできます。
（2）アキュムレータフレームの組み立て：電気モーター、フレーム、インナーサークルロール、アウトサークルロール、プレッシャーロールが含まれます。プレス＆キャリーユニットからのストリップ鋼材料の保管に使用でき、中央の送り出し材料ロールから引き出すことができます。
（3）送り出し材料装置：フレーム、ガイド方向ロール、高所または低所のガイドアウトロールを含む。それは成形システムにストリップ鋼を運び、電気制御装置に実行材料速度情報を送ることができます。
（4）技術的パラメータ：
働き方：固定サークル
利点：ストレージ材料が増え、鋼の表面を剥がすストライキがありません。
スチールコイルの厚さ：2.0-6.0mm;幅：100-480mm
キャリーマテリアルの移動速度：Vmax = 120m / min
作動油圧力：7Mpa
プレス＆キャリーの直接電気モーターパワー：45KW
アキュムレータフレームの電気モーター：90KW
フィーディングローラー、自動センタリング装置、パッシブレベリングスタンド、水平ロールスタンド（P1）、垂直ロールスタンド（L1）、水平ロールスタンド（P2）、垂直ロールスタンド（L2）、水平ロールスタンド（P3）、水平ロールで構成されていますスタンド（P4）、縦ロールスタンド（L3）、横ロールスタンド（P5）、横ロールスタンド（P6）、横ロールスタンド（P7）縦ロールスタンド（L3）、空カーブ3フレーム、溶接方向、5ロール押し出し、バリカット、バリ除去システム2スタンド、ローリングライトスタンド、冷却システム、サイジング垂直ロールスタンド（DL1）、4ローラースタンド（F1）、4ローラースタンド（F2）、4ローラーフレーム（F3）、4ロールフレーム（F4）、タークスヘッド（C2）、電気制御システムなど
コールドソーは生産パイプの重要な設備であり、あらゆる種類のフレームチューブを自動的に正確に切断するために使用されていました。高精度のSTD制御システムと機械システムの使用に関して、このユニットは正確な寸法の利点があり、機械は最高の利点を転送するため、バリのない迅速な能力と正確な処理がこのユニットの利点です。
| パイプのサイズ |
30x30-120x120mm 30x50-100-140mm |
| パイプのWT | 2.0-6.0mm |
| 固定切断長さ | 4〜12m |
| 切削精度 | 0〜3mm |
| 鋸刃切断モーター |
周波数変換モーター15kW 2セット |
| キャリッジ駆動モーター | サーブモーター45kW |
| 送りモーター | サーブモーター5.5KW |
| 切削速度 | 最大60m/分 |
| チューブクランプタイプ | 空気圧 |
材質：Cr12Mo1Vi1高強度、優れた耐摩耗性
Hebei tengtian溶接パイプ装置製造株式会社は、高周波溶接パイプ装置の1つとしての科学的研究、製造、販売、サービスのコレクションであり、コールドベンド鋼装置の専門メーカーを開きます。当社は高周波の製造を専門としています。溶接パイプ、スリッティング、オープニングコールドベンド鋼、ステンレス鋼ユニットおよび企業の他の機器、同社は熟練したビジネス能力の強力な活気のあるチームを持っています。韓国、ベトナム、インドネシア、南アフリカ、カザフスタンおよび他の数十に輸出されています国や地域の内外の商人から高い評価を得ています。
