高周波溶接管ミール φ114 PLC自動制御システム

Name: 高周波溶接管ミール φ114 PLC自動制御システム
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG114
Price: 50,000.00 USD
Availability: InStock

製品の詳細:

起源の場所:	河北
ブランド名:	Tengtian
証明:	CE, ISO9001, BV
モデル番号:	HG114

詳細情報

起源の場所:

河北

ブランド名:

Tengtian

証明:

CE, ISO9001, BV

モデル番号:

HG114

Product name:

High Frequency Welded Pipe Mill φ114 High Frequency Welding Tube Mill Plc Automatic Control System

Tensile strength of raw material:

σb≤500 Mpa

Thickness:

0.8-4.0mm

Max. Production Speed:

20～70m/min

Fixed Cutting length:

6-12m

pipe size range:

Φ20～Φ114mm

Warranty:

One year

Welding Type:

High Frequency Welding

Keywords:

High Frequency Welded Pipe Mill

ハイライト:

High Light

ハイライト:

114高周波溶接のボールミル

plcの高周波溶接のボールミル

plcの高周波溶接された管製造所

取引情報

最小注文数量:

1セット

価格:

$100000 to $1 million

パッケージの詳細:

輸出防水および耐航性のあるパッキング。

受渡し時間:

60の仕事日

支払条件:

L/C、T/T

供給の能力:

50セット/年

製品説明

φ114 高周波溶接管ミル PLC 自動制御システム

属性	値
製品名	高周波溶接パイプミル φ114 高周波溶接管ミル PLC 自動制御システム
原材料の引張強度	σb≤500 MPa
厚さ	0.8-4.0mm
最大生産速度	20～70m/分
固定切断長	6-12m
パイプサイズ範囲	φ20～φ114mm
保証	1年間
溶接タイプ	高周波溶接

製品概要

φ114Q 高周波溶接管生産ラインは、直径20～114mm、肉厚0.8～4mmの溶接管を製造するために設計されており、正方形および長方形のパイプと対応するサイズの成形セクションを含みます。製品はBS/ASTM規格に準拠しています。

ドイツのパス技術、PLC自動制御システム、英国ユーロサームデジタル速度調整ユニットを組み込んでおり、この生産ラインは、容易なメンテナンスで信頼性の高い操作を提供します。これは、最先端の国内技術を表しており、高度な国際システムに匹敵します。技術仕様主な仕様

パイプ直径: φ20～φ114mm

肉厚: 0.8～4mm (丸型)、0.8～3mm (正方形および長方形)

パイプ長: 4～7m
長さ精度: 0-6mm (CNC/STD)
原材料条件
材質: 低炭素鋼および低合金構造用鋼

機械的特性: σb≤500MPa、σs≤300MPa

ストリップ幅: 60～360mm
ストリップ厚さ: 0.8～4mm
コイル内径: 490～550mm
コイル外径: 900～1800mm
コイル重量: ≤5t
性能パラメータ
成形速度: 20～70m/分

総電力: 約630kW

圧縮空気: 4m³/分、0.4～0.7MPa
給水: HF用100l/分、冷却用200l/分、0.1～0.25MPa
製造プロセス
アンコイリング → せん断と突合せ溶接 → アキュムレータへの保管 → 成形 → 溶接 → 冷却 → サイズ調整 → 飛行鋸切断 → パイプ収集

ワークショップの要件

幅8m、長さ100m、天井レールから地面までのクリアランスが最低5m。

納期と支払い条件

頭金受領後4ヶ月以内の出荷。

契約締結後15日以内にT/Tで30%の頭金。

出荷前にL/Cで70%の残金。
品質とサービス保証
プリセールスサービス

出荷前に提供される機器の写真

設置と試運転のためのオンラインリモートガイダンス

オプションのオンサイトエンジニアリングサポート（条件が適用されます）
アフターサービス
機器到着日から12ヶ月間の保証

品質関連の故障に対する無料修理/交換

オプションのオンサイト試運転サポート（条件が適用されます）
技術ドキュメント
取扱説明書

検査証明書

積載指示書
レイアウト図
基礎図
電気原理図
全体組立図
消耗部品図

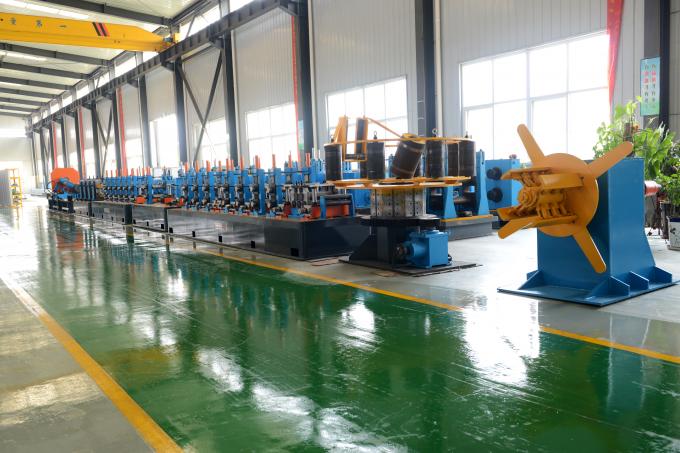

φ114 High Frequency Welding Tube Mill production line
