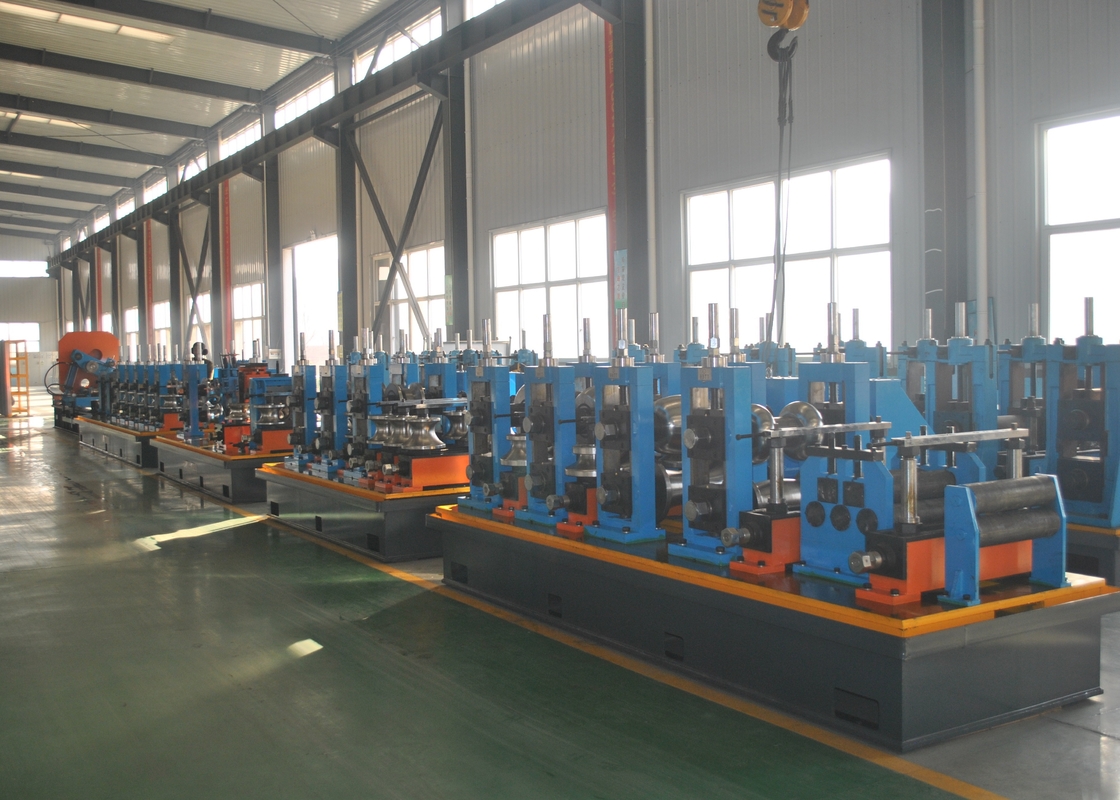

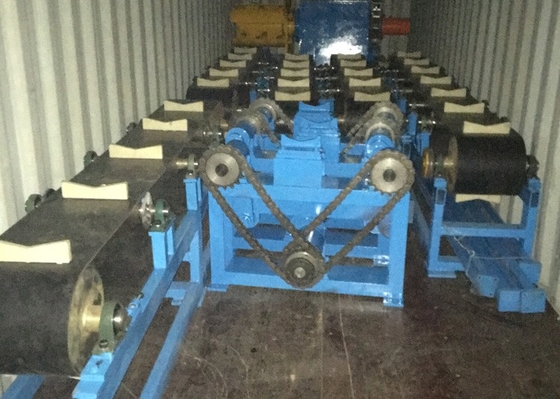

河北のCo.、株式会社を製造するTengtianによって溶接される管装置。
最初に質、最初に顧客
セールス＆サポート:
|
商品の詳細:
お支払配送条件:
|
| 製品名: | 高周波溶接パイプミール HG75 直角パイプ Hf 溶接チューブミール サイズ 20x25-50x100mm | コイル厚さ: | 1-4mm |
|---|---|---|---|
| コイル幅: | 80～300mm | 内径: | 508mm |
| 外径: | 1800mm | スピード: | 最高100m/min |
| 保証: | 1年 | 材料: | 低炭素HRC |
| キーワード: | 高周波溶接パイプミル | ||
| ハイライト: | 長方形の管hfはボール ミルを溶接した,20x25mm hfはボール ミルを溶接した,50x100mmの高周波溶接された管製造所 |
||
主なパラメータと仕様:
| 標準YB189-64に準拠する | |
| 材料 | 低炭素鋼と低合金鋼 |
| メカニカルプロパティ | σb≤380Mpa,σs≤275MPa |
| ストライプ幅 | 80×300mm |
| ストライプ厚さ | 1.0・4.0mm |
| コイルのID | Φ508mm |
| コイルの過剰摂取 | φ1800mm |
| コイル重量 | ≤3.5T |
| 方形チューブサイズ | 20×20-75×75mm |
| 直角管の大きさ | 20X25-50X100mm |
| パイプの厚さ | 10.0〜4.0mm |
| 管の長さ | 6〜12m |
| 切断長精度 | ±2mm |
| 形成速度 | 40〜100m/min |
| パワー | ラインの電源量 | 約450KW |
| 電力源 | 480V/60Hz/3相 | |
| 循環冷却水 | 流量 | 20T/h 〜30T/h |
| プール 容量 | 30m3 | |
| 圧縮空気 | 流量 | 5m3/分 |
| 圧力 | 511kg/cm2 |
| 幅6m,長さ70m 屋根のレールから地面までの高度は少なくとも5m |
第3回各マシンパラメータと仕様:
(1) ダブルコーン・アンローラー
|
解巻機は,単一の拡張式とカントリバースマントレルの構造である. 主体と固定ベースを2つの主要部分から構成する.拡張の必要性を満たすための手動システムで装備されています., マンドルの収縮とブレーキ
|
(2) ストレートヘッド・マシンとピンチ・レーベル・マシン
|
||||||||||
(3) 自動シールと溶接機
| 切断溶接機は,パイプミールライン機器の重要なユニットであり,非正規のストライプ鋼頭または試験をカットするために主に使用されます.そして,処理が継続することを確保するために次のストライプヘッドとの最後のストライプ鋼試験接続. | ||||||||||||
|
(4) スパイラル水平蓄電器
|
||||||||||||||||
|
(5) 形作り サイズの機械
| 第1部形づくりの部品 | |||||||||||||||||||||||||||||
| 鋼筋は,形状のスタンドに入ると,形状の部分で丸い形になります. | |||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||
| 2 部溶接シームガイドと圧縮ロールスタンド,溶接珠切機 | |||||||||||||||||||||||||||||
|
圧縮ロールは,溶接目的を達成するために一定の圧力を与えるロールを圧縮することによって,溶接温度に加熱された管の縁を圧縮することです. 溶接珠切機は,溶接縫いをスクラップし,外部のゴムを取り除くために使用されます. 交代して使用するための2つの切機で構成されています. 1つが損傷した場合,もう1つはスクラップする場所を占めます.カムによって迅速なリフト機能を持つと,スクレイパーを調整することができます2つのサポートロールがナイフリストの下にあり,スクレイピングのオーバードラフトを支える.そして,ホorizontalスタンドを1つ持っているビーズカットの後ろ. |
|||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||
| 3 部水冷却装置:材料:鋼板の溶接 | |||||||||||||||||||||||||||||
| PART 4. サイズアップの部分 | |||||||||||||||||||||||||||||
| 必要な直径と形にサイズ部分 | |||||||||||||||||||||||||||||
| テクニカルパラメータ |
|
||||||||||||||||||||||||||||
| 第5部 ギアボックス | |||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||
(6) 冷たい サー
|
高精度STD制御システムと機械システムを使用するに関して,このユニットには,正確な寸法が優れているこの装置の利点は,迅速な処理能力と正確な処理です. |
|
| 平方パイプサイズ | 20x20-75x75mm |
| 直角型パイプサイズ: | 20x25-50X100mm |
| 材料 | Q235 について |
| スピード | 最大100m/分 |
| 切る長さ | 6〜12m |
| 精度 | ±3mm |
| 駆動モーター | 15kwのサーボモーター (ヤスカワ日本) |
| 給餌モーター | 4.4kwのサーボモーター (ヤスカワ日本) |
| 切断モーター | 11KW変速モーター |
(7) 水から水冷却型200 Kw 高周波溶接機
(1) 定数出力: 200kW
(2) 定数直流電圧: UdN=235V
(3) 定数直流: 1000A
(4) 外出周波数: f=350-420kHz
(5) 総効率: η≈90%
(6) レゾナンス形式:複合レゾナンス
(7) タンク出力形態: 溶接変圧器出力なし.
(8) リップル係数: 0.5%
(9) 溶接方式:インダクション溶接
(10) 電源配送能力: 260kVA
(11) 入力電圧:三相 380V/50Hz,3相4線システム
(12) 定数入力電流:I=379A
軟水冷却システム (空気水冷却システム)
(1) 作業水圧:0.32Mpa
(2) 冷却水流量: 25m3
(3) 基準冷却容量: 60kW
(4) 標準配置 (mm): 2200×1250×2100
ステンレス鋼の組成 統合された溶接機ですべて
システム構成
固体状態の高周波オールインワン溶接機は5つの部品で構成されています: SCR全波直流器,IGBT高周波インバーター +PWM電圧調節器,高周波トランスフォーマー,FRED速復元ダイオードモジュール 高周波直線器, E-ブリッジインバーター出力.直線器 + PWM AC電圧調節は1つの回路ボードで完了します.PWM制御ユニットのボードはメインボードに埋め込まれています.ユニットボードの主な機能は,単チップコンピュータ +PWM制御システムによって完了主板の二重閉ループPIレギュレーターと組み合わせることで,電圧調整とフィードバック制御が完了します.デジタル回路によるアラーム制御は,制御コアとハードウェアの迅速な応答が組み合わせられ,保護アクションを敏感にする.
固体型高周波オールインワン溶接機は,フル波直線IGBTインバーター調節モードを採用し,SCRの相転移角度調整を必要としません.したがって,それは,入力ケーブルの横断面域を減らす高電力因子と良い電力節約効果の利点があります..
固体型HF溶接機の簡潔な紹介
固体HF溶接機は,連続作業のために設計されています.直直器インバーター統合構造,コンパクトサイズ 簡単にインストールできます.PLCシステムによって機器のリンク制御と障害の診断の機能を達成する機器のセット全体動作する像はLCDディスプレイで観察されます.
