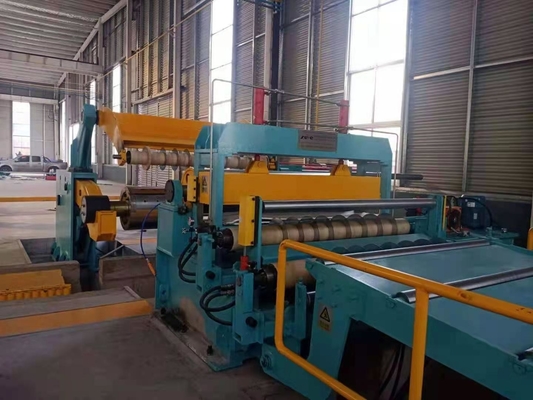

| 製品名: | 厚さ0.8-4mm 幅800-1600mm 速度90-150m/min シートコイル切断機 | 内径: | Φ508/Φ610/Φ760mm |
|---|---|---|---|
| 外径: | Φ2200mm | 幅の精度: | ±0.20mm (厚さ0.8〜4) |
| バール精度: | ≤5% プレートの厚さ (0.08-0.20mm) | コイル開ける速度: | 90〜150m/min |
| 保証: | 1年 | 材料: | Q235, σs=250Mpa,σb=500Mpa |
| ハイライト: | 厚さ0.8mmシートのコイルのスリッター,セリウム シートのコイルのスリッター,ライン機械を切り開く4mmの鋼鉄コイル |
||
I. 主な技術パラメータ
1材料の仕様
材料 低炭素HRC (Q235, σs=250Mpa,σb=500Mpa) コイル厚さ0.8-4mm
コイル幅 800-1600mm
コイル重量 ≤30t
内径 Φ508/Φ610/Φ760mm
外径 ≤ Φ2200mm
2完成した製品仕様
切断器番号 (縁を除く)
|
材料 |
厚さ |
スリッター番号 |
スピード |
|
Q235 について |
|||
| 4mm | 10 | 120m/min | |
| 0.8〜8mm | 8 | 170m/min |
コイル重量 30t
内径 Φ508/Φ610/Φ760mm
外径 Φ2200mm
幅の精度 ±0.20mm (厚さ0.8-4)
切断精度 ≤5% プレートの厚さ (0.08-0.20mm)
新しい刃物や適切な刃の隙間
3コイル開口速度 90-150m/min (スリッター能力表による参照)
4設備データ
(1) 権力
電圧 380V
周波数 60HZ
設置電力 約330kw
(2) 空気発電
圧力は0.4-0.8Mpa
空気需要 0.2m3/min (圧縮状態)
(3) ライン方向 操作コンソールに面して 左から右へ
5塗装 購入者の要求に応じて
| 違う 違う | 名前 | 量 | 注記 | |||||||||
| 1 | コイルの準備段階 | 1 | セット | |||||||||
| 2 | コイルカー | 1 | セット | AC4kw | ||||||||
| 3 | 解巻器 | 1 | セット | AC4kw | ||||||||
| 4 | 圧力導体装置 | 1 | セット | |||||||||
| 5 |
クランプ&ストレイトナー |
1 | セット | AC55kw | ||||||||
| 6 | 毛刈り | 1 | セット | |||||||||
| 7 | 1# | 蓄電器 | 1 | セット | ||||||||
| 8 | 誘導装置 | 1 | セット | |||||||||
| 9 | ピンチロール | 1 | セット | |||||||||
|
10 |
切断機 |
1 |
セット |
DC110kW,迅速交換ナイフ装置を含む | ||||||||
| 11 | エッジリバンド | 1 | セット |
YVP7.5kwX2 反対頂点 |
||||||||
|
12 |
耐用テープテーブルと材料の尾プレッシングプレート |
1 |
セット |
|||||||||
| 13 | 2#蓄電器 | 1 | セット | |||||||||
| 14 | 分離装置 | 1 | セット | |||||||||
| 15 | ストレージプレート | 1 | セット | |||||||||
|
16 |
3ロールのストレンスバー・エクストルージング・マシン |
1 |
セット |
|||||||||
|
17 |
ステアリングロールとフードヘッドガイドプレート |
1 |
セット |
|||||||||
| 18 |
リコイラー+ローリングサポート |
1 | セット | YVP132kw-1000rpm | ||||||||
| 19 | 荷下ろし車 | 1 | セット | AC3kw | ||||||||
| 20 | "WORD ARM" | 1 | セット | |||||||||
| 21 |
スペーサーその他のプロセス |
1 | セット |
10枚のストライプで提供されます. |
||||||||
|
22 |
液圧式ペヌマティックシステム |
1 |
セット |
水力油と空気力を除く AC11kw |
||||||||
| 23 |
電気システム |
1 | セット | |||||||||
| 24 |
オイルパイプ,エアパイプ,ケーブル |
1 | セット | |||||||||
|
25 |
固定ボルトとアクセサリー |
1 |
セット |
|||||||||
III について装置構造の説明
目的: 開ける鋼のコイルを保管する.
構造:V型構造,鋼板の溶接,道路の両側に2つのボルトが固定されています.
技術仕様:
| 量 | 1 | 1グループ |
| 荷重 | 30t | |
| 収納コイル幅 | 800~1600mm |
目的:コイル材料をコイル解き機に運ぶ.
構造: 車は床の下の道路に設置され,主に車座席と移動車輪軸,v型素材のフレームとガイドバーで構成されています.移動式減速モーターとリフティングオイルシリンダー.
技術仕様:
V型ブレーキットは鋼板で溶接され,ナイロン板は表面に敷かれています
モーター AC4KW
リフティングオイルシリンダー Ø200X850st
ガイドバー4号, Ø 110mm直径,クローム
1つの保護チェーンと1つのレール
用途:原鋼コイルを支える.
構造:ダブルサポートタイプ.ドラム,トランスミッションボックス,トランスミッションメカニズム,空気ドラムブレーキ,中央スライド上のロールの膨張と収縮によって.ベルトが着用されると,モーターは材料の頭部を積極的に開きます.生産ラインが連続して動いているとき,減速モーターの出力軸はクラッチを通って離動し,モーターは動かない.コイル材料は,牽引ストレートナーまたは切断マシンによって駆動されます鼓のブレーキによって解き放たれる緊張がもたらされます.
技術仕様:
ドラム 3 ステップ,それぞれ Φ 470-520 mm, Φ 570-620 - mm, Φ 720-760 - mmの範囲を増加します.
油筒の仕様 Ø 150 x 100mm 2個
目的: 曲がった材料の頭部を外し,牽引直線機に挿入する.
ローラー,ローラー,プレートから構成される.ロールのコーティングを曲げ,ロールの材料の頭部を締め出すための水圧圧,材料の展示物の電気回転.ショベルヘッドは,夜の圧力拡張と水力振動でプレートをサポート材料の頭部を並べてプレートヘッドを引っ張りますThe bending roll is pushed by the oil cylinder and matched with the support plate of the shovel head to press the plate head straight so as to facilitate the material head to expand into the traction flatting machine.
用途: 片面材料を長さで様々な幅に切る
構造: スライダータイプ. ツールの両側,上下軸,軸間隔調整メカニズム,トランスミッション装置など. DCモーターは,減速器を通してツールの軸の回転を動かす.ギアボックスとユニバーサル・カップリング便利なツール交換のために開閉するサイドツールリストをモーターで動かす. 迅速な交換ナイフ装置を含む.
技術仕様:
目的:ガイドストライプ分離
構造:隔離板を横に移動させることができる2つの分離器があります.液圧ロールは,分離器の2つのグループの間に設置され,レイツが隔離板から飛び出すのを防ぐ
目的: 張力を増やし,ブーリングを圧縮する
構造:
用途: ステアリングロールは,緊張ステーションとリワイルドラムの間に設置され,リワイルドとラッピングの角度を形成します.
構造:ステアリングロールは表面にクロムを塗り,端部は速度計のプレートで装備されています.サポートプレートはシリンダーによって上げられ,落とされます.サポートプレートの表面はクロムで覆われています

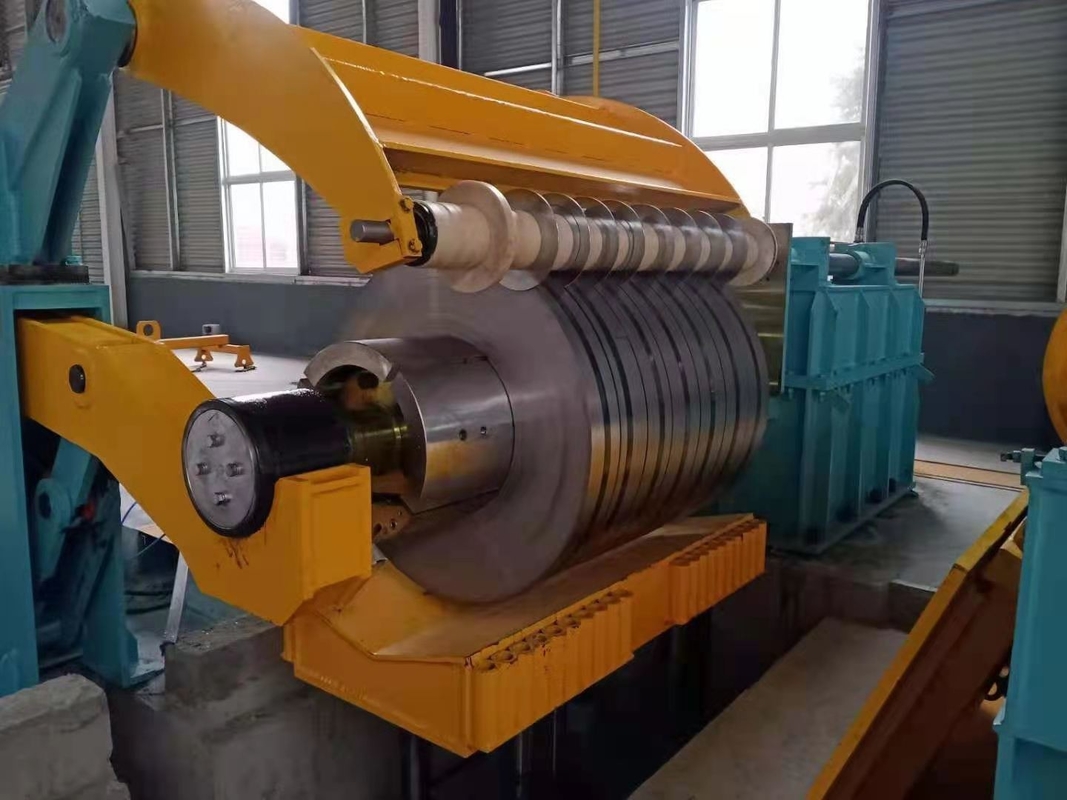

使用:切断後,材料を巻き戻す.
構造: ローラーは主軸,クインスライドブロック,引引棒,クランプ口,弧プレートで構成されています.ドラムは直流速度調節モーターで動かされます.円筒は放射的な膨張と収縮を動かすローリングの水力テープ分離器は,自動的に鋼の増加とともに上昇することができます.
ローリング.空気式ブレーキ装置.水力プレート,補助卸荷.ドラムの裏側には,水力補助材料プレッシングプレートと補助材料プレッシングヘッドが装備されています.
目的: ロールのカントリレバー端を支えるため,荷重の下での回転硬さを増加させる.
構造: 閉ざされたドア構造,円筒の駆動支柱に固定された円形穴が,円形支柱のロールに固定されている.
使用: 巻き機のリールドラムから切断コイル材料を取り除く
構造: 車は床の下の道路に設置され,その部分には主に座席と歩行車輪軸,イデラーとガイドバーが含まれます.歩行速度減速モーターとリフティングオイルシリンダー- 反逆棒で
コイル重量30トン
回転型:水力
