河北のCo.、株式会社を製造するTengtianによって溶接される管装置。
最初に質、最初に顧客
セールス＆サポート:
|
商品の詳細:
お支払配送条件:
|
| 製品名: | 高周波溶接パイプミール 50mm 高周波溶接パイプミール 低炭素鋼管製造機械 | 原材料の張力強度: | σb≤500 Mpa |
|---|---|---|---|
| 厚さ: | 1.7mm など | 最高。生産の速度: | 20~80m/min |
| 固定 切断長: | 6m,7m,8m... 12m | パイプサイズ範囲: | φ12.7-50mm |
| 保証: | 1年 | 溶接型: | 高周波溶接 |
| キーワード: | 高周波溶接パイプミル | ||
| ハイライト: | 50mmHFチューブミール,低炭素鋼のHFチューブ工場,50mm高周波チューブミール |
||

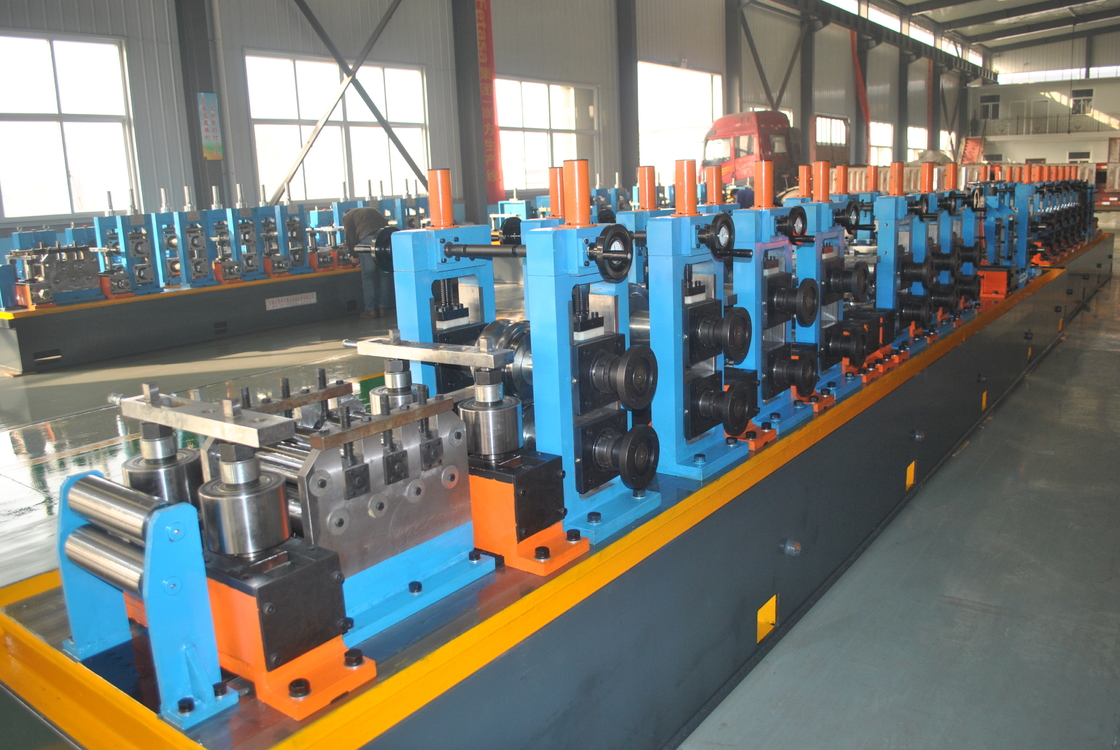

50mm 低炭素鋼チューブミール チューブを作る機械
について機械の一般的紹介
段落
機械の一般的紹介1機械の一般的紹介 (2)機械の一般的紹介 (3)機械の一般的紹介4機械の一般的紹介 (5)
鍵機は,非常にお金のある買い手であり,彼の成品は,製造することができます:円管,方管,矩形管,これらの成品は,産業上で非常に一般的です,我々は非常に専門のメーカーです
重要な販売ポイントは1: 2: 3:
列阵
表格:1
| 1 | 4677 |
| 2 | 88万 |
| 3 | 678900000 |
| (1) について材料 仕様: | |
| スタンダード | SPHC,SPHT-2,SS400,SS440,SS490 |
| 材料 | 低炭素鋼と低合金鋼 |
| メカニカルプロパティ | σb≤520Mpa,σs≤365MPa |
| ストライプ幅 | 39~160mm |
| ストライプ厚さ: | 0.5-2.5mm |
| コイル内径 | Φ508mm |
| コイルの外径 | Φ1300?? φ1760mm |
| コイル重量 | ≤5T |
| (2) についてパイプ仕様 | |
| パイプ直径 |
丸いパイプ:φ12.7-50mm 厚さ:0.5-2.5mm |
| 長さ | 6m |
| パイプ切断精度 | 0-6mm |
| 形成 速度 | 最大 80m/min (最大サイズと最大厚さ最大速度まで) |
| (3) 購入者は自社で供給する | |
| ワークショップ | 60x6m,H>5m (クレーンから地面) |
| パワー | 約450KW 380V/50Hz/3相 |
| 循環冷却水 (全システム) |
流量:20T/h30 T/h プール容量:30m3 |
|
圧縮空気 (システム全体) |
流量:5m3/min 圧力: 5-7kg/cm2 |
| ケーブル | 私のマシンの外のケーブルは 修理の場所から買えます |
II について主なパラメータと仕様:
溶接鋼管の製造のために設計されています. 丸い管,四角管,変形管などです.
ロールパスの設計を採用し,生産ラインは高品質の機械加工と高精度組立で溶接鋼管を製造することができます.
第3回各マシンパラメータと仕様:
(1) 解巻器
|
2倍拡張型とキャンティレバー型マンドル
|
1.2倍拡張とコンチレバーのマンドル 2主体と固定ベースを2つの主要部分から構成する. 3制御装置は,マントレルの拡張,収縮,ブレーキの必要性を満たすため,気力システムで装備されています. 4マンドルには4本の棒の連結があり 同時に線形に動きます 52つのグループで4棒のリンクはそれぞれ2つのシャフトに設置されています.空気シリンダーによって動力され,放射的に膨張し収縮します. |
|||||||||||||||
|
機能:
蓄積器に入った鉄筋の尾と,開封から出てくる鉄筋の頭を並行切って,それらを溶接します.
構造:
水力シーリングと手動の溶接 ストライプ鋼の幅:39mm-160mm ストライプ鋼の厚さ:0.5-2.5mm センター方式:手動
(3) スパイラル式蓄電器
|
|
||||||||||||||||||||||||
|
||||||||||||||||||||||||
|
||||||||||||||||||||||||

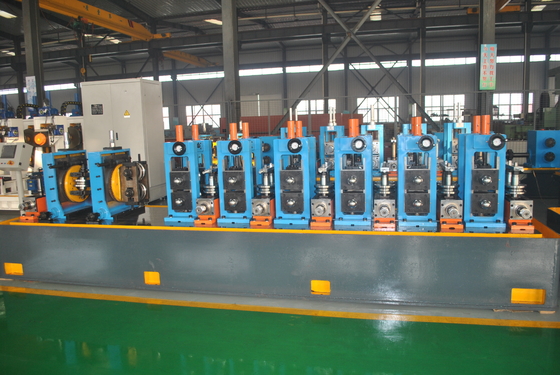

(4) 形作り サイズの機械
|
|
||||||||||||||||||||||
| 形付け&サイジングミルは,ロール型形状の原理と高周波インダクション溶接を採用します.工場の給餌装置によって形成機械に供給され,形状ロールは継続的に回転し,必要な形にストリップを押す皮膚と関連効果により,高周波の電流は溶接関節に集中し,迅速に加熱され,溶接温度に達します.管のシームは圧縮ロールの圧力の下で溶接されています必要なサイズで完成した溶接管は,冷却,サイズ付け,初回直直後で得ることができます. | ||||||||||||||||||||||
|
(5) 冷たいサー
|
高精度STD制御システムと機械システムを使用するに関して,このユニットには,正確な寸法が優れているこの装置の利点は,迅速な処理能力と正確な処理です. |
|
| 平方パイプサイズ | φ12.7-50mm |
| 材料 | Q235 について |
| スピード | 最大 80m/min |
| 切る長さ | 7m |
| 精度 | ±3mm |
| 駆動モーター | 15kwのサーボモーター (ヤスカワ日本) |
| 給餌モーター | 4.4kwのサーボモーター (ヤスカワ日本) |
| 切断モーター | 11KW変速モーター |
(6) 実行テーブル
1完成したパイプは,ロールテーブルに沿って走り,自動的にベンチに移動します. その後,単純なパッキングマシンは,六角形にパイプをパックします.
2シンプルな梱包機にはコンテナと気力駆動の調整装置が含まれます.
3ロールベンチモーター: 3KW
42方向ダウンロードパイプ
5走行速度を制御する周波数コンバーター
(7) ローラー
(8)200 Kw 高周波溶接機 水から水冷却型
(1) 定数出力: 200kW
(2) 定数直流電圧: UdN=235V
(3) 定数直流: 1000A
(4) 外出周波数: f=350-420kHz
(5) 総効率: η≈90%
(6) レゾナンス形式:複合レゾナンス
(7) タンク出力形態: 溶接変圧器出力なし.
(8) リップル係数: 0.5%
(9) 溶接方式:インダクション溶接
(10) 電源配送能力: 260kVA
(11) 入力電圧:三相 380V/50Hz,3相4線システム
(12) 定数入力電流:I=379A
(1) 作業水圧:0.32Mpa
(2) 冷却水流量: 25m3
(3) 基準冷却容量: 60kW
(4) 標準配置 (mm): 2200×1250×2100
