| 起源の場所: | 河北 |
| ブランド名: | TengTian |
| 証明: | CE, ISO9001, BV |
| モデル番号: | HG200F |

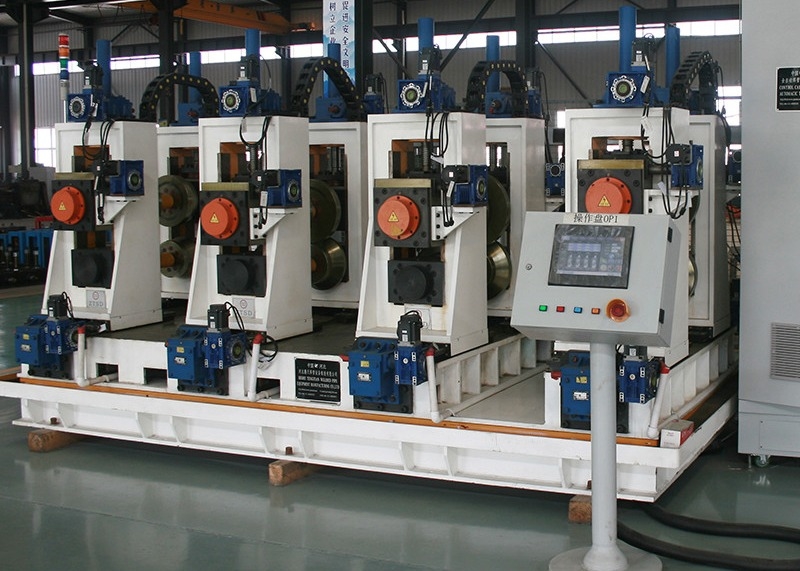

スクウェアHRC鋼管製造機械 設備 完全自動チューブミール
I. 紹介
高精度高周波溶接管の生産ラインは主に四角管と長方形のパイプを生産する.この生産ラインは,国内外の同様の機器の完全な使用,革新的なデザインPCまたはコンピュータ制御,先進技術,便利な操作と保守,および国内でリードレベルのために90年代初頭で国際レベルに達しました.
II. 従来のパイプ生産ラインとの違い
1. ロールの調整を完了するには,非常に短い期間で,製品の交換時にロールの交換時間を極度に短縮し,効率を向上させ,生産コストを削減します.
2.装置が組み合わせた模具の1セットを採用して,チューブの異なる仕様を生産するため,調整するだけで,変更する必要はありません,ロールの節約率は90%以上です.ローラルのコストを削減する;
3.モーターの調整により,ロールを変更する際に道具の入力と機器の損傷が減少し,機器の使用寿命が向上します.
4.複合ロールの構造により,元のライン接触ではなく,ロールとストライプの間の点接触により,ロールの磨きが軽減され,ロールの使用寿命が向上します.
III. 製品加工
1原材料 (ストライプ)
2. 荷乗車
3. 解巻機
4切断と溶接
5. 食事
6貯蔵材料
7. 消極的な平準化
8. 形づくり ローリング
9. 高周波溶接
10. 溶接の穴を外す
11. 冷却
12. サイズ
13. 粗い直し
14. 長さカット
15. 収集
IV 製品パラメータの仕様
| モデル | 横の長さ範囲 | 厚さ | 鋳造速度 (m/min) | モーターパワー (KW) | メカニカルエリア |
| (m3) | |||||
| HG20 | 6 x 6 ~ 16 x 16 mm | 0.3 -1 mm | 30 - 120 | 55 | 7 × 50 |
| HG32 | 9 x 9 ~ 25 x 25 mm | 0.3~2.0mm | 30 - 120 | 75 | 7 × 50 |
| HG50 | 12 x 12 ~ 40 x 40 mm | 0.8〜2.5mm | 30 - 110 | 110 | 7 × 60 |
| HG60 | 15 x 15 ~ 47 x 47 mm | 0.8 - 3mm | 30 - 100 | 132 | 7 × 65 |
| HG76 | 9 x 9 ~ 60 x 60mm | 1〜3mm | 30 - 100 | 320 | 8 × 80 |
| HG89 | 25 × 25 ~ 70 × 70 mm | 1〜4mm | 30 - 80 | 350 | 8 × 80 |
| HG114 | 35 x 35 ~ 89 x 89 mm | 1.5〜5.0mm | 30 - 60 | 400 | 10 × 100 |
| HG165 | 47 x 47 ~ 129 x 129 mm | 3~7mm | 30 - 50 | 600 | 10 × 110 |
| HG219 | 89 x 89 ~ 172 x 172 mm | 4~8mm | 20から40 | 800 | 12 × 150 |
| HG273 | 89 x 89 ~ 214 x 214 mm | 4〜10mm | 15 - 30 | 1000 | 18 × 160 |
| HG325 | 129 x 129 ~ 255 x 255 mm | 4〜12mm | 10 - 30 | 1200 | 18 ×180 |
| HG426 | 129 x 129 ~ 335 x 335 mm | 4 - 16mm | 8 - 25 | 1400 | 18 × 180 |
| HG508 | 172 x 172 ~ 400 x 400 mm | 4〜20mm | 8 - 20 | 2000 | 21 × 180 |
| 最近のビジネス技術の拡大,利用可能なプロジェクトを追加 | |||||
| HG600 | スクウェアで溶接されたパイプの生産ライン,パイプの最大側長が600 x 600mmです. | ||||
| HG765 | 丸型溶接管の生産ライン,パイプの最大直径は765mm. | ||||
