河北のCo.、株式会社を製造するTengtianによって溶接される管装置。
最初に質、最初に顧客
セールス＆サポート:
|
商品の詳細:
お支払配送条件:
|
| 製品名: | 80m/Minチューブミール 機械 穴 設計 電動 溶接 鋼管 自動チューブミール | 適用可能な材料: | 鉄鋼 |
|---|---|---|---|
| 設備仕様: | 指定される顧客 | 形成方法: | ローラーの圧搾 |
| 溶接方法: | 高周波誘導溶接 | スピード: | 80m/min |
| 保証: | 1年 | 材料: | 低炭素HRC |
| 形状型: | 直接形成 | 研修会: | 120 x 10 m,H>7m (クレーンから地面) |
| ハイライト: | 80m/minボール ミル機械,自動農産物のボール ミル機械,誘導の高周波溶接された管製造所 |
||
80m/Minチューブミール 機械 穴 設計 電動 溶接 鋼管 自動チューブミール
I. 紹介

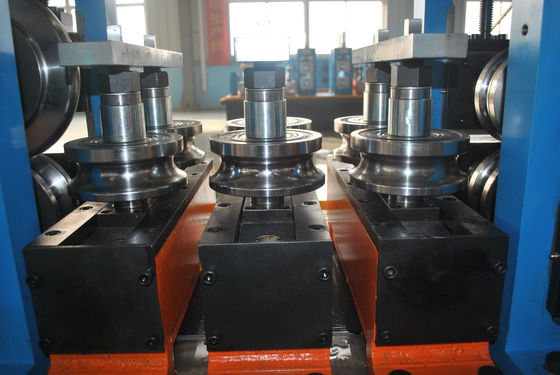

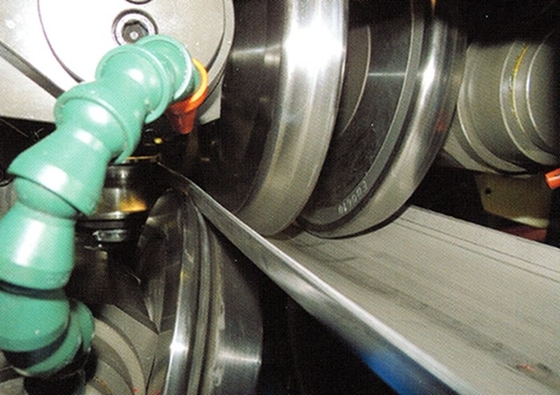

高周波の直線縫合溶接管の生産ラインは 特定の仕様の鋼筋をユニットに入力し ローラーを通して鋼筋をチューブビレットにロールしますそして,すぐに溶接温度にストライプの縁を熱するために高周波の近接効果と皮膚効果を使用溶接は挤出ロールの力によって完了し,その後水で冷却され,サイズ化され,直し,必要な仕様の鋼管になります.操作と保守は便利でシンプルですこの装置は,高加工品質と組立精度を有し,合理的なロールパスを採用することで,電気溶接鋼管を比較的高精度で生産することができる.
II. 製品適用する産業
III 設備の組成
| 1荷乗車 | 2. 解巻器 |

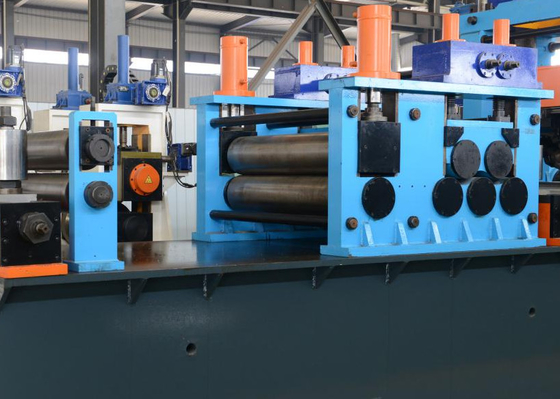

| 3ストレイスナーユニット | 4. 平坦化装置 |
| 5自動シール&ウェルダー | 6蓄電器 |
| 7形状とサイズ | 8冷たいサー / フリースサー / フライングサー |
| 9トランジットロール + 卸料ラック | 10自動パレット化機 |
| 11ローラー | 12高周波溶接機 |
IV 製品パラメータの仕様
| モデル | 横の長さ範囲 | 厚さ | 生産速度 (m/min) | モーターパワー (KW) | メカニカルエリア |
| (m3) | |||||
| HG20 | 6 x 6 ~ 16 x 16 mm | 0.3 -1 mm | 30 - 120 | 55 | 7 × 50 |
| HG32 | 9 x 9 ~ 25 x 25 mm | 0.3~2.0mm | 30 - 120 | 75 | 7 × 50 |
| HG50 | 12 x 12 ~ 40 x 40 mm | 0.8〜2.5mm | 30 - 110 | 110 | 7 × 60 |
| HG60 | 15 x 15 ~ 47 x 47 mm | 0.8 - 3mm | 30 - 100 | 132 | 7 × 65 |
| HG76 | 9 x 9 ~ 60 x 60mm | 1〜3mm | 30 - 100 | 320 | 8 × 80 |
| HG89 | 25 × 25 ~ 70 × 70 mm | 1〜4mm | 30 - 80 | 350 | 8 × 80 |
| HG114 | 35 x 35 ~ 89 x 89 mm | 1.5〜5.0mm | 30 - 60 | 400 | 10 × 100 |
| HG165 | 47 x 47 ~ 129 x 129 mm | 3~7mm | 30 - 50 | 600 | 10 × 110 |
| HG219 | 89 x 89 ~ 172 x 172 mm | 4~8mm | 20から40 | 800 | 12 × 150 |
| HG273 | 89 x 89 ~ 214 x 214 mm | 4〜10mm | 15 - 30 | 1000 | 18 × 160 |
| HG325 | 129 x 129 ~ 255 x 255 mm | 4〜12mm | 10 - 30 | 1200 | 18 ×180 |
| HG426 | 129 x 129 ~ 335 x 335 mm | 4 - 16mm | 8 - 25 | 1400 | 18 × 180 |
| HG508 | 172 x 172 ~ 400 x 400 mm | 4〜20mm | 8 - 20 | 2000 | 21 × 180 |
| 最近のビジネス技術の拡大,利用可能なプロジェクトを追加 | |||||
| HG600 | スクウェアで溶接されたパイプの生産ライン,パイプの最大側長が600 x 600mmです. | ||||
| HG765 | 丸型溶接管の生産ライン,パイプの最大直径は765mm. | ||||
V. 工場の外観
