| 起源の場所: | 河北 |
| ブランド名: | TengTian |
| 証明: | CE, ISO9001, BV |
| モデル番号: | HGF 200 |
F200×200 高精度溶接管生産ライン 溶接管機械
F200×200高周波直縫精密溶接管生産ラインは,主に丸いパイプと四角パイプの厚さ2の電気溶接鋼管の生産に使用されます.国内外の類似の消化と吸収装置に基づいてこの生産ラインの各マシンが 革新的に設計され 私の国の国内条件と 組み合わせられています設計レベルと製造品質は国内でトップですこの装置は,高い加工品質と組立精度を有し,合理的なロールパスを採用しています.比較的高精度で電熱溶接鋼管を製造できる.
1主なパラメータと仕様
|
標準YB189-64に準拠する |
|
| 材料 |
低炭素鋼と低合金鋼 |
| メカニカルプロパティ | σb≤610Mpa,σs≤345MPa |
| ストライプ幅 | 300×800mm |
| ストライプ厚さ | 2.0・6.0mm |
| コイルのID | Φ580・φ630mm |
| コイルの過剰摂取 | φ1300 〜 φ2000mm |
| コイル重量 | ≤18.0T |
2溶接管の仕様
| 方形チューブサイズ | 75×75から200×200mm |
| 四角管の厚さ | 2.0から6.0mm |
| 管の長さ | 6~9m |
| 切断精度 | ± 2mm |
| 形成速度 | 10〜50m/min |
3各ユニットの主要パラメータ
積み上げ 車は鉄鋼の溶接構造で,引き上げシールと横軸車には2つの部分があります.引き上げシールは4列のガイド棒タイプ,オイルシリンダー引き上げシールです.横軸車には鉄鋼の構造があります.車体には4つの車輪がありますベースに固定されたレールに沿って歩いている.
機械は主にベース,メインシャフト,回転サポートから構成されています.パネマティックブレーキ装置システム膨張式コンチレバー型 液圧式膨張式と気力駆動式
uncoilerユニットが作業場所にコイルをもたらす後,平坦化ユニットに新しいコイル鋼頭フィードをリードするために使用されます.
鋼筋の頭と端を平らにするため,切削や溶接が容易になります.
シア&ウェルダーは,レントの不規則な端を切って,その後レントを溶接で接続するために使用されます.
横軸蓄電池は,プレス&キャリー材料装置,蓄電池組み立て,キャリー材料ユニット,電気制御ユニットに含まれています.

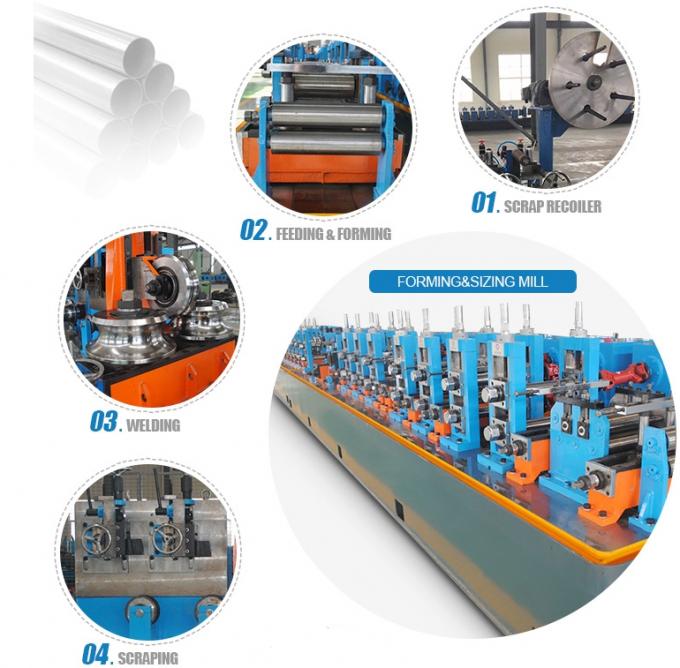

形づくりの機械. 鋼筋は形づくりのスタンドに入ると形づくりの部分で丸い形になり,その後溶接され,正方形に形づくられる.
パイプを長さまで自動的に切るのに使われます. パイプが高速で工場から連続的に送られるという条件で.
