| コイルの重量: | ≤10.0T | コイルの厚さ: | 1.5~4.5mm |
|---|---|---|---|
| コイルの幅: | 160~400mm | 内部の直径: | φ508~φ610mm |
| 外の直径: | φ1500~φ2000mm | 速度: | 75X45-80m/min;100X100-60m/min |
| 保証: | 1年 | 材料: | 低炭素HRC |
| ハイライト: | 単位によって結合される溶接された管製造所,技術によって溶接される管製造所を形作るff,技術によって溶接されるボール ミルを形作るff |
||

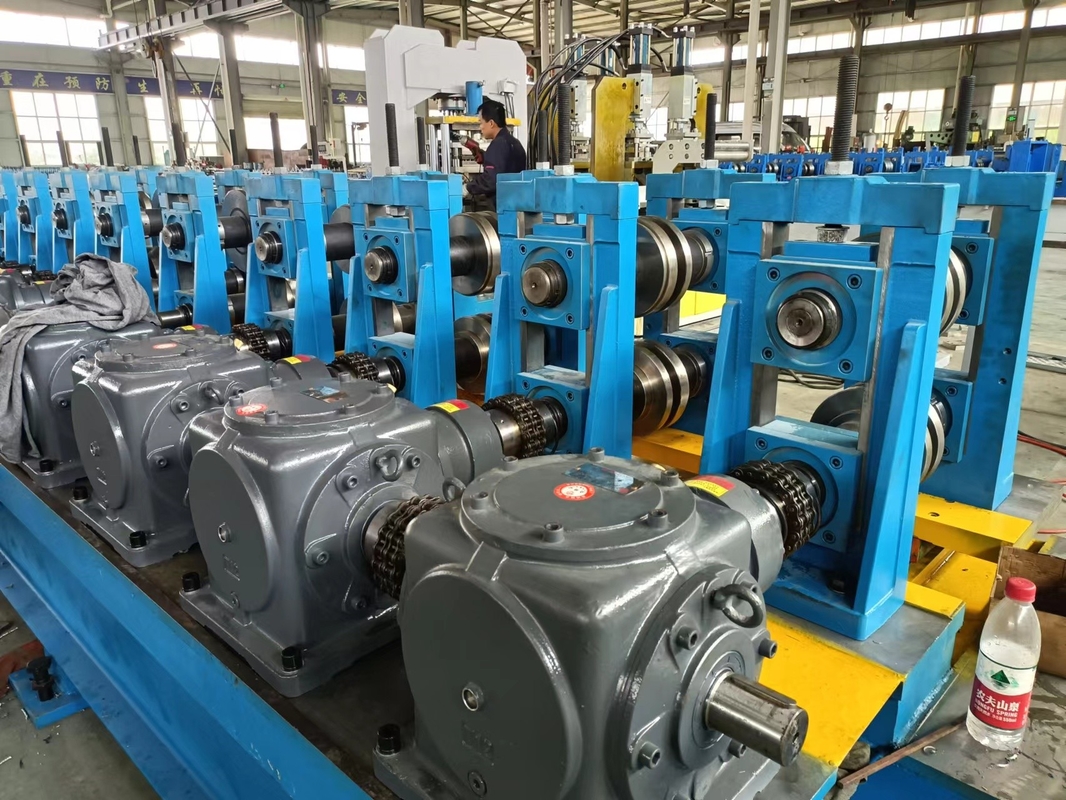

LWシリーズ単位は技術の溶接管製造所を形作る溶接の管機械FFを結合した
I.材料仕様書:
YB189-64標準に従って
材料:低炭素鋼鉄および低合金の建設上の鋼鉄
機械特性:σb≤520Mpa、σs≤365MPa
ストリップの幅:160~400mm
ストリップの厚さ:1.5~4.5mm
コイルの内部の直径:φ508~φ610mm
コイルの外の直径:φ1500~φ2000mm
コイルの重量:≤10.0T
II.溶接された管の指定
円形の管の直径:φ40~φ127mm
正方形の管のサイズ:40×40-100×100mm
円形の管の厚さ:1.5~4.5mm
正方形の管の厚さ:1.5 - 4.5mm
終わりの管長さ:4~12m
切られた正確さ:±1.5mm
速度の形成:75X45-80m/min;100X100-60m/min
力、水及びエア・サプライ
| 1 | 力 | ラインの力の容積 | Approx.900KW |
| 動力源 | 380V/60Hz/3phases | ||
| 2 |
循環の冷水 |
流れ | 20T/h~30 T/h |
| プールの容積 | 30m3 | ||
| 3 |
圧縮空気 |
流れ | 5m3/min |
| 圧力 | 5~11kg/cm2 |
III.プロダクト プロセス:
コイルの、形作る、負荷の→の伸びる→Cutting、溶接の→Horizontal螺線形蓄積装置の→溶接する、HFは刻み目を取り除いて、冷却して→cuttingをまっすぐにするサイズ分け→のパッキングの→の貯蔵を見た
IV.各単位の主要な変数。
| コイルの直径 | Φ1600-2000mm |
| コイルの内部の直径 | Φ508-610mm |
| ストリップの幅 | 160-400mm |
| ストリップの幅 | 1.5-4.5mm |
| ストリップの重量 | Max7.0T |
| タイプを拡大しなさい |
油圧、滑走のブロック構造拡大しなさい |
| 壊れ目 |
空気ドライブ、2 PCディスク壊れ目 |
| 心棒材料 | 40Cr、HB220-260 |
| より高い中心 | 1100mm |
