河北のCo.、株式会社を製造するTengtianによって溶接される管装置。
最初に質、最初に顧客
セールス＆サポート:
|
商品の詳細:
お支払配送条件:
|
| 生産の名前: | 高周波溶接パイプミル | コイルの重量: | ≤1.5T |
|---|---|---|---|
| コイルの厚さ: | 1-3のmm | コイルの幅: | 45- 120のmm |
| 内部の直径: | 80から520のmm | 外の直径: | 1000から1600のmm |
| 速度: | 最大90m/分 | 保証: | 1年 |
| 材料: | 低炭素HRC | キー ワード: | 溶接パイプマシン |
| ハイライト: | 60mmの高周波溶接された管製造所,自動高周波溶接された管製造所,60mmの高周波溶接のボール ミル |
||

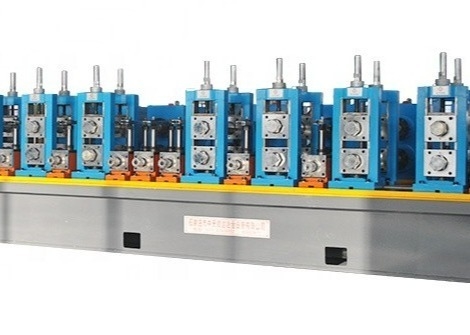

溶接の管機械鋼鉄ボール ミル実線ロール パスの設計高周波溶接された管製造所
壁厚さおよび正方形の管8x8-50x50mmの厚さ1.0-3.0mmのHG 60高周波溶接された管の生産ラインは直径のФ10-Ф38mmの溶接された管を作り出すようにおよび1.0-2.3mmの設計されている。ロール パスの設計を採用して、生産ラインは集まっている高精度機械で造る良質の溶接された鋼管を製造。
高性能を保証するためにローラーのコストを削減する作動の特性及び環境および安全改良すること及び特性を作り出すことの設計のガイドラインに従ってHG 60の生産ラインは設計の二重半径の穴様式を採用する。
1. 主要な変数および指定
| 材料仕様書 | YB189-64標準に従って |
| 材料 | 低炭素鋼鉄および低合金の建設上の鋼鉄 |
| 機械特性 | σb ≤520Mpaのσs ≤365MPa |
| ストリップの幅 | 45から120mm |
| ストリップの厚さ | 1.0から3.0mm |
| コイルの内部の直径 | 480から520mm |
| コイルの外の直径 | 1000から1800mm |
| コイルの重量 | ≤1.5T |
| 溶接された管の指定 |
円形の管の直径:φ15-φ38mm 1.0に2.3mm 正方形の管:30 x 30mmへの15 x15 1.0から2.0mm |
| 固定切断長さ | 4つから6つのm |
| 管切断の精密 | 0から3mm |
| 速度の形成 | 20から130 m/min |
2.プロセス フロー
コイルのローディング
伸びること
切れ、溶接
横の螺線形蓄積装置
形成
HFの溶接
刻み目を取り除くこと
冷却
サイジング
まっすぐになること
冷た切断は見た
送信
パッキング
貯蔵
3.質および売り上げ後のサービスの保証
場面ダバッギングでバイヤー、バイヤーの装置の維持管理の人員の技術教育に依託依託している、技術援助の人員、維持着く、装置装置維持管理の指示、責任があるで。、12か月以来の正常な作動装置の下で、従うのにユーザーで使用されて使用するべき質の肯定的な影響のような装置の到着の日付からの規則によって、部品は装置に鉛をできない正常ではない仕事損なう、工場は修理か取り替えを無料で与える。
