河北のCo.、株式会社を製造するTengtianによって溶接される管装置。
最初に質、最初に顧客
セールス＆サポート:
|
商品の詳細:
お支払配送条件:
|
| 製品名: | 高周波溶接パイプミール 1mm 直縫溶接鋼管ミール 自動パックとバンドルアップ | コイル重量: | ≤1.5T |
|---|---|---|---|
| コイル厚さ: | 1-3のmm | コイル幅: | 45~120mm |
| 内径: | 80から520mm | 外径: | 1000から1600mm |
| スピード: | 最大 90m/min | 保証: | 1年 |
| 材料: | 低炭素HRC | キーワード: | 高周波溶接パイプミル |
| ハイライト: | まっすぐな継ぎ目によって溶接される鋼管の製造所,1mmの鋼管の製造所,1mmの高周波溶接のボール ミル |
||
ストレートシーム溶接パイプ 自動パックとバンドルアップ 高周波溶接パイプミール

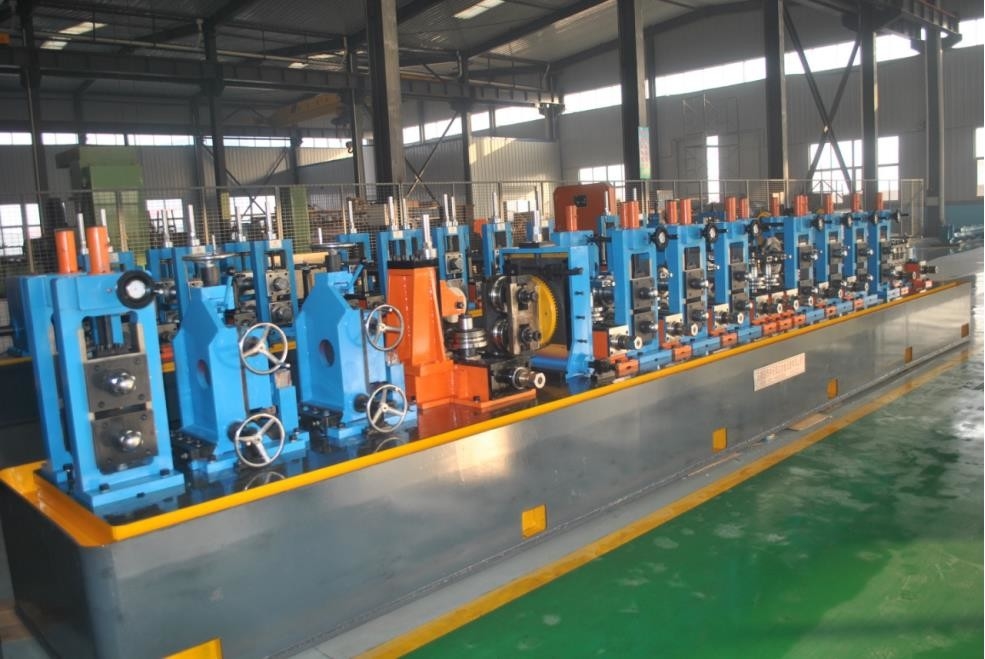

HG 76.2高周波溶接管生産ラインは,直径F19-F76.2mm,壁厚さ2.0-4.0mmの溶接管と,厚さ2.0-4.0mmの四角管15x15-60x60mmを生産するように設計されています.ロールパス設計の採用質の高い加工と高精度組立により 溶接鋼管を製造できます
設計ガイドラインによると,高効率を保証するためにロールのコストを削減し,動作特性と環境,安全性および生産性を改善するHG 76.2 生産ラインは二重半径の穴のデザインスタイルを採用します.
1主なパラメータと仕様
| 材料の仕様 | 標準YB189-64に準拠する |
| 材料 | 低炭素鋼と低合金鋼 |
| メカニカルプロパティ | σb≤520Mpa,σs≤365MPa |
| ストライプ幅 | 60から240mm |
| ストライプの厚さ | 2から4mm |
| コイル内径 | 480から520mm |
| コイルの外径 | 1000から1800mm |
| コイル重量 | ≤3T |
| 溶接管の仕様 |
丸いパイプ直径:φ19-φ76.2mm 2から4mm 方形パイプ:15 x15 から 60 x 60mm 2 から 4mm |
| 固定 切断長 | 4〜6m |
| パイプ切断精度 | 0~3mm |
| 形成 速度 | 20〜130m/min |
2プロセスフロー
1ローリング
2解き放つ
3切断と溶接
4横回らせん式蓄電器
5形成する
6HF 溶接
7脱毛する
8冷却する
9サイズ
10ストレート
11冷切断サー
12送信する
13荷造り
14貯蔵
3設備の原理
高周波の直縫溶接管の生産ラインは,鋼筋ベルトのフィードユニットの仕様です,ロールを通して,チューブビレット鋼に巻き上げ,そして,近接効果と皮膚効果の高周波を使用し,帯のエッジを溶接温度に瞬時に加熱します圧縮ロールの作用下での完全な溶接,その後,水冷却,サイズの調整,鋼管の必要な仕様に従って直し.各ユニットの製品ラインは,国内外の類似機器を消化し吸収する,中国の国家条件,革新的な設計,便利な操作と保守,シンプルと組み合わせた. この機械は,高い加工品質と組立精度を持っています.合理的なロールパスを採用して高精度で電気溶接鋼管を生産することができます.
