| 起源の場所: | 中国 |
| ブランド名: | TENGTIAN |
| 証明: | CE ISO9000 BV |
| モデル番号: | HG30 |

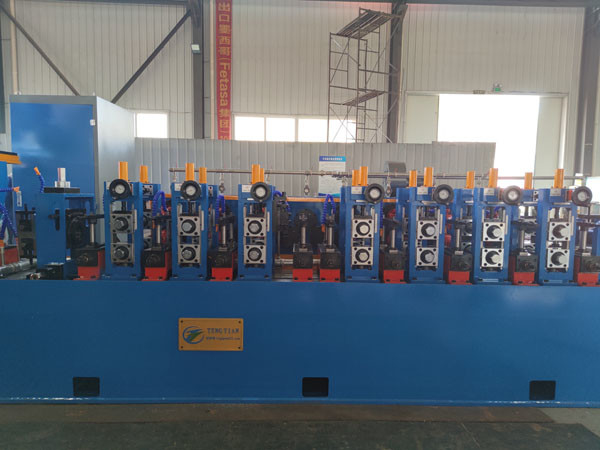

溶接式パイプミール 一般的な紹介
HG30高周波溶接管生産ラインは,丸いパイプ15-30mmとそれに合わせてサイズを生産するように設計されています.生産ラインは,良質の加工と高精度組立で溶接鋼管を製造することができます..
設計のガイドラインによると,作業の性質と環境,安全性と生産の性質を改善し,高い効率を保証するためにロールのコストを削減します.HG50生産ラインは設計の二重半径の穴スタイルを採用.
丸いパイプ:15-30mm
平方パイプ 10x10 15x15 20x20mm
リコールパイプ:20x10mm
厚さ:1~3mm
|
(1) 材料の仕様: |
|
|
スタンダード |
国際標準のチューブミール機 |
|
材料 |
鉄鋼 |
|
メカニカルプロパティ |
σb≤520Mpa,σs≤365MPa |
|
ストライプ幅 |
50〜100mm |
|
ストライプ厚さ: |
1〜3mm |
|
コイル内径 |
Φ508mm |
|
コイルの外径 |
Φ1300 φ2000mm |
|
コイル重量 |
≤3T |
|
(2) パイプ仕様 |
|
|
パイプ直径 |
丸いパイプ 30mm
平方パイプ 10x10 15x15 20x20mm |
|
長さ |
3~6m |
|
パイプ切断精度 |
0-6mm |
|
形成 速度 |
最大 80m/min 1mm の厚さで |
|
(3) 購入者は自社で供給する |
|
|
ワークショップ |
60x12m,H>5m (クレーンから地面) |
|
パワー |
約3500KW 380V/60Hz/3相 |
|
循環冷却水 (全システム) |
流量:30+30 CBM |
|
圧縮空気 |
流量:5m3/min |
|
ケーブル |
私のマシンの外のケーブルは 修理の場所から買えます |
ストリップスチールからコイル→アンコイル →エンドストレイター→フラッテナー→シアウェルダー→貯蔵材料ユニット →形状,溶接,冷却,正確なパイプ 直径 →正確なパイプ長度,切断→検査 →パッケージ
溶接 管 工場
