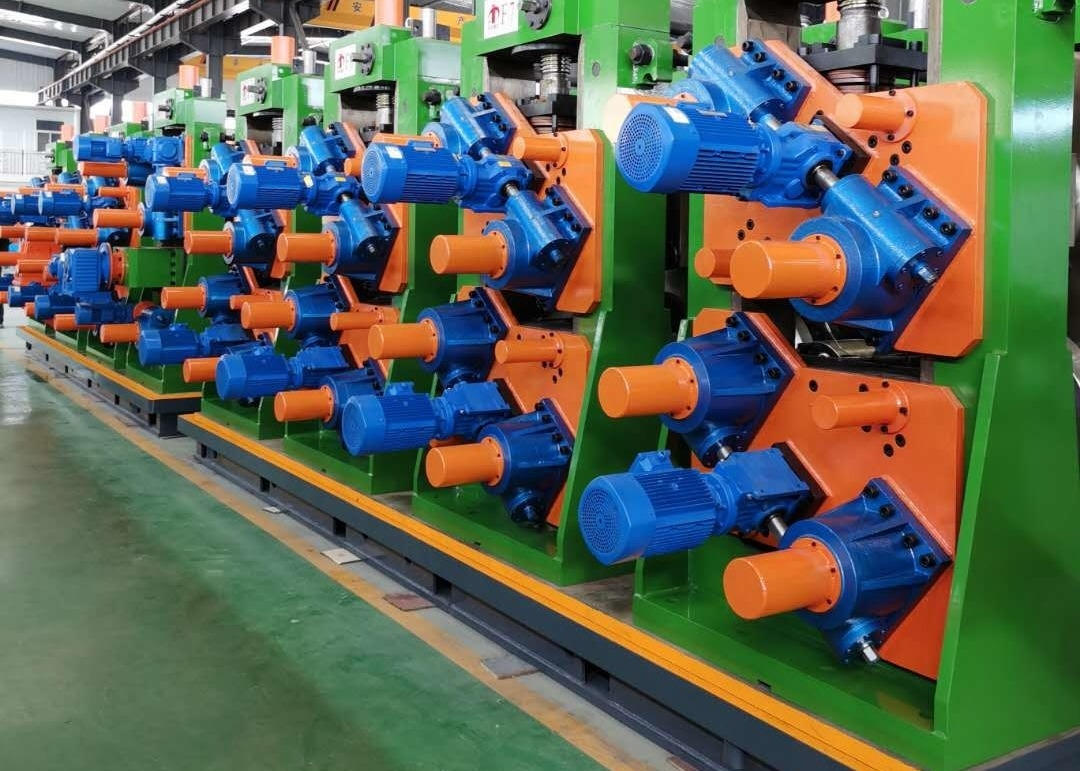

生産名: | 最高速度 120m/分 厚さ 2-8 mm 溶接パイプ製造機 緑色溶接チューブ ミル ライン | 応用: | 天然ガス、排水管、3 NB チューブ生産 |
---|---|---|---|
電圧: | 380V/220V | パイプ径: | 55X55-160X160mm |
厚さ: | 0.7-2.5mm | スピード: | 25トン/時 |
キーワード: | グリーンカラー溶接チューブミルライン | ||
ハイライト: | 120m / Min 溶接パイプ製造機、8Mm 溶接パイプ製造機、120m / Min 溶接パイプミル,8Mm Welded Pipe Making Machine,120m / Min Welded Pipe Mill |
Uncoiler→ Shear&welding machine→ Accumulator (Cage) →Forming machine→ HFwelding→ Sizing machine→ Flying saw (Cold saw) → Run out table→hydro testing→API standard のエンドフェーシング端面機器、UT試験、ECT試験など
このマシンは、国際市場の要件を満たすために当社であり、当社の LW シリーズ ユニットと FF 成形技術を組み合わせて、自動正方形および長方形チューブ ミル ラインを開発しました。変形を柔らかくするために採用され、変形応力が集中せず、鋼管の強度が向上します。成形プロセスは複合金型設計を採用しており、金型一式で指定範囲内の任意の仕様の角形鋼管を製造できます。ロールは完全に共有され、ロールは 90% 節約でき、ロール交換時間は 90% 削減でき、生産能力は 80% 増加し、複数の品種や小ロットの生産モードに対応できます。
素材仕様
YB189-64規格準拠 | |
素材 | 低炭素鋼および低合金構造用鋼 |
機械的性質 | σb≦380MPa、σs≦275MPa |
ストリップ幅 | 50~240mm |
ストリップの厚さ | 0.4~2.75mm |
コイルのID | Φ508mm |
コイルの外径 | φ1800mm |
コイル重量 | ≤3.0T |
溶接管仕様
丸パイプ径 | 55X55-160X160mm |
パイプの厚さ | 0.4~2.75mm |
仕上げパイプ長 | 4~6m |
切断長精度 | ±2mm |
成形速度 | 60~120m/分 |
電力、水、空気の供給
力 | 回線の電力量 | 約600KW |
電源 | 380V/60Hz/3相 | |
循環冷却水 | フロー | 20T/h~30T/h |
プールのボリューム | 30m3 | |
圧縮空気 | フロー | 5m3/分 |
プレッシャー | 5~11kg/cm2 |
ワークショップが必要:
幅6m、長さ70m、天井レールから地面までの高さ5m以上。 |
1.) 設置のためにエンジニアを派遣し、この機械を正しい方法で操作する方法を従業員にトレーニングします。
2.) 保証チーム
1年間の品質保証、生涯保証修理。品質保証期間内であれば、人的ミスによる故障を除き、無償で修理部品を提供いたします。品質保証期間後は、スペアパーツの費用のみを請求してください。
3.)販売前および販売後のサービスを提供します。
事前販売サービス: ワークショップの設計、および生産出力の設計
アフターサービス: インストールとトレーニング、および作業のための熟練したエンジニア。
4.) 私達はまた何ヶ月か 1 年あなたのために働くエンジニアを送ってもいいです。エンジニアは、アウトプットを改善し、無駄を減らし、コストを削減するお手伝いをします。
5.) ステンレス鋼管製造/炭素鋼管製造のプロジェクト全体の事前販売サービス設計を提供します。
6.) 積み込みと発送は弊社が負担いたします。
