| 起源の場所: | 中国 |
| ブランド名: | TENGTIAN |
| 証明: | CE ISO9000 BV |
| モデル番号: | HG76 |
精密チューブミール 一般的な紹介
HG76高周波溶接管生産ラインは,平面パイプ30-89mmおよびそのサイズに合わせて平面パイプ,厚さ1-3mmを生産するように設計されています.生産ラインは,良質の加工と高精度組立で溶接鋼管を製造することができます..
設計のガイドラインによると,作業の性質と環境,安全性と生産の性質を改善し,高い効率を保証するためにロールのコストを削減します.HG76の生産ラインは二重半径の穴のデザインスタイルを採用します.
高周波溶接管ミール 主なパラメータと仕様
|
(1) 材料の仕様: |
|
|
スタンダード |
国際標準のチューブミール機 |
|
材料 |
鉄鋼 |
|
メカニカルプロパティ |
σb≤520Mpa,σs≤365MPa |
|
ストライプ幅 |
60~240mm |
|
ストライプ厚さ: |
1〜3mm |
|
コイル内径 |
Φ508mm |
|
コイルの外径 |
Φ1300 φ2000mm |
|
コイル重量 |
≤5T |
|
(2) パイプ仕様 |
|
|
パイプ直径 |
25~76mm |
|
長さ |
3~6m |
|
パイプ切断精度 |
0-6mm |
|
形成 速度 |
2mm 厚さの場合は最大 80m/min |
|
(3) 購入者は自社で供給する |
|
|
ワークショップ |
60x12m,H>5m (クレーンから地面) |
|
パワー |
約3500KW 380V/60Hz/3相 |
|
循環冷却水 (全システム) |
流量:30+30 CBM |
|
圧縮空気 |
流量:5m3/min |
|
ケーブル |
私のマシンの外のケーブルは 修理の場所から買えます |
ストリップスチールからコイル→アンコイル →エンドストレイター→フラッテナー→シアウェルダー→貯蔵材料ユニット →形状,溶接,冷却,正確なパイプ 直径 →正確なパイプ長度,切断→検査 →パッケージ

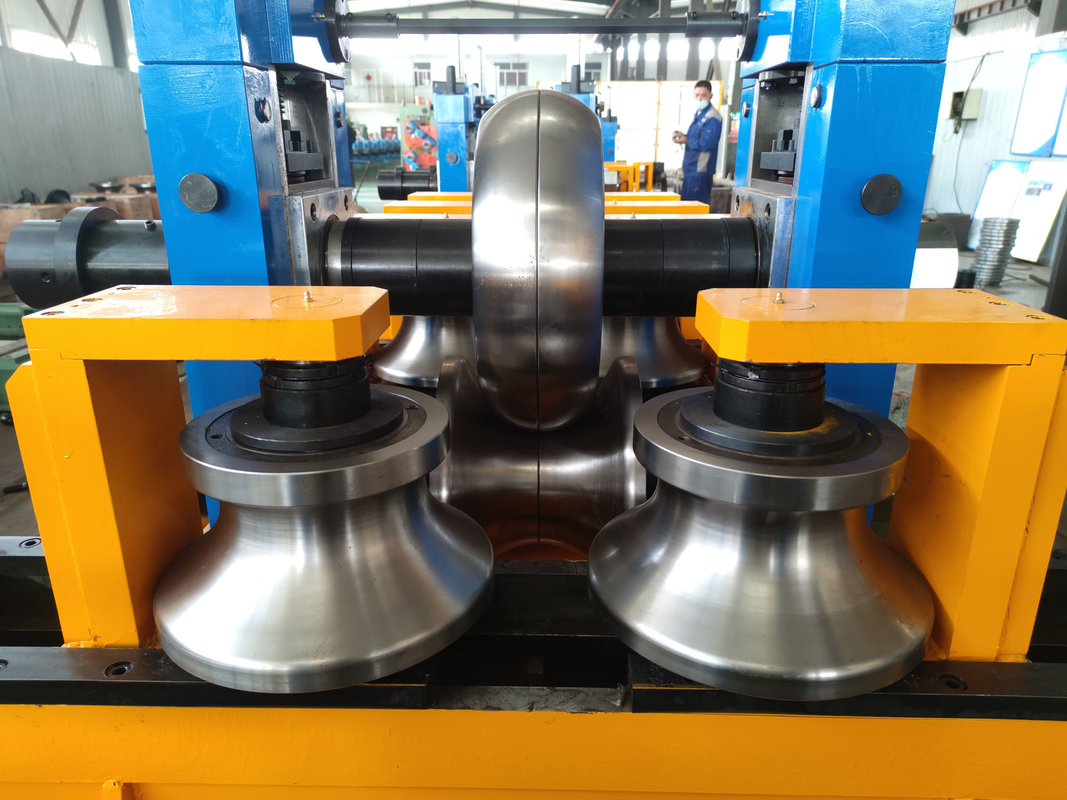

精密管の工場
