| 起源の場所: | 中国 |
| ブランド名: | TENG TIAN |
| 証明: | ISO9001/BV |
| モデル番号: | HG50 |
| 属性 | 値 |
|---|---|
| アフターサービス | 機械の海外サービスに対応可能なエンジニア |
| パイプ材質 | 炭素鋼 |
| 電圧 | 380V |
| 電力 | 300KW |
| 速度 | 100m/分 |
| パイプ形状 | 角型、長方形、LTZ |
| 保証 | 1年 |
| 成形プロセス | ロール成形 |
| 主モーター出力 | 22-75KW |
| 電力 | 380V、50Hz、3相 |
| 切断ソー | コールドソー & フリクションソー切断 |
| 色 | 青 |
| 重量 | 5トン |
| 制御システム | PLC制御 |

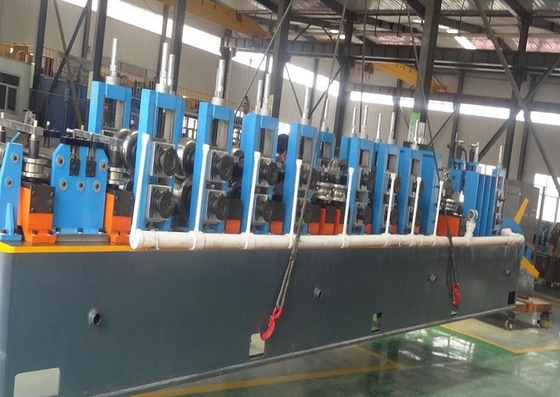

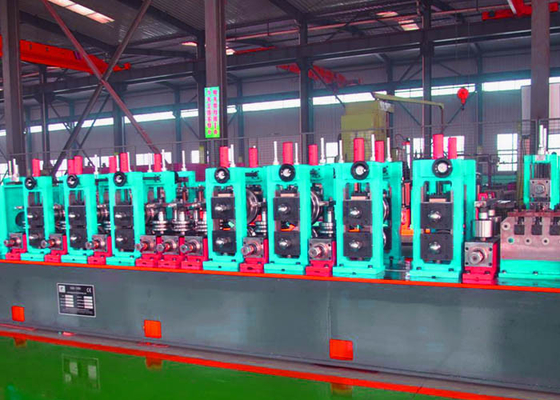

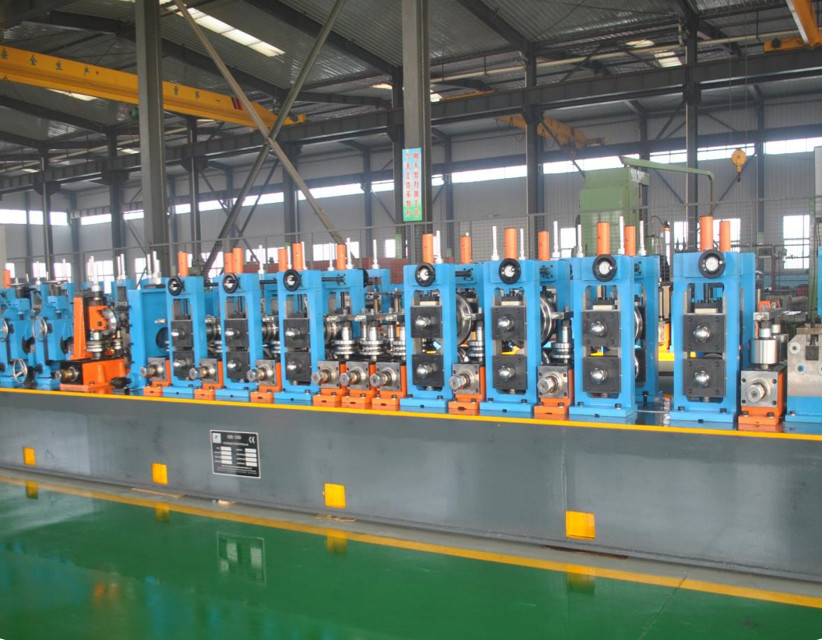

HG65高周波ストレート溶接パイプミルラインは、溶接鋼管の製造用に設計されています。国内外の先進的なパイプ製造技術を組み込み、当社の革新的な生産ラインは、経済的かつ実用的なソリューションを提供します。
| モデル | 厚さ (mm) | 仕様 (mm) | 速度 (m/min) | 主エンジン (kw) | 電力 (kw) | 面積 |
|---|---|---|---|---|---|---|
| H20 | 0.3-1 | 8-20 | 30-120 | 55 | 60 | 7*50 |
| H32 | 0.3-2.0 | 12-32 | 30-120 | 75 | 100 | 7*50 |
| H50 | 0.8-2.5 | 16-50 | 30-110 | 110 | 150 | 7*60 |
| H60 | 0.8-3 | 20-60 | 30-100 | 132 | 200 | 7*65 |
| H76 | 1-3 | 12-76 | 30-100 | 320 | 250 | 8*80 |
| H89 | 1-4 | 32-89 | 30-80 | 350 | 300 | 8*80 |
| HG114 | 1.5-5 | 45-114 | 30-60 | 400 | 300 | 10*100 |
| HG165 | 3-7 | 60-165 | 30-50 | 600 | 400 | 10*110 |
| HG219 | 4-8 | 114-219 | 20-40 | 800 | 500 | 12*150 |
| HG273 | 4-10 | 114-273 | 15-30 | 1000 | 600 | 18*160 |
| HG325 | 4-12 | 165-325 | 10-30 | 1200 | 600 | 18*180 |
| HG426 | 4-16 | 165-426 | 8-25 | 1400 | 800 | 18*180 |
| HG508 | 4-20 | 219-508 | 8-20 | 2000 | 1000 | 21*180 |
ローディングカー → アンコイル → 切断と溶接 → アキュムレータ → 成形、HF溶接、アニール溶接機、バリ取り、冷却、サイジング、矯正 → STDコールドカッティングソー → 搬送 → 静水圧試験 → エンドフェーサー → ストレートナー → 梱包 → 保管
