| 起源の場所: | 中国 |
| ブランド名: | TENGTIAN |
| 証明: | CE ISO9000 BV |
| モデル番号: | HG200 |

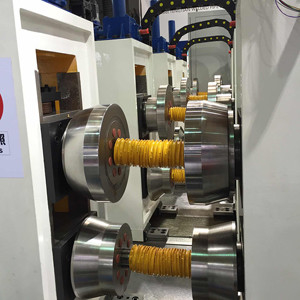

オートマティックチューブミール 一般的な紹介
200x200mm 1ロール形成自動チューブミール設備 高精度は,平方パイプ100x100-200x200mmとサイズに応じて生産するように設計されています.ロールパス設計の採用質の高い加工と高精度組立により 溶接鋼管を製造できます
設計のガイドラインによると,作業の性質と環境,安全性と生産の性質を改善し,高い効率を保証するためにロールのコストを削減します.HG200の生産ラインは,二重半径の穴のデザインスタイルを採用します..
200×200mm 1ロール形成自動チューブミール設備 高精度パラメータと仕様
|
(1) 材料の仕様: |
|
|
スタンダード |
国際標準のチューブミール機 |
|
材料 |
鉄鋼 |
|
メカニカルプロパティ |
σb≤520Mpa,σs≤365MPa |
|
ストライプ幅 |
400~800mm |
|
ストライプ厚さ: |
1〜3mm |
|
コイル内径 |
Φ508mm |
|
コイルの外径 |
Φ1300 φ2000mm |
|
コイル重量 |
≤4T |
|
(2) パイプ仕様 |
|
|
パイプ直径 |
平方パイプ:100x100-200x200mm |
|
長さ |
3~6m |
|
パイプ切断精度 |
0-6mm |
|
形成 速度 |
2mm 厚さの場合は最大 90m/min |
|
(3) 購入者は自社で供給する |
|
|
ワークショップ |
60x12m,H>5m (クレーンから地面) |
|
パワー |
約3500KW 380V/60Hz/3相 |
|
循環冷却水 (全システム) |
流量:30+30 CBM |
|
圧縮空気 |
流量:5m3/min |
|
ケーブル |
私のマシンの外のケーブルは 修理の場所から買えます |
ストリップスチールからコイル→アンコイル →エンドストレイター→フラッテナー→シアウェルダー→貯蔵材料ユニット →形状,溶接,冷却,正確なパイプ 直径 →正確なパイプ長度,切断→検査 →パッケージ
オートマティックチューブミールのための私たちの工場
