| 起源の場所: | 河北、中国 |
| ブランド名: | Tengtian |
| 証明: | CE, ISO9001, BV |
| モデル番号: | 60 |

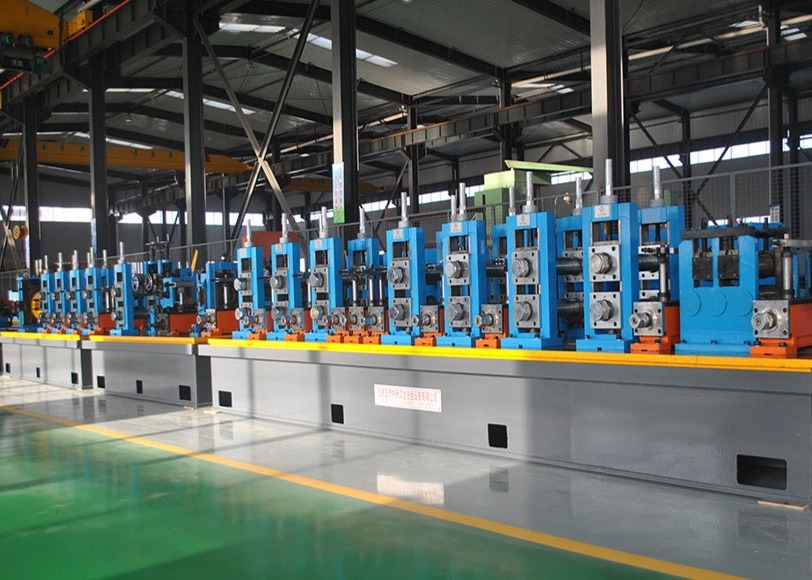

| 生産名 | 色 青 機械 カーボン 鋼 直径 33.7-60.3mm 速度 70m / min チューブ ミル 機械 |
| パイプ直径 | 21 - 63mm |
| 製品のスピード | 最大 50m/min |
| マックス.平方パイプの厚さ | 0.8-3.0mm |
| 認証 | CE ISO |
| 形成 速度 | 最大80m/min |
| キーワード | 高周波溶接パイプミール |
HG89高周波溶接管生産ラインは,厚さ33.78×60.3mmと1.5-4.0mmの丸い管の溶接管を生産するために設計されており,同じサイズの正方形パイプです.ロールパス設計を採用し,生産ラインは,良質の加工と高精度組立で溶接鋼管を製造することができます..
| モデル | 直径 (mm) | 厚さ (mm) | 速度 (m/min) | 主電源 (kw) | HF溶接機 (KW) | 面積 (m2) |
|---|---|---|---|---|---|---|
| HG32 | 10から32 | 0.4-15 | 30〜100 | 250 | 100 | 12×100 |
| HG50 | 12〜50 | 0.6-25 | 30~90 | 300 | 150 | 12×100 |
| HG76 | 12から76 | 1〜3 | 30~90 | 320 | 200 | 12×100 |
| HG89 | 32~89 | 1から4まで | 30~80 | 350 | 300 | 12×100 |
| HG114 | 45から114 | 1.5-5 わかった0 | 30〜60 | 400 | 300 | 12×100 |
| HG165 | 60から165 | 3から7 | 30〜50 | 600 | 400 | 12×100 |
| HG219 | 114-219 | 4から8 | 20〜40 | 800 | 500 | 15×150 |
| HG273 | 114-273 について | 4から10 | 15〜30 | 1000 | 600 | 18×160 |
| HG325 | 165-325 年 | 4から10 | 10〜30 | 1200 | 600 | 12×100 |
| HG426 | 165-426 年 | 4-12 について7 | 8〜25 | 1400 | 800 | 12×100 |
| HG508 | 219〜508 | 4 から 16 | 8から20 | 2000 | 1000 | 12×100 |
この機械は,丸いパイプ,四角パイプ,変形パイプを含む,溶接鋼管の製造のために設計されています.生産ラインは,良質の加工と高精度組立で溶接鋼管を製造することができます..
| スタンダード | 標準YB189-64に準拠する |
|---|---|
| 材料 | 低炭素鋼と低合金鋼 |
| メカニカルプロパティ | δs≤345Mpa δb≤610Mpa |
| ストライプ幅 | 50~200mm |
| ストライプの厚さ | 1.5-4.0mm |
| コイル内径 | φ480 〜 φ570mm |
| コイルの外径 | φ1000?? φ1800mm |
| コイル重量 | ≤4.0T |
| パイプ直径 | 方形パイプ:15x15-50x50mm丸いパイプ 17.2-60.3mm厚さ:1.5-4.0mm |
|---|---|
| 長さ | 6〜12m |
| パイプ切断精度 | 0-6mm |
| 形成 速度 | 10〜50m/min |
| ワークショップ | 60x6m,H>5m (クレーンから地面) |
|---|---|
| パワー | 約.1212KW 380V/50Hz/3相 |
| 循環冷却水 (全システム) | 流量:20T/h30 T/h プール容量:30m3 |
| 圧縮空気 (システム全体) | 流量:5m3/min 圧力: 5-7kg/cm2 |
| ほか | 販売者が供給するリスト |
ストリップスチールからコイル→アンコイル →エンドストレイター→フラッテナー→シアウェルダー→貯蔵材料ユニット →形状,溶接,冷却,正確なパイプ 直径 →正確なパイプ長度,切断→検査 →パッケージ
