| 起源の場所: | 中国 |
| ブランド名: | TENGTIAN |
| 証明: | CE ISO9000 BV |
| モデル番号: | 4 x 1600 |

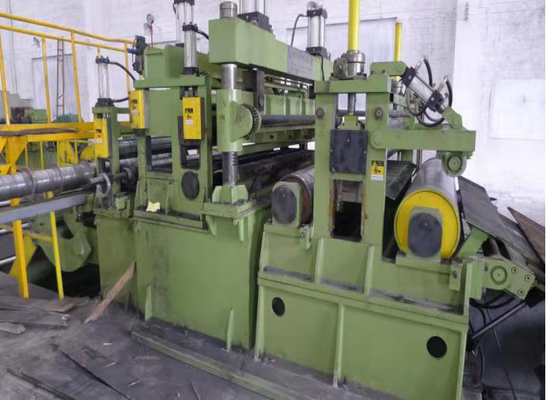

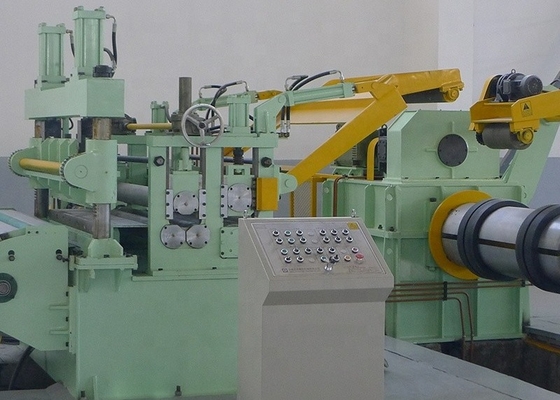

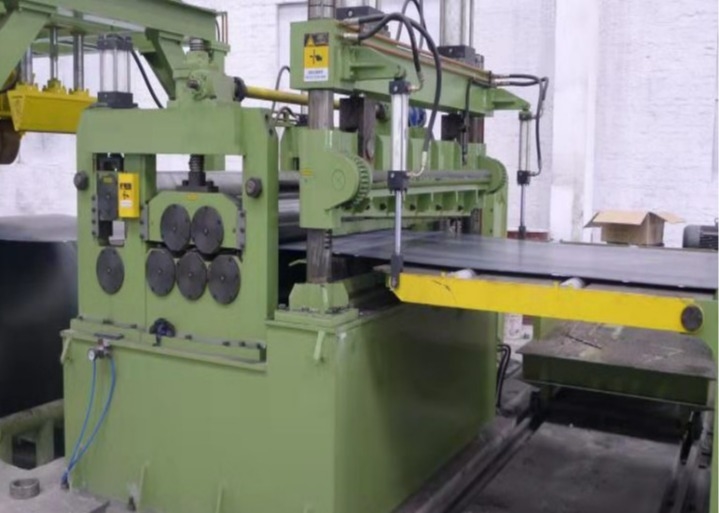

この生産ラインは,熱冷却された普通の炭素構造鋼の 800~1600mm 幅と 0.5-4mm 厚さの連続した縦切削ストライプに適しています.低合金構造鋼および他の材料1600 × 0.5 ~ 4mm 切断ユニットと呼ばれます.
1材料の仕様
材料 低炭素HRC (Q235, σs=250Mpa,σb=500Mpa)
コイル厚さ0.5~4.0mm
コイル幅 300~1600mm
コイル重量 ≤20t
内径 Φ508/610
外径 ≤Φ1800mm
2. 完成品仕様
コイル重量 20t
内径 Φ508mm
外径 Φ1800mm
幅の精度 ±0.10 mm (厚さ0.5〜3.0)
±0.20mm (厚さ3.1-4.0)
切断精度 ≤5% プレートの厚さ (0.08-0.20mm)
コイル開口速度 90~120m/min
3設備データ
(1) 電源:電圧 380V 周波数 50HZ 設置電源 約330kw
(2) 空気力 圧力 0.4-0.6Mpa 空気需要 0.2m3/min (圧縮状態)
| 違う 違う | 名前 |
| 1 | コイルの準備段階 |
| 2 | コイルカー |
| 3 | 解巻器 |
| 圧力導体装置 | |
| 4 | クランプ&ストレイトナー |
| 5 | 毛刈り |
| 6 | 1# 蓄電器 |
| 7 | 誘導装置 |
| 8 | ピンチロール |
| 9 | 切断機 |
| 10 | エッジリバンド |
| 11 | 耐用テープテーブルと材料の尾プレッシングプレート |
| 12 | 2# 蓄電器 |
| 13 | 分離装置 |
| 14 | ストレージプレート |
| 15 | 3ロールのストレンスバー・エクストルージング・マシン |
| 16 | ステアリングロールとフードヘッドガイドプレート |
| 17 | リコイラー+ローリングサポート |
| 18 | 荷下ろし車 |
| 19 | 隔離器具およびその他の加工部品 |
| 20 | 液圧式ペヌマティックシステム |
| 21 | 電気システム |
| 22 | オイルパイプ,エアパイプ,ケーブル |
| 23 | 固定ボルトとアクセサリー |
顧客のニーズに応じて上記の情報に適切な変更を行う
1機器の保証は1年 長期のメンテナンス
2設備の一般組み立て図,基礎図,管路図,電気図図,磨き部品図,その他の必要図を用意する.
3会社にはフルタイム技術サービスチームがあり,主にエンジニアと技術者で構成されています. ユーザーの通知を受け取った後,私たちはすぐに答えることができます.販売後サービスのためにいつでもユーザーのサイトに誰かを送る.
