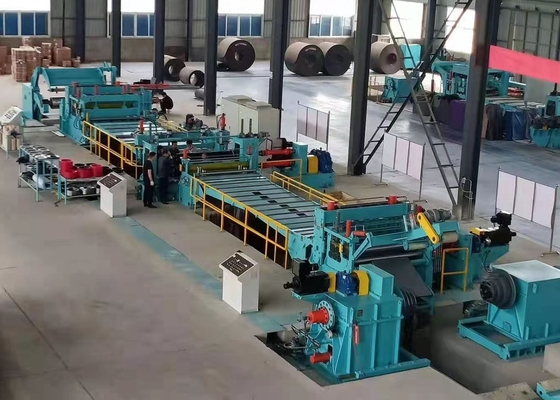

装置構造の説明
注: このパラメータリストは参照のみであり,最適な結果を得るためには,両当事者によって具体的なパラメータはまだ議論する必要があります.
1.コイルカー
目的:コイル材料をコイル解き機に運ぶ.
構造: 車は床の下の道路に設置され,主に車座席と移動車輪軸,v型素材のフレームとガイドバーで構成されています.移動式減速モーターとリフティングオイルシリンダー.
2. 解巻器
用途:原鋼コイルを支える.
構造:ダブルサポートタイプ.ドラム,トランスミッションボックス,トランスミッションメカニズム,空気ドラムブレーキ,中央スライド上のロールの膨張と収縮によって.ベルトが着用されると,モーターは材料の頭部を積極的に開きます.生産ラインが連続して動いているとき,減速モーターの出力軸はクラッチを通って離動し,モーターは動かない.コイル材料は,牽引ストレートナーまたは切断マシンによって駆動されます鼓のブレーキによって解き放たれる緊張がもたらされます.
技術仕様:

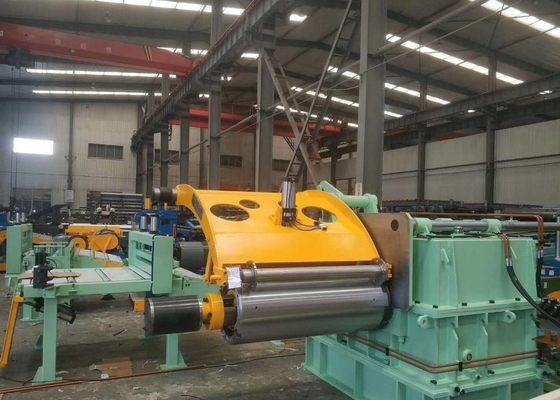

3- わかった圧力導体装置
目的: 曲がった材料の頭部を外し,牽引直線機に挿入する.
構造:ローラー,ローラー,プレートから構成されています.ロールのコーティングを曲がり,ロールの材料の頭部を締め出すための水圧圧,材料の展示物の電気回転ショベルヘッドは,夜の圧力拡張と水力振動でプレートをサポート材料の頭部を並べてプレートヘッドを引っ張りますThe bending roll is pushed by the oil cylinder and matched with the support plate of the shovel head to press the plate head straight so as to facilitate the material head to expand into the traction flatting machine.
技術仕様:

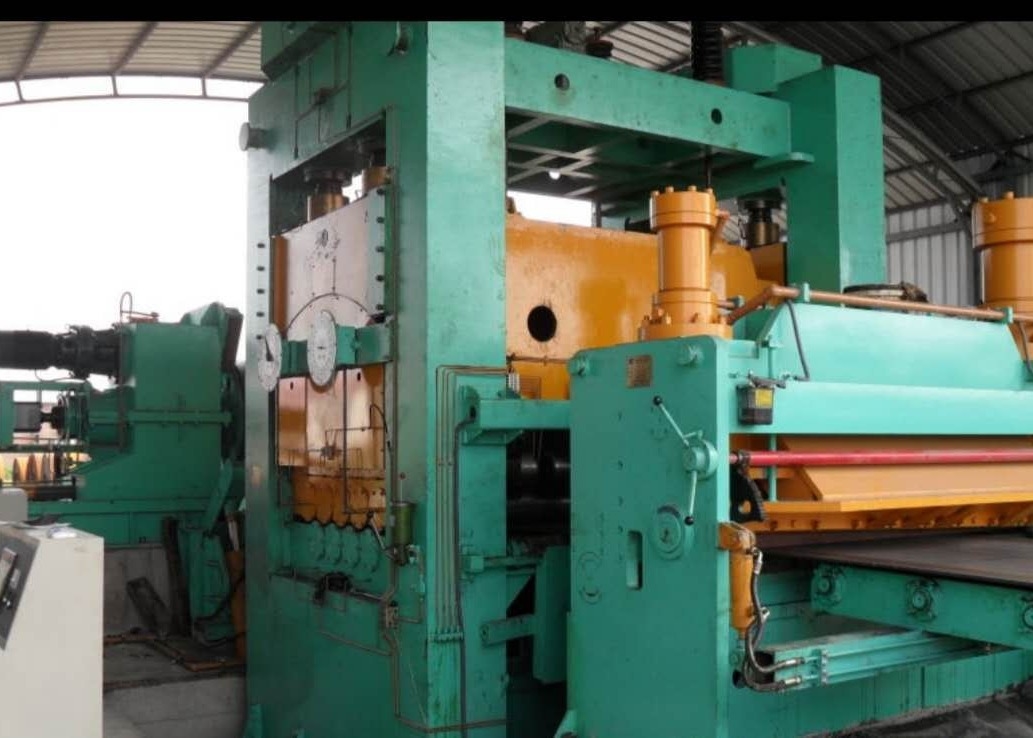

4- わかったプル&ストレイトナー
目的:プレート材料を校正し,材料の頭部を切断機に入力する.
構造: 1 組のピンチフィッティングロール,5 つのレベルリングロール,フレームと駆動システムで構成されています. クランピングロールはオイルシリンダーによって上げられ,下げられます.5の平衡ロールが上 2と下 3に配置されています,上部ロールは電気力によって圧迫されます.作業ロールは,ギア配送箱とユニバーサルカップリングを通じて直流モーターによって駆動されます.
技術仕様:
ü 速度
60m/min/ 厚さ≥3.5mm
90m/min/厚さ≤3.0mm
5- わかった毛刈り
用途:不規則なプレートヘッドを切断し,鋼板を処理する.
構造: 壁板,上部と下部のナイフシート,長方形の刃 (刃の4つの側面が使用可能),クリアランス調整メカニズム,同期ギアシャフトと駆動シリンダーで構成されています..手動制御の切断.水力式スイングブリッジ付きの放出側,ブリッジ収集プレートヘッドの下.
技術仕様:
刃の材料 C12MoV
オイルシリンダー Ø150X80mm 2個
6- わかった1# 蓄電器
構造:水力式ダブルスイングブリッジ,曲線素材のフレームとローラーテーブル付きのスイングブリッジで構成されています.
トランジションロール直径90-100mm,ロール表面をクロム塗装
材料の頭を通過することを容易にするため,トランジションプレートはロールの間に敷かれます.
スイングシリンダー Ø 100 x1000mm 2個
穴の大きさ:長 × 幅 × 深さ = 約5000X2200X3000mm
7- わかった中心装置
使用: 片面材料の直線方向を導いて,切片の直線性を向上させる
材料.構造:垂直ロールガイドを採用,主にスクリュー棒,磨き棒,スライドシート,垂直ガイドロール,制御モーター,制御ハンドホイールとアイラーで構成されています.
技術仕様:
ガイドローラー Ø 100mm直径,GCr15のための材料,6pcs
ローラー直径 Ø90mm,表面はクロム塗装.
2つのモーターがそれぞれガイドホイールを動かし,ガイド幅を調整する
8- わかったピンチロール
使用: クリップフードヘッドを切断機に
構造:
ローリングの直径 Φ 200mmのローリングパンが
下のロールは,クラッチ装置付きACモーターで動きます.
上部ローラーが消極で,シリンダーを上げます
9切断機(2本ナイフ ベースタイプ)
用途: 片面材料を長さで様々な幅に切る
構造: スライダータイプ. ツールの両側,上下軸,軸間隔調整メカニズム,トランスミッション装置など. DCモーターは,減速器を通してツールの軸の回転を動かす.ギアボックスとユニバーサル・カップリング便利なツール交換のために開閉するサイドツールリストをモーターで動かす. 迅速な交換ナイフ装置を含む.
技術仕様:
ナイフシャフトの仕様:320 x2000mm Ø,材料は42CrMo,表面は硬いクロム塗装.
ナイフ軸テーブルの肩ジャンプ 0.01mm;切断軸直径ジャンプ 0.025mm/1m;ナイフ軸平行 0.03mm/1m
10. エッジリバンドル(2セット)
目的:切断機で切断されたシート材料のスクラップエッジを収集する
構造:水平.生産ラインの両側に位置し,AC速度調節モーター駆動.モーター,減速機,ローリングクローと放出装置で構成されています.エッジワイヤーは,ティック・タック・トー・ホイールから派生しています
技術仕様:
エッジのリバウンド幅 3-20mm
巻き戻し重量 400kg/セット
リワイド速度 0-100m/min
モーター YVP7.5kw,2セット
11. 2# 蓄電器
目的: 切断機と巻き込み機間の速度同期を制御するために使用される
構造:単一のスイングブリッジ,弧形素材のラックとローラーテーブル付きのスイングブリッジで構成されています.
技術仕様:
トランジションロール直径90-100mm,ロール表面クロム塗装 トランジションプレートは,材料ヘッドのスイングシリンダーの通過を容易にするためにロールの間に敷かれています Ø100 x1000mm,2pcs
穴の大きさ:長 × 幅 × 深さ = 約5000X2200X5000mm12.コイル分離機
目的:ガイドストライプ分離
構造:隔離板を横に移動させることができる2つの分離器があります.液圧ロールは,分離器の2つのグループの間に設置され,レイツが隔離板から飛び出すのを防ぐ.
