| 起源の場所: | 中国 |
| ブランド名: | TENGTIAN |
| 証明: | CE ISO9000 BV |
| モデル番号: | SS 60 |

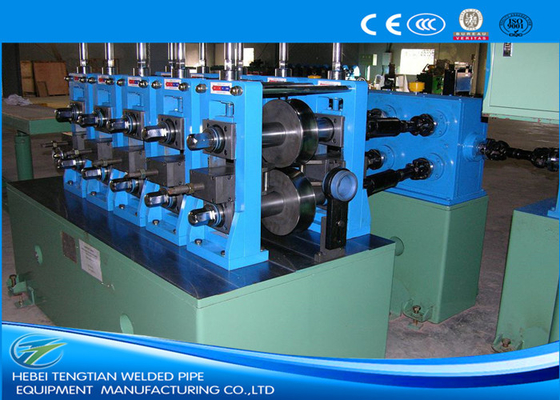

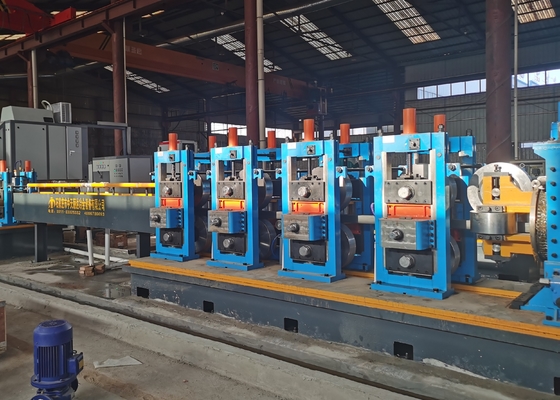

高周波溶接管の生産ラインは,直径 Φ12-Φ60mm,壁厚さ 0.4-1.8mm の電気溶接不?? 鋼管を生産するために使用されます.設備は高精度で安定性があります主な機器は,各部品の精度を保証するために,CNC加工センターで処理され,機械全体の精度を保証し,製品の品質を保証します.
| (1) 材料の仕様: | |
| 材料 | 炭素鋼 |
| メカニカルプロパティ | δs≤500Mpa δb≤235Mpa |
| ストライプ幅 | 36~190mm |
| ストライプ厚さ: | 0.4-1.8mm |
| コイル内径 | Φ460〜Φ520mm |
| コイルの外径 | Φ1200-Φ1800mm |
| コイル重量 | 2.5T |
| (2) パイプ仕様 | |
| パイプ直径 | 丸いパイプ:φ12-φ60mm |
| 厚さ | 0.4-1.8mm |
| 長さ | 6〜8m |
| パイプ切断精度 | ±1.5mm |
| 形成 速度 | 20〜120m/min |
| (3) 購入者は自社で供給する | |
| ワークショップ | 80x6m,H>5m (クレーンから地面) |
| パワー | 約450KW 380V/50Hz/3相 |
| 循環冷却水 (全システム) |
流量:20T/h30 T/h プール容量:40m3 |
| 圧縮空気 | 流量:5m3/min 5-7kg/cm2 |
●使用説明書 (配達日より1ヶ月前に提供)
●検査証明書 (配達時に提供)
●積載注文 (配達時に提供)
●図面図 (配送日より1ヶ月前に提供)
●地面ベース図 (配送日より1ヶ月前に提供)
●電気 の 原理 の 図
●全組立てラインの各ユニットの図面
● 脆弱 な 部分 の 部分 図
