| 起源の場所: | シーチヤチョワン |
| ブランド名: | hebeitengtian |
| 証明: | CE |
| モデル番号: | HG60 |
| 属性 | 価値 |
|---|---|
| 製品名 | ミールローラーパイプとチューブ 丸いパイプのための炭素鋼チューブ製造機械 |
| 材料 | 低炭素鋼,低合金鋼など |
| 製品のスピード | 100m/min |
| 形成方法 | ローラーミール |
| 制御システム | PLC |
| 色 | 青い |
| 床面積 | 60m×12m |
| 電源 | 200kw |

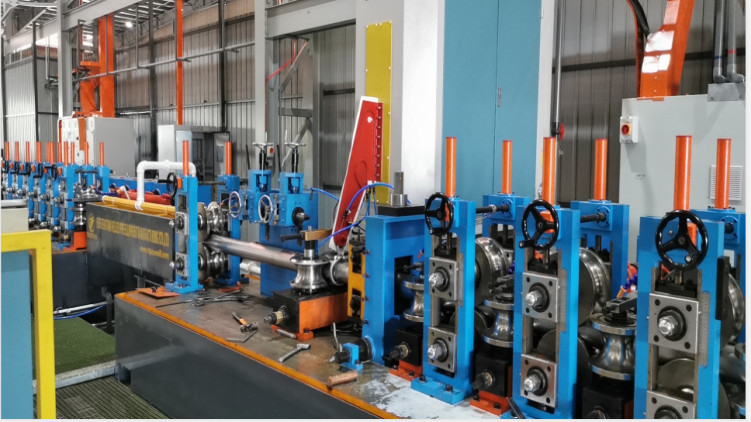

HG60 スチールチューブ製造機械は,タッチスクリーンHMIとPLCデジタルプログラム制御の合理的な設計構造を備えています.この自動システムは:
この冷回転型造形機は,多チャネル型造形機を使用して,金属コイルをプラスチック変形によって特定の断面プロファイルに変換します.これは,チャネル鋼を含む様々な鋼材プロファイルの生産のための専門機器です高速ガードレイルプレート
パイプとチューブ製造のために準備された炭素鋼のコイル
炭酸鋼のコイルは,アンコイラーに置かれます
コイルストックが均等な加工のために平らな

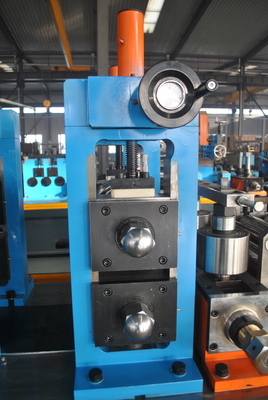

平面鋼は,パイプの形を作るために,形成ロールを通過します
ロール は 鉄鋼 を 指定 さ れ た サイズ や 形 に 作り出す
電気抵抗溶接機がパイプ/チューブ形成を完了する
縫合が均等な表面仕上げのために滑らか
最終パイプ/チューブが必要な長さに切断される
| 違う 違う | モデル | パイプサイズ | 厚さ | 速度 (m/min) | 容量 (KW) | HF (KW) | 面積 (LxWメートル) |
|---|---|---|---|---|---|---|---|
| 1 | HG20 | ø8 - ø20 mm | 0.3〜1.5mm | 30 - 150 | 210 | 100 | 40*12 |
| 2 | HG32 | ø10 - ø32 mm | 0.4~2.0mm | 30 - 150 | 300 | 150 | 40*12 |
| 3 | HG50 | ø16 - ø50 mm | 0.7~2.5mm | 30 - 150 | 410 | 200 | 60*12 |
| 4 | HG60 | ø22 - ø60 mm | 0.9〜3.0mm | 30 - 150 | 410 | 200 | 60*12 |
| 5 | HG76 | Ø25 - ø76 mm | 1〜4mm | 30 - 120 | 580 | 300 | 80*16 |
| 6 | HG89 | Ø32 - ø89 mm | 1〜4.5mm | 30 - 100 | 660 | 300 | 100*16 |
| 7 | HG114 | Ø45 - ø114 mm | 1.5~5mm | 30 - 80 | 920 | 400 | 100*16 |
| 8 | HG140 | Ø50〜 ø140 mm | 1.5~5.5mm | 30 - 80 | 920 | 400 | 100*16 |
| 9 | HG165 | Ø60 - ø165 mm | 2〜6mm | 30 - 60 | 1100 | 500 | 100*16 |
| 10 | HG219 | Ø114 - ø219mm | 3〜8mm | 20 - 45 | 1400 | 600 | 150*16 |
| 11 | HG273 | Ø114 - ø273mm | 4〜12mm | 15 - 30 | 2100 | 800 | 160*18 |
| 12 | HG325 | Ø165 - ø325 mm | 4〜14mm | 10 - 30 | 2500 | 1000 | 200*24 |
| 13 | HG426 | Ø165 - ø426 mm | 4 - 16mm | 8 - 25 | 2900 | 1200 | 250*24 |
| 14 | HG508 | Ø219〜 ø508 mm | 5~18mm | 5 - 18 | 3400 | 1600 | 300*24 |
| 15 | HG610 | Ø355 - ø610 mm | 5~18mm | 5 - 18 | 3700 | 1600 | 300*24 |
| 16 | HG760 | Ø426 - ø760 mm | 5〜20mm | 5 - 20 | 4300 | 1800 | 300*24 |
