| 名前: | 高出力冷式サーブ切断機 丸型パイプ機のための鋼管製造機 | 適用可能な材料: | 炭素鋼 |
|---|---|---|---|
| 切断方法: | 冷たい鋸 | 設備仕様: | 指定される顧客 |
| 形成方法: | ローラーの形成 | スピード: | 20〜45m/min |
| 保証: | 1年 | 材料: | GI 炭素鋼 |
| 形状型: | 直接形成 | 研修会: | 150 x 16 m,H>5m (クレーンから地面) |
| ハイライト: | 高出力ガルバン製パイプ製造機械,冷たいソーで電磁管を作る機械,丸い鉄鋼管の製造機械 |
||

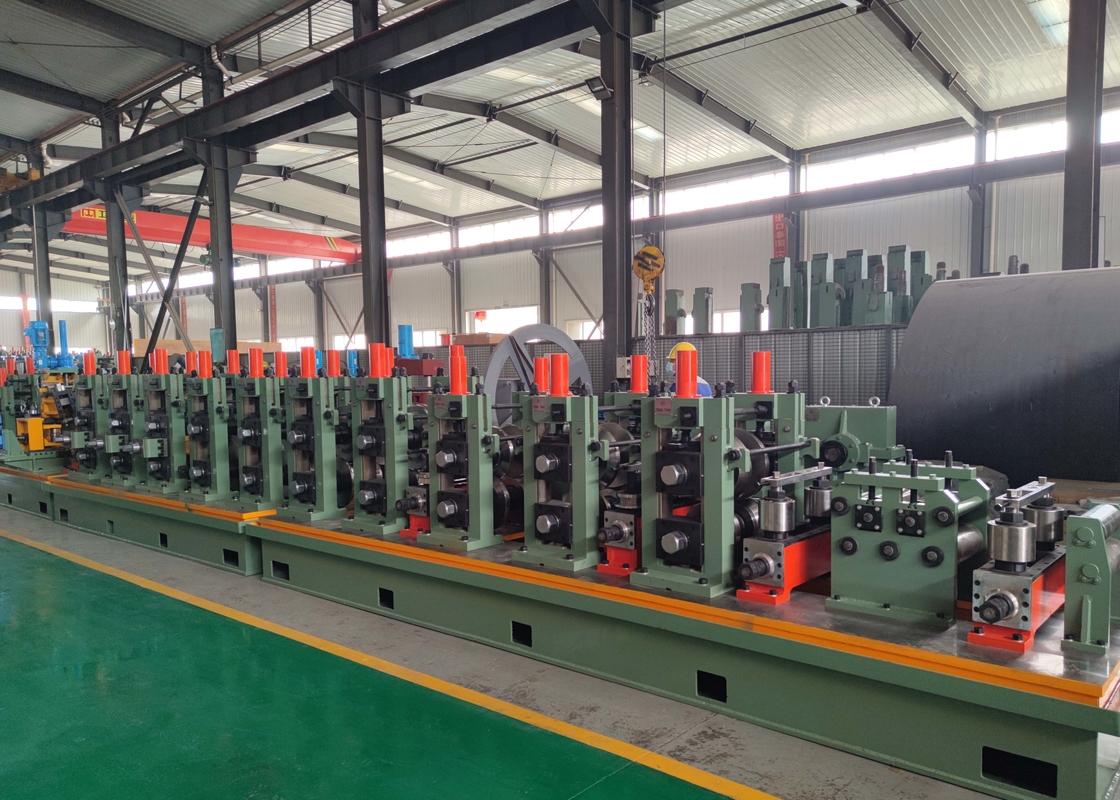

高出力冷式サーブ切断機 丸型パイプ機のための鋼管製造機
I. 紹介
すべての国がインフラストラクチャの建設を行っている状況のために,鋼管製造機械は多くの用途があります. 完成品は,建材などの様々な分野で使用されています.飾り付け鉄鋼製品のための丸いパイプマシンのための必要なGI鋼管製造機械の1つです. 低投資と高い利益,鉄鋼産業に新しい企業に適しています
II について共同製品仕様
| 違う 違う | モデル | パイプサイズ | 厚さ | 速度 (m/min) | 容量 (KW) | HF(KW) | 面積 ((LxW メートル) |
| 1 | HG20 | ø8 - ø20 mm | 0.3〜1.5mm | 30 - 150 | 210 | 100 | 40*12 |
| 2 | HG32 | ø10 - ø32 mm | 0.4~2.0mm | 30 - 150 | 300 | 150 | 40*12 |
| 3 | HG50 | ø16 - ø50 mm | 0.7~2.5mm | 30 - 150 | 410 | 200 | 60*12 |
| 4 | HG60 | ø22 - ø60 mm | 0.9〜3.0mm | 30 - 150 | 410 | 200 | 60*12 |
| 5 | HG76 | Ø25 - ø76 mm | 1〜4mm | 30 - 120 | 580 | 300 | 80*16 |
| 6 | HG89 | Ø32 - ø89 mm | 1〜4.5mm | 30 - 100 | 660 | 300 | 100*16 |
| 7 | HG114 | Ø45 - ø114 mm | 1.5~5mm | 30 - 80 | 920 | 400 | 100*16 |
| 8 | HG140 | Ø50〜 ø140 mm | 1.5~5.5mm | 30 - 80 | 920 | 400 | 100*16 |
| 9 | HG165 | Ø60 - ø165 mm | 2〜6mm | 30 - 60 | 1100 | 500 | 100*16 |
| 10 | HG219 | Ø114 - ø219mm | 3〜8mm | 20 - 45 | 1400 | 600 | 150*16 |
| 11 | HG273 | Ø114 - ø273mm | 4〜12mm | 15 - 30 | 2100 | 800 | 160*18 |
| 12 | HG325 | Ø165 - ø325 mm | 4〜14mm | 10 - 30 | 2500 | 1000 | 200*24 |
| 13 | HG426 | Ø165 - ø426 mm | 4 - 16mm | 8 - 25 | 2900 | 1200 | 250*24 |
| 14 | HG508 | Ø219〜 ø508 mm | 5~18mm | 5 - 18 | 3400 | 1600 | 300*24 |
| 15 | HG610 | Ø355 - ø610 mm | 5~18mm | 5 - 18 | 3700 | 1600 | 300*24 |
| 16 | HG760 | Ø426 - ø760 mm | 5〜20mm | 5 - 20 | 4300 | 1800 | 300*24 |
II についてI.設備の構成
解巻器: 単角形巻きは,二重拡張型と立体型マントレルの構造です. 主体と固定ベースという2つの主要部分で構成されています.主体は,拡張の必要性を満たすため,気圧システムで装備されています., 収縮し,ブレーキする.
ストレイター&レベラー:ストレイターが主に新しいコイル鋼頭料をストレイターに導くために使用されます.ストライプ鋼の頭とトレイルを平らにするために主に使用され,次のステップ切削と溶接のために準備切断溶接で鋼筋が平坦で直ぐに交わるようにする.
自動切断と溶接: テープ頭と尾の不規則な部分を切断し,前のコイルのテープ尾を次のコイルのテープ頭と並べ,それらを溶接するために使用されます.
給水器とパンシングマシン: 給水器は鋼筋をパンシングマシン位置に送り,パンシングマシンは鋼筋をパンシングし,その後それを形状部品に送ります.各サイズは,パンシング模具のセットで装備されていますポンシングマシンが 自動的に模具を交換できます
形状とサイズの部品:この部品は,鉄板を丸い四角パイプに形状するロールです.サイズはサーボモーターによって調整できます.
切断機: 連続型ノンストップ管とチューブ生産の材料切削に使用される.切断方法は冷切断機である.高出力サーボは,高精度減速機と輸入ラックとピニオントランスミッションを装備. 切断の精度 (穴距離) は±1mmです. 輸入された高精度線形ガイドレールと保護カバーをインストール
IV 設備の組成
| 違う 違う | 名前 |
| 1 | 解巻器 |
| 2 | ストレイトナーとレベルナー |
| 3 | 自動切削と溶接 |
| 4 | 蓄電器 |
| 5 | ローラー形状とサイズの部分 |
| 6 | 冷蔵庫 |
| 7 | 流出表 |
| 8 | 自動包装とパレティ化 |
IV工場の外観
