| 起源の場所: | 河北 |
| ブランド名: | TengTian |
| 証明: | CE, ISO9001, BV |
| モデル番号: | TTX |
特別直径 HG32 カーボン・スチール・スチール・チューブ製造機
私は...共通製品仕様
| タイプ | モデル (H×W) |
切断面の大きさ/mm | 横切りの面積 /cm2 |
|||
| H×B | t1 | t2 | r | |||
| HW |
100×100 | 100×100 | 6 | 8 | 10 | 21.90 |
| 125×125 | 125×125 | 6.5 | 9 | 10 | 30.31 | |
| 150×150 | 150×150 | 7 | 10 | 13 | 40.55 | |
| 175×175 | 175×175 | 7.5 | 11 | 13 | 51.43 | |
| 200×200 | 200×200 | 8 | 12 | 16 | 64.28 | |
| 200×204 | 12 | 12 | 16 | 72.28 | ||
| 250×250 | 250×250 | 9 | 14 | 16 | 92.18 | |
| 250×255 | 14 | 14 | 16 | 104.7 | ||
| 300×300 | 294×302 | 12 | 12 | 20 | 108.3 | |
| 300×300 | 10 | 15 | 20 | 120.4 | ||
| 300×305 | 15 | 15 | 20 | 135.4 | ||
| 350×350 | 344×348 | 10 | 16 | 20 | 146.0 | |
| 350×350 | 12 | 19 | 20 | 173.9 | ||
| 400×400 | 388×402 | 15 | 15 | 24 | 179.2 | |
| 394×398 | 11 | 18 | 24 | 187.6 | ||
| 400×400 | 13 | 21 | 24 | 219.5 | ||
| 400×408 | 21 | 21 | 24 | 251.5 | ||
| 414×405 | 18 | 28 | 24 | 296.2 | ||
| 428×407 | 20 | 35 | 24 | 361.4 | ||
| 458×417 | 30 | 50 | 24 | 529.3 | ||
| 498×432 | 45 | 70 | 24 | 770.8 | ||
II についてわかった紹介
鋼管は,広く使用されています:様々な民間および産業用建物構造; 長いスパン産業プラントや近代の高層ビル,特に地震が頻繁で高温の労働条件のある地域では・ 負荷容量も高く,横切りの安定性も高く,横幅も大きい大橋が必要である. 重装備,高速道路,船骨格,地雷支給,基礎処理,ダム工学など.機械の部品.
II についてI.設備の構成
:シングルコーンローリングは,二重拡張とキャンチリバーのマンドルの構造です. 主体と固定ベースという2つの主要部分を含んでいます.主体は,拡張の必要性を満たすため,気圧システムで装備されています., 収縮し,ブレーキする.
ストレイター&レベラー:ストレイターが主に新しいコイル鋼頭料をストレイターに導くために使用されます.ストライプ鋼の頭とトレイルを平らにするために主に使用され,次のステップ切削と溶接のために準備切断溶接で鋼筋が平坦で直ぐに交わるようにする.
自動切断と溶接: テープ頭と尾の不規則な部分を切断し,前のコイルのテープ尾を次のコイルのテープ頭と並べ,それらを溶接するために使用されます.
給水器とパンシングマシン: 給水器は鋼筋をパンシングマシン位置に送り,パンシングマシンは鋼筋をパンシングし,その後それを形状部品に送ります.各サイズは,パンシング模具のセットで装備されていますポンシングマシンが 自動的に模具を交換できます
形付け・サイズ付け部品:この部品は,鋼筋を冷たい曲線で固定形状にします.サイズをサーボモーターで調整できます.
切断機: 連続型冷凍製鋼生産ラインの材料切削に使用される.切削方法は水力切削です.高出力サーボは,高精度減速機と輸入ラックとピニオントランスミッションを装備. 切断の精度 (穴距離) は±1mmです. 輸入された高精度線形ガイドレールと保護カバーをインストール
IV 設備の組成
| 違う 違う | 名前 |
| 1 | 巻き込み・解き込みのリル |
| 2 | ストレイトナーとレベルナー |
| 3 | 自動切削と溶接 |
| 4 | 給餌機とパンシング機 |
| 5 | 自動形状とサイズ付け部品 |
| 6 | 切断機 |
| 7 | ローラーで |
| 8 | 自動包装とパレティ化 |

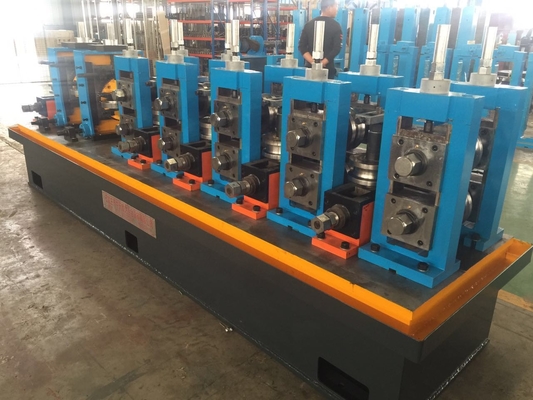

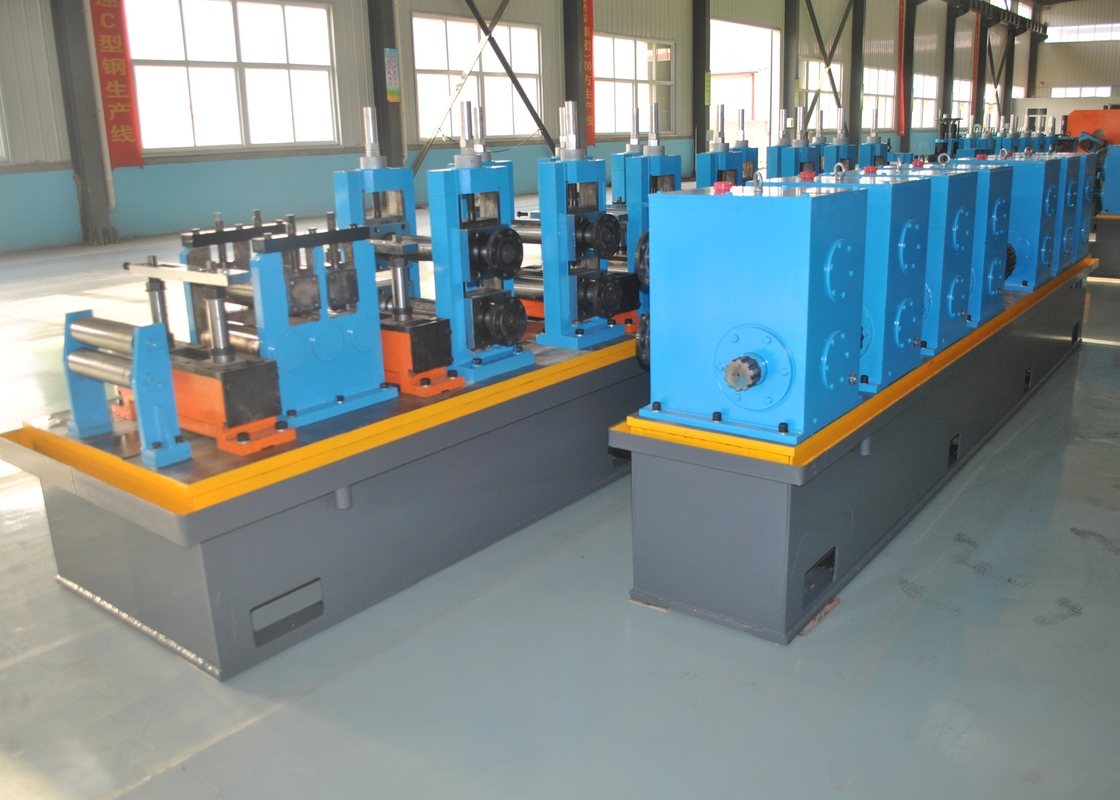

IV工場の外観
