| 起源の場所: | シジアズワン 中国 |
| ブランド名: | Tengtian |
| 証明: | CE,ISO9001, BV |
| モデル番号: | HG219 |
| 生産名: | サイズを調整するために東 Max 219mm 120mM/Min 鋼管フレッシングマシン | 適用: | 天然ガス,排水管,3NB 管の生産 |
|---|---|---|---|
| 電圧: | 380V | パイプ直径: | 76mm-219mm |
| 厚さ: | 1.0~6mm | スピード: | 50m/min |

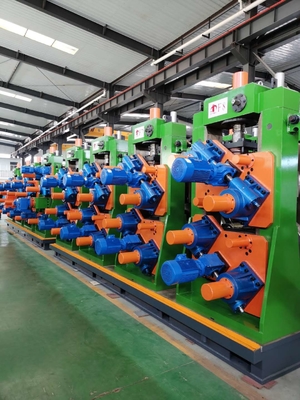

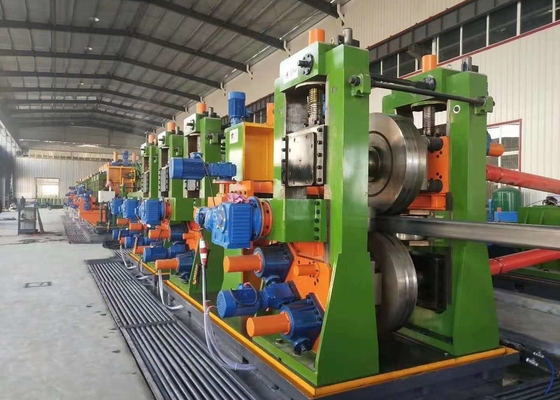

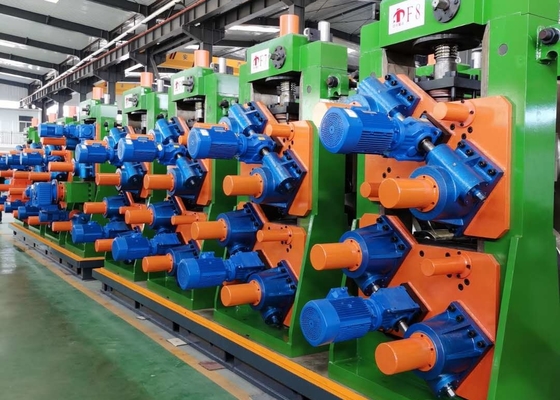

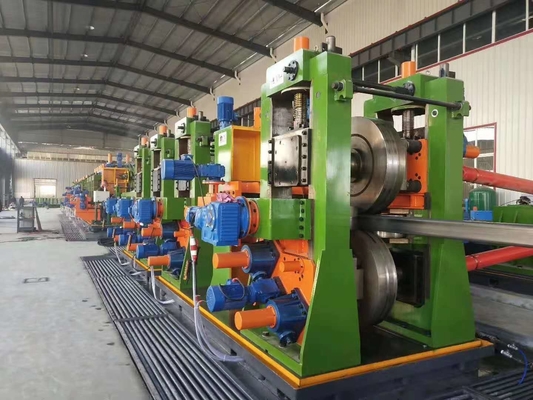

調整しやすいサイズ 最大 219mm 50M/Min 鋼管生産ライン丸いパイプ (Diaφ76-219mm,厚さ3~9mm) を製造するように設計されています.生産ラインは,良質の加工と高精度組立で溶接鋼管を製造することができます..
材料の仕様
| 標準YB189-64に準拠する | |
| 材料 | 低炭素鋼と低合金鋼 |
| メカニカルプロパティ | σb≤520Mpa,σs≤340MPa |
| ストライプ幅 | 230×690mm |
| ストライプの厚さ | 1.0・6.0mm |
| コイルのID | φ508?? φ610mm |
| コイルの過剰摂取 | φ1000・φ2000mm |
| コイル重量 | ≤12T |
調整しやすいサイズ 最大 219mm 50M/Min 鋼管生産ラインの仕様
| 丸いパイプ直径 | φ76?? φ219mm |
| パイプの厚さ | 10.0〜6.0mm |
| 管の長さ | 8~12m |
| 切断長精度 | ±1.5mm |
| 形成速度 | 20〜50m/min |
調整しやすいサイズ 最大 219mm 50M/Min 鉄管生産ライン 電力,水と空気供給
| パワー | ラインの電源量 | 約600KW |
| 電力源 | 380V/60Hz/3相 | |
| 循環冷却水 | 流量 | 20T/h 〜30T/h |
| プール 容量 | 30m3 | |
| 圧縮空気 | 流量 | 5m3/分 |
| 圧力 | 5~11kg/cm2 |
調整しやすいサイズ 最大 219mm 50M/Min 鉄管生産ライン ワークショップが必要です:
| 幅6m,長さ70m 屋根のレールから地面までの高度は少なくとも5m |
●使用説明書 (配達日より1ヶ月前に提供)
●検査証明書 (配達時に提供)
●積載注文 (配達時に提供)
●図面図 (配送日より1ヶ月前に提供)
●地面ベース図 (配送日より1ヶ月前に提供)
●電気 の 原理 の 図
●全組立てラインの各ユニットの図面
● 脆弱 な 部分 の 部分 図
