| 製品名: | 鉄鋼工業 管材生産ライン/管材 工場機械 厚い管材生産 | 色: | ホワイト |
|---|---|---|---|
| パイプの長さ: | 4-8 m | 長さまでの精度: | 0-6のmm |
| 材料: | 低炭素鋼 | 直径: | 15-60のmm |
| 使用: | 鋼鉄構造 | キーワード: | 溶接された管製造所 |
| ハイライト: | チューブミール機械の生産ライン,厚いパイプの生産ライン,工業 パイプ生産ライン |
||

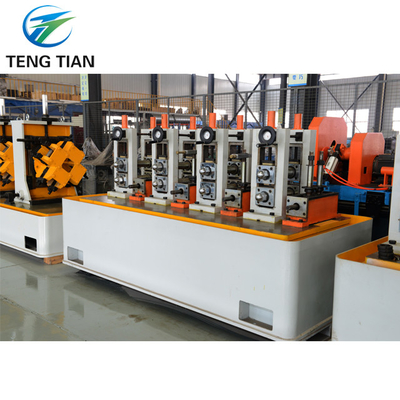

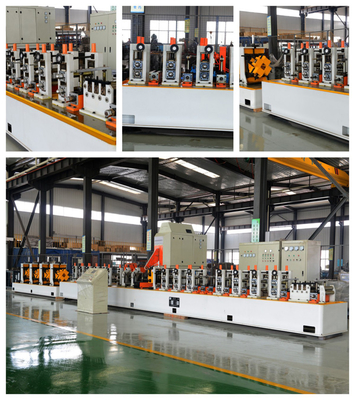

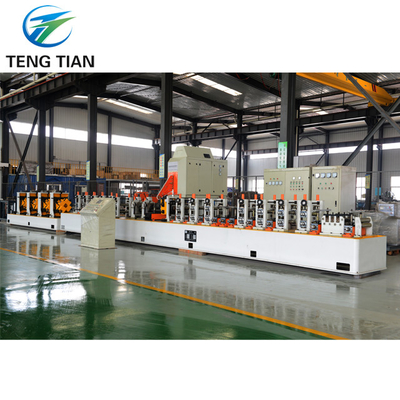

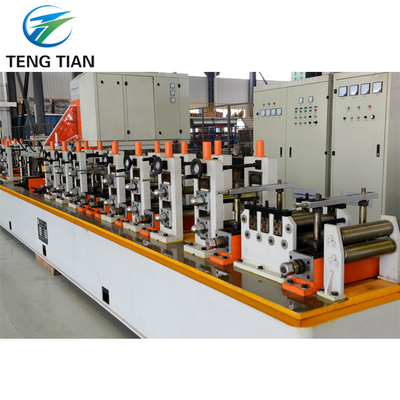

鉄鋼工業 管材生産ライン/管材 工場機械 厚い管材生産
メイン設備そしてメインデータ:
4.1 巻き外した
| 固いコイル直径,mm | 480~600 |
| コイル外径,mm | 最大 1800 |
| ストライプの幅,mm | 45・150 |
| コイルの重量,最大,トン | 2 |
| 構造 | クラゲ |
| ドラム の 拡大 | パネム |
| スウィーブル | 手帳 |
4.2 半自動シール溶接機
| 切断幅,ミリ | 45・150 |
| ストライプの厚さ,mm | 0.6・325 |
| 溶接速度,m/min | 0.59・0.9 |
| トーチの移動 | DCサーボモーター |
| 溶接中にストライプのクランキング | 手帳 |
| ストライプの刈り取り | パネム |
| ストリップの溶接 | CO2 シールド溶接機 CO2 |
| 上と下を調整する | 手帳 |
4.3 ピンチロール組成
| 給餌速度,最大,m/min | 300 |
| ピンチ ロール の 上下 | パネム |
| ピンチロールの材料 | GCr15 |
| 高さガイドロールアッセイ | 1 |
| 入力ガイド ロールアッセイ | 1 |
| モーター,kW | 11 |
4.4 檻蓄積器
| 尺寸,m | 8×3で5 |
4.5 形状とサイズ加工工場
| 材料 |
低炭素鋼と低合金鋼 σb≤500Mpa σs≤300Mpa |
| パイプ直径,mm | 16 円50 |
| ストライプの厚さ,mm |
0.6・3.25 (丸いパイプ用) 0.6 √2.5 (四角形・長方形パイプ用) |
| ストライプの幅,mm | 45・145 |
| メインモーターパワー,kW | 2×55 |
| H.F. パワー,kW | 200KW |
| 形成モード | ロール 形成 |
| 立って | ポータルスタイル |
| 形成速度,m/min | マックス80 |
| 入場ガイド | 1 |

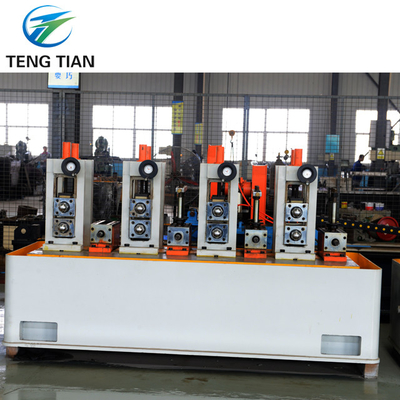

| スタンドを構成する |
-水平 6 -垂直6 |
| サイズスタンド |
-水平6 - 垂直6 |
| シームガイドロールスタンド | 1 |
| 圧縮ロールスタンド | 1 |
| 数珠のスクレイパー | 2 |
| 冷却ゾーン | 1 |
| 駆動ロールシャフト直径,mm | 40Cr, Φ55 |
| 横のロールシャフト直径,mm | 40Cr, Φ35 |
| トルコの頭 | 4回転式 2 |
| 減速ギアボックス | ベーベルギアボックス |
| 駆動システム | BS ユーロヘルム |
4.6 飛ぶサー
| パイプの外径,最大,mm | 50 |
| 壁の厚さ,最大,mm | 3.5 |
| 切断された長さ,m | 4・8 |
| 切断エンジンのパワー,kW | AC 15 |
| 移動電力の kW | DC 15 |
| 切断精度 mm | 0・6 |
| コントロール | パソコン |
4.7 輸送機
| モーター,kW | 3 |
