| 起源の場所: | 中国 |
| ブランド名: | tengtian |
| 証明: | BV,CE,ISO |
| モデル番号: | HTTS1830S |

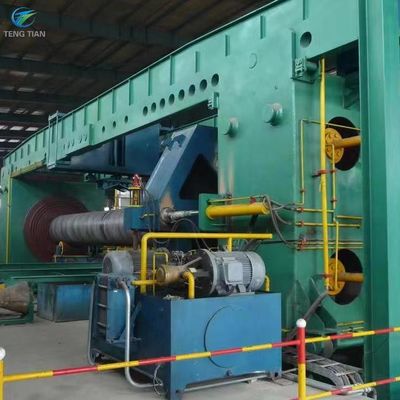

炭素鋼Q355 溶接パイプミール アルゴン弧溶接 DC1500 水用溶接機

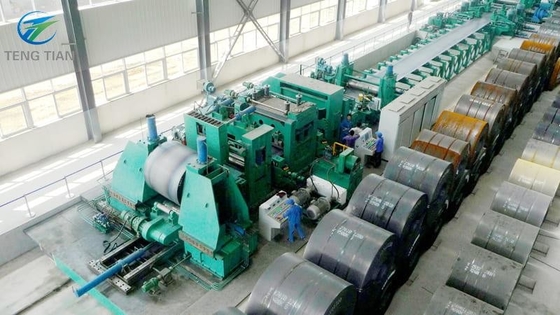

1生産ラインは,石油&ガスに適用されます φ190-φ1220mm,厚さ3-24mm
2管の直径範囲が比較的大きく,管の壁の厚さは比較的厚いので,2つ主要な機械形状ライン共有する1つ仕上げエリア(X線検知,端向き,水力試験,検査など) は良い解決策になります.
主なパラメータ
| コイル材料 | ||
| 過剰摂取 | ø190- ø1220 | mm |
| ID | ø600 - ø760 | mm |
| グレード | Q235B,Q355B | |
| 壁の厚さ | 3〜24mm | mm |
| 幅 | 500〜1500 | mm |
| 体重 | ≤20 | トン |

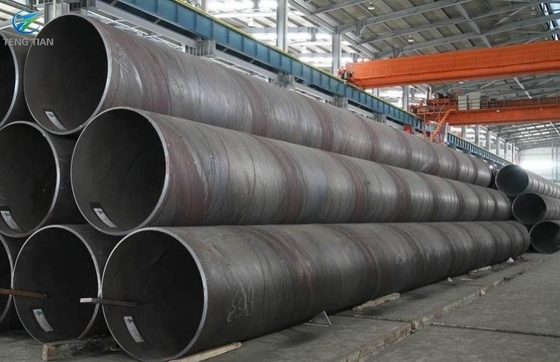

| 出力パイプ | ||
| 直径 | ø550 - ø1830 | mm |
| 壁の厚さ | 5 - 12 | mm |
| 長さ | 8 - 12 | M について |
| 体重 | 最大6本5 | トン |
| スパイラル距離 | 最大2200 | mm |
| スタンダード | GB/T9711 GB/T5037 | |
| 生産ライン | ||
| 作業スタイル | 前面の振り子 + 不連続 + 集中位置付け | |
| 栄養 | 左/右 (順序として) | |

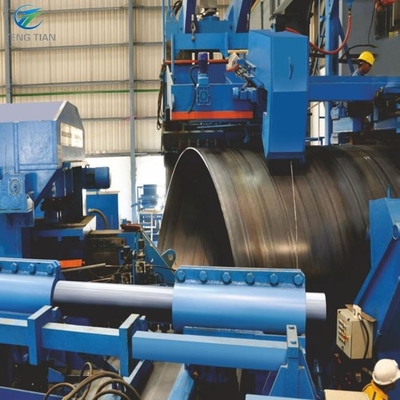

| 形成する | 3回転曲線,外部の制御サイズ | |
| 形状の角度 | 40° ∼79° | |
| 片付け | 振り子ロール | |
| 給餌速度 | 0.6〜3.0m/min | |
| 溶接速度 | 0.5〜2.8m/min | |
| 溶接機 | アメリカ合衆国リンカーン DC1500 | |
| 溶接 | シングルアウト+イン オート SAW | |
| 生産性 |
約100/8 (トン/時間)
|
|
| 容量 | 約550 kw (溶接機を含む) | |
| エンジン | ||
| 電圧 | 220 / 380V,50HZ | |
| 空気圧縮機 | 0.6Mpa 0.9m3/min | |
| ワークショップ | ||
| 天井レール | 1x30/10T, 1x10T | |
| 引き上げ高度 | 7m+ | |
| エリア (メインマシン) | 36x24m | |
