| 起源の場所: | 河北 |
| ブランド名: | Tengtian |
| 証明: | CE, ISO9001, BV |
| モデル番号: | ZJ- （2~8）×1800mm |
| 属性 | 値 |
|---|---|
| 材質 | HRC、CRC、亜鉛メッキ鋼板 |
| 電圧 | 220/380/415/420/440V |
| ミル速度 | 最大60m/分 |
| 保証 | 1年 |
| 刃物材質 | SKD11 |
| 幅許容差 | +/-0.05mm |
| 制御 | PLC |
| アフターサービス | 海外での機械サービスを提供するエンジニアがいます |
| 最大スリットストリップ数 | 25ストリップ |
| コイル重量 | 最大30トン |

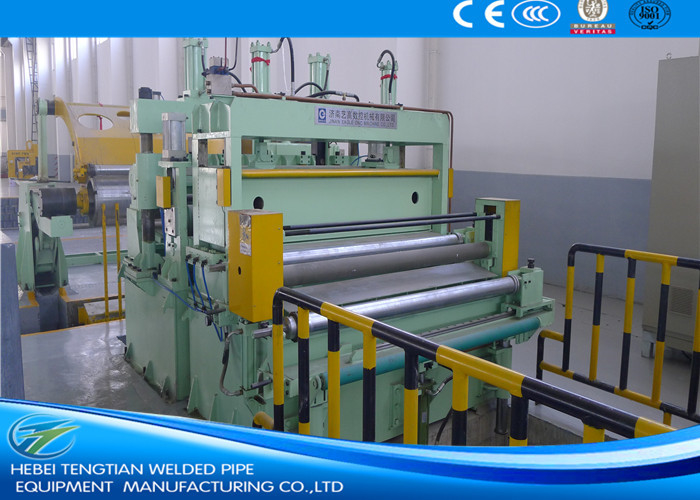

この中厚鋼コイル スリッティングラインは、厚さ0.6〜5 mm、1〜6 mm、2〜8 mm、または3〜10 mm、幅600〜1600 mm、800〜1800 mm、または800〜2000 mmの鋼コイルを狭いストリップに加工するように設計されています。冷間圧延機、溶接パイプミル、ロール成形機への鋼ストリップコイルの供給に最適です。
コイルローディング→ダブルマンドレルアンコイラー→コイルヘッド供給、プレス＆シャベリング→ダブルローラーピンチ供給、5ローラーレベリング→エンドカッティング→ホールアキュムレータ(1)→ストリップアライニング→ディスクせん断→スクラップリール→ホールアキュムレータ(2)→プリセパレーター/テンショナー/長さ測定ローラー→巻き戻し/コイルプレス＆セパレーター→コイル排出→油圧制御→電気制御
| パラメータ | 値 |
|---|---|
| 入力材料 | 炭素鋼、カラー鋼、亜鉛メッキ鋼 |
| ストリップの厚さ | (2~8) mm |
| ストリップ幅 | 600~1800 mm |
| コイル内径 | ≥Φ508mm |
| 最大外径 | Φ2100mm |
| 最大コイル重量 | 35,000 kg |
| スリッティングモーター | 132KW DCモーター |
| ディスクカッター材質 | 6CrW2Si、HRC56°~58° |
| 巻き戻しモーター | 160KW DCモーター |
| スリッティング速度 | (0~80) m/分、調整可能 |
| モデル | 厚さ | 幅 | コイル重量 | 完成スリット幅 | 最大スリッティング速度 |
|---|---|---|---|---|---|
| ZJ-5 x 1500 | 0.6-5mm | 500-1500mm | 最大30T | 最小40mm | 80m/分 |
| ZJ-6 x 1600 | 1-6mm | 600-1600mm | 最大30T | 最小50mm | 70m/分 |
| ZJ-8 x 1800 | 2-8mm | 600-1800mm | 最大35T | 最小50mm | 80m/分 |
| ZJ-10 x 2000 | 3-10mm | 800-2000mm | 最大35T | 最小60mm | 60m/分 |
注：仕様は、一般的な範囲に基づいた参照値です。各スリッティングマシンは、特定の顧客の要件を満たすようにカスタム設計されています。
当社のスリッティングラインは、お客様の特定の要件に合わせて完全にカスタマイズ可能です。パラメータを提供していただければ、当社のエンジニアがお客様の生産ニーズに最適な機械ソリューションを設計します。
