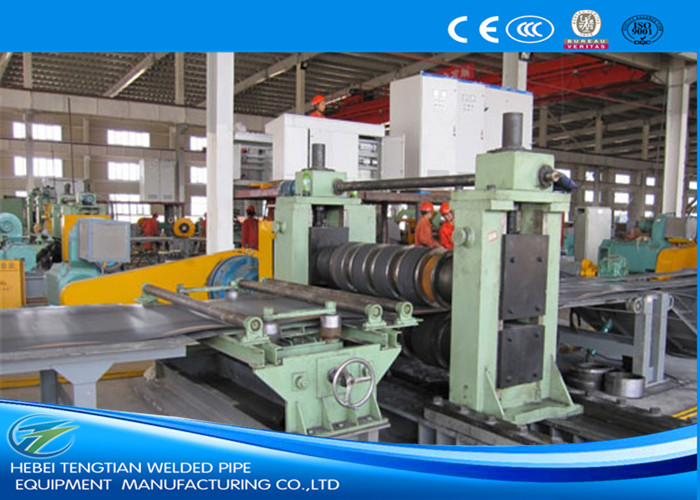

SKD11 ブレード スライター ミル 速度 50m / Min 250KW パワー 440V スチール スライティング マシン

SKD11 ブレード スライター ミル 速度 50m / Min 250KW パワー 440V スチール スライティング マシン

紹介:
この厚いプレート切断ラインは,金属コイル切断機とも呼ばれ,小型の赤ちゃんコイルに厚い鋼のマスターコイルを切断することができます.双マンドル式大荷重解巻機ポートスタイルのコイルヘッドガイド,プレスとショベル機器,ダブルロールピンチングフィッダー,5ロールレベルラー,エンドカット機,ロールテーブル,中央アライナー,ディスクスライター,スクラップウィンドラー,穴蓄積機前分離器& ストレッチャーポートスタイルのコイル分離器とプレッサー,リコール,コイル卸荷車,水力制御,電気制御
厚板切断ライン (金属コイル切断機) の異なるモデルの容量:
ストライプ厚さ: (3~12) mm, (4-16) mm, (5~20) mm
ストライプ幅:500~1800mm,800~2000mmまたは1000~2200mm

2. ダブルコーン・マンドル・デコイラー,35Tや40Tのような大きなコイルを担うだけでなく,コイルをデコイラーにロードするのに便利です.
3ローリングカーには,両端に2つの回転可能なローラーが付いているサポートプラットフォームがあり,ローリングカーをダブルコーンデコイラーにロードする際に,一方では大きなローリングカーをしっかりと支え,ローリング・カー・プラットフォームのダブル・ロールは,ローリング・マンドルと同期して回転する..
4鉄筋の厚さとともに,すべてのロールとシャフトの強さは増加します.
5二重ボディのスクラップウインドーは2つのトルクモーターと2つの減速機によって駆動されます.
6金属コイルスライター,またはシートスライティングラインのリコールストレッサーは,堅固な5ロールのストレッシング構造を採用し,安定して均等なストレッシングを提供します.
7コイルスプッサーはリコールに設置され,スロットコイルを放出する際にコイルを押し出す.
8ACモーターとスピードリデュッサーはピンチフィーダーと5ロールレベラーと5ロールストレッサーを駆動し,DCモーターとスピードリデュッサーはスリッターとリコールを駆動する.
9コイル切断機の電気制御:パーカー・ユーロサーム 590 速度コントローラー + PLC コントロール


作業プロセス:
コイル・ロード ツープル・マンドル・アンコイル ツープル・ヘッド・フィッディング,プレス&ショベル ツープル・ロール・ピンチ・フィッディング five-roller leveling — End-cutting — Hole Accumulator(1) — Strip-aligning — Disc shearing — Scrap reeling — Hole Accumulator(2) — Pre-separator/Tensioner/length-measuring roller — Recoiling/Coils press & separator — Coils-discharging — Hydraulic control — Electric control



主な技術パラメータ

コイル材料:Q235などのHR/CR炭素鋼,電圧板,彩色鋼板など
ストライプ厚さ: (4~16) mm
メタルコイルスライター ストライプ幅: 800~2200mm
コイル切断機 最大コイル重量: 40000kg

レベルリングロールとストレンジリングロールの直径: Φ230
切断軸の直径: Φ360
メタルコイルスライターディスク切断機: 6CrW2Si,HRC54°~56°,OD600mm x ID360mm x T50mm.
リコールブロックの直径: Φ760mm
コイル切断機 65Mn,OD250 x ID110 x T10/20mm の分離ディスク
スリッターとリコール用の直流モーター: 200KW,250KW
切断速度: (0~30) m/min,調整可能

切断ラインの機械は,通常,顧客の要求に応じてカスタマイズされます. あなたがパラメータと要求を私たちに提供する限り,そして,我々はあなたに適した機械設備のスキームを設計しました.
