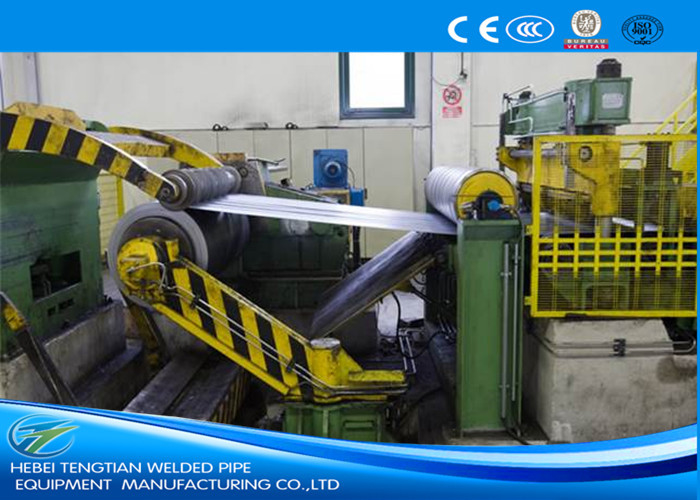

SKD11刃の調整速度を持つ鋼のPLC制御のためのローリングコイル鋼切断機

ZJ- （4-16） ×2200mmのフル オートマチックの高精度のつや出しの鋼鉄コイルのスリッター

導入:
また金属のコイル スリッターと呼ばれるラインを、切り開くこの厚い版は小さい赤ん坊のコイルに厚い鋼鉄マスターのコイルを切り開けます。ラインを切り開く厚いコイルはで構成されます:コイル ローディング車、二重心棒の大きい負荷uncoiler、門脈様式のコイル ヘッド ガイド、出版物およびシャベル装置、送り装置を、5ローラーの平等主義つまむ、二重ローラー終りカッター、ロール テーブル、中央アライナ、ディスク スリッター、スクラップの巻取り機、穴蓄積装置、前separator&テンショナー、門脈様式のコイル分離器およびpresser、車の、油圧制御荷を下すrecoiler、コイルおよび電気制御。
ライン（金属のコイル スリッター）を切り開く厚いシートの異なったモデルの容量:
ストリップの厚さ:（3~12の） mm、（4-16） mm、（5~20の） mm;
ストリップの幅:500-1800mm、800~2000mmか1000~2200mm。

2. 二重円錐形心棒のdecoiler、だけでなく、35Tのような大きいコイルか40Tに耐えるため、しかしまたdecoilerに負荷のコイルのために便利。
3.コイル ローディング車は端の端で二重円錐形のdecoilerに負荷のコイルは、一方では、頑丈に大きいコイルを支えるが、twpの回転ローラーが付いているサポート プラットホームを備えています;一方では、コイル・カーのプラットホームの二重ローラーはdecoiling心棒によって同期的に回ります。
4.すべてのローラーの強さおよびシャフトは鋼鉄ストリップの厚さと増加します。
5.二重ボディ スクラップの巻取り機は2つのトルク モーターおよび二段変速式減力剤によって運転されます。
6.金属のコイル スリッターの反動のラインを切り開くテンショナー、かシートは安定した固体5ローラーの引張りの構造、提供および反動のための張力を採用します。
7.コイルの補助機関車は排出をぶらぶら過ごす押しのコイルへのrecoilerで、切り開きましたコイルを取付けられています。
8. DCモーター及び速度減力剤はスリッターおよびrecoilerを運転するが、ACモーターおよび速度減力剤はピンチ送り装置及び5ローラーの平等主義および5ローラーのテンショナーを運転します。
9.コイルのスリッターの電気制御:Parker Eurotherm 590の速度のコントローラー+ PLC制御。


働くプロセス:
コイル ローディング—二重心棒のuncoiler —コイル頭部供給、出版物及び—与える二重ローラーのピンチ5ローラーの水平になること—終り切断—穴蓄積装置（1） —ストリップ一直線に並ぶ—ディスクせん断—スクラップの巻き取る—穴蓄積装置（2） —前分離器/テンショナー シャベルで掘る/ローラーを長さ測定する—/コイル・プレス反動します及び分離器— —油圧制御—電気制御をコイル排出すること



主要な技術的な変数

コイルの材料:Q235、電流を通された版、着色された鋼板等のようなHR/CRの炭素鋼
金属のコイル スリッター ストリップの厚さ:（5~20の） mm
ストリップの幅:800~2000mm
Max.coilの重量:40000kgs
ローラー及び引張りローラーを水平にすることの直径:Φ260
スリッター シャフトの金属のコイル スリッター直径:Φ420
コイルのスリッター ディスク カッター:6CrW2Si、HRC54°~56°、OD650mm x ID420mm x T50mm。
recoilerのブロックの直径:Φ800mm
ディスクの分離:65Mn、OD250 x ID110 x T10/20mm
スリッターおよびrecoilerのためのDCモーター:280KW、315KW。
コイルのスリッターの切り開く速度:（調節可能な0~20） m/min

ライン機械を切り開くことは通常顧客の要求に従って私達のための変数そして条件を提供する、それから私達はあなたのために適した機械類装置の機構を設計しました限り、カスタマイズされますあり。
