プロダクション名: | 大きいDia 530のMmの円形のApiの自動管製造所の高周波溶接された管製造所 | パイプ径: | 325mm~530mm |
---|---|---|---|
製品速度: | 最大25m/分 | 材料: | 炭素鋼、ステンレス鋼、低合金鋼 |
カッティングソー: | フリクションソー切断 | パイプの厚さ: | 4.0~9.0mm |
提供されるアフターサービス: | コミッショニングとトレーニング | 電圧: | 380V |
キーワード: | 高周波溶接パイプミル | ||
ハイライト: | Api 自動チューブ ミル、Dia 530Mm 自動チューブ ミル、Dia 530Mm 溶接パイプ ミル,Dia 530Mm Automatic Tube Mill,Dia 530Mm Welded Pipe Mill |

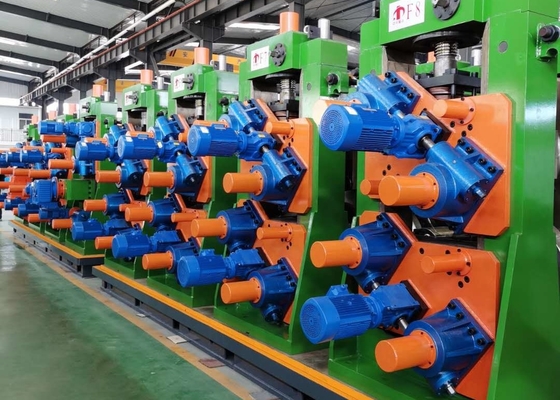

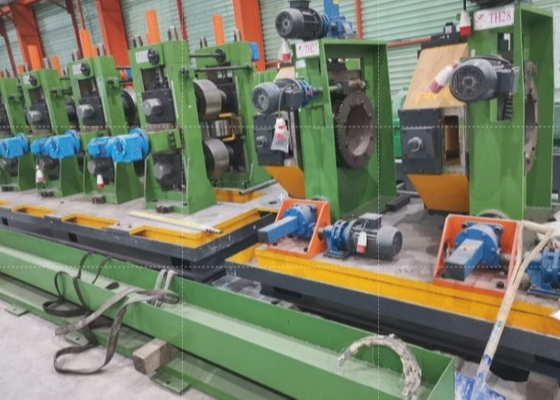

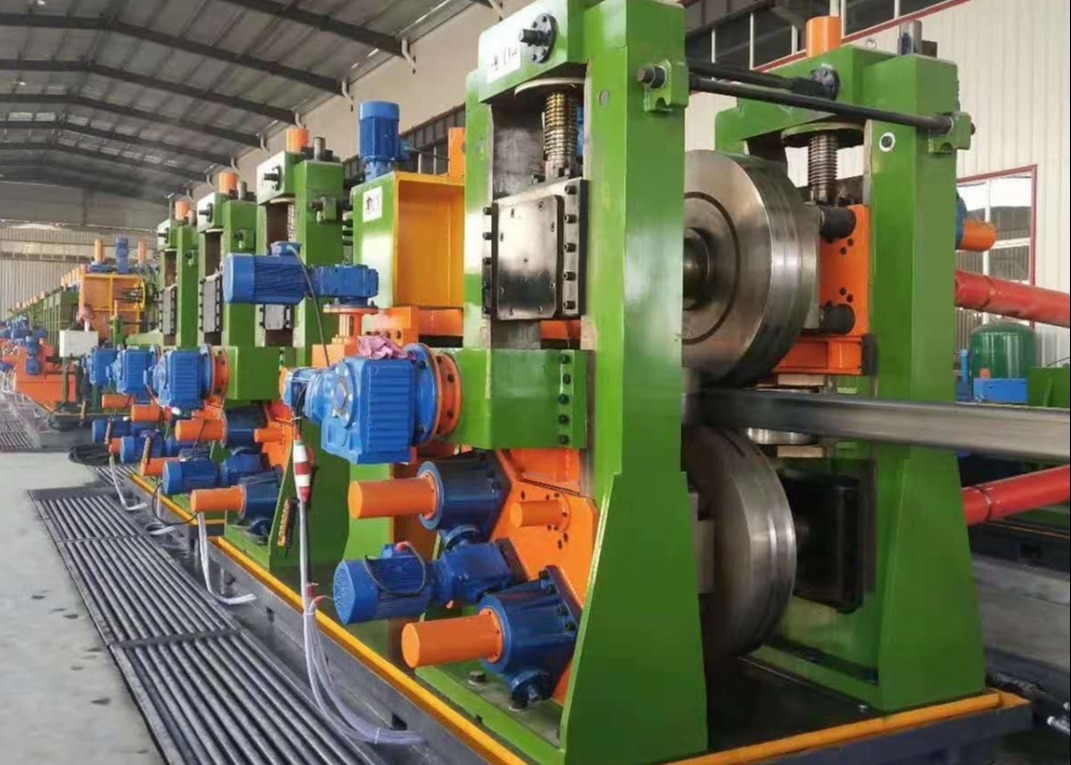

530高周波溶接パイプミルラインは、丸パイプ(Diaφ325-530mm、厚さ4-9mm)を生産するように設計されています。
FFX成形を使用:この装置では、最も経済的で合理的な成形プロセスが使用され、継ぎ目のあるチューブに連続的かつスムーズに曲げられます。ロール全体の構造とその調整の特殊な設計により、ロールを交換する必要なく、すべての製品サイズと仕様の成形に適応できます。
YB189-64規格準拠
(1)材料: 低炭素鋼および低合金構造用鋼
(2)機械的性質: σb≤520Mpa、σs≤340MPa
(3)ストリップ幅: 1020~1665mm
(4)ストリップの厚さ: 4~9mm
(5)鋼帯コイル:コイル内径:φ508~φ760mm
コイル外径:φ1500~φ2100mm
(6)コイル重量: ≤30T
(1)パイプサイズ: 丸型: φ325~φ530mm
(2)パイプの肉厚:4~9mm
(3)固定切断長:6~12m
(4)パイプ切断精度: ±3mm
材料(スチールコイル)→アンコイラー→せん断および溶接機→水平(またはケージ)アキュムレーター→フォーミングミル→HFソリッド溶接機→サイジングミル→丸く矯正(七面鳥の頭)→カットオフマシン→ランアウトテーブル
モデル | 直径範囲 | パイプの厚さ | 回線速度(m/分) |
HG20 | 8-25.4MM | 0.3-1.2MM | 120 |
HG32 | 10-32MM | 1.4-1.5MM | 120 |
HG50 | 16-76MM | 0.7-2.5MM | 30-120 |
HG76 | 25-76MM | 1-4MM | 30~100 |
HG89 | 32-89MM | 1-4.5MM | 30-80 |
HG114 | 45-114MM | 1.5-5.0MM | 30-60 |
HG165 | 60-165MM | 3-7MM | 30-50 |
HG219 | 114-219MM | 4-8MM | 20-40 |
HG273 | 114-273MM | 4-10MM | 15-30 |
HG325 | 165-325MM | 4-10MM | 10-30 |
HG426 | 165-426MM | 4-12.7MM | 8-25 |
HG508 | 219-508MM | 4-16MM | 8-20 |
