| 起源の場所: | 河北 |
| ブランド名: | Tengtian |
| 証明: | CE,ISO9001,BV |
| モデル番号: | HG50 |
| 属性 | 値 |
|---|---|
| 製品名 | 精密チューブミルマシン高周波ストレートパイプミリングマシン |
| 切断ソー | コールドソー＆摩擦ソー切断 |
| 厚さ | 1.0-3.0mm |
| パイプ径 | 25-76mm |
| パイプ形状 | 丸、角、長方形 |
| ミルの速度 | 30-100m/分 |
| 調整タイプ | タービンウォームによる |
| 材質 | HRC、CRC、亜鉛メッキ鋼 |

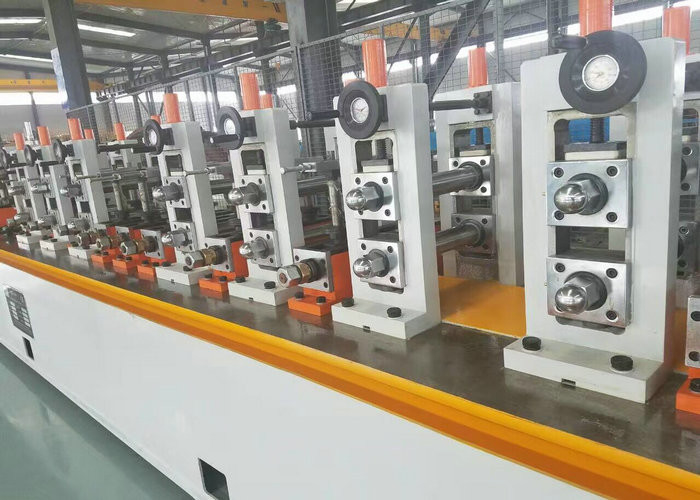

このミルは、冷間圧延および熱間圧延コイルストリップから、厚さ0.5mm〜2.0mmの丸パイプ（Φ12mm〜Φ38mm）を製造するために設計されています。このプロセスには、未閉鎖の管状ブランクの成形、高周波溶接による管への溶接、冷却、サイジング/成形、および測定された長さに切断が含まれます。
材料（鋼コイル）→アンコイラー→シャーと溶接機→水平（またはケージ）アキュムレータ→成形ミル→HFソリッド溶接機→サイジングミル→粗矯正（ターキーヘッド）→カットオフマシン→ランアウトテーブル
| パラメータ | 値 |
|---|---|
| 成形ミルのスタンド | 7 |
| サイジングミルのスタンド | 5 |
| シャフト材質 | 40Cr |
| 丸パイプ径 | 19-76mm |
| 丸パイプの厚さ | 1.5-3.0mm |
| 角パイプサイズ | 15×15-60×60mm |
| 角パイプの厚さ | 1.5-2.0mm |
特定の顧客の要件に応じて機械をカスタマイズできます。
| モデル | 直径範囲 | パイプの厚さ | 線速度（m/分） |
|---|---|---|---|
| HG20 | 8-25.4mm | 0.3-1.2mm | 120 |
| HG32 | 10-32mm | 1.4-1.5mm | 120 |
| HG50 | 16-76mm | 0.7-2.5mm | 30-120 |
| HG76 | 25-76mm | 1-4mm | 30-100 |
| HG89 | 32-89mm | 1-4.5mm | 30-80 |
| HG114 | 45-114mm | 1.5-5.0mm | 30-60 |
| HG165 | 60-165mm | 3-7mm | 30-50 |
| HG219 | 114-219mm | 4-8mm | 20-40 |
| HG273 | 114-273mm | 4-10mm | 15-30 |
| HG325 | 165-325mm | 4-10mm | 10-30 |
| HG426 | 165-426mm | 4-12.7mm | 8-25 |
| HG508 | 219-508mm | 4-16mm | 8-20 |
KJシリーズストレートシーム高周波鋼ERWパイプミルラインは、直径範囲Φ7mm〜Φ219mm、肉厚範囲0.2mm〜8.0mmの溶接鋼管を製造します。また、丸パイプの処理制限内で異形パイプ（角、長方形、楕円）を製造することもできます。
当社の革新的な生産ラインは、経済的でありながら実用的なソリューションのために、国内外のパイプ製造技術を組み合わせています。
低炭素鋼、低合金鋼、亜鉛メッキ鋼、ステンレス鋼など。
