| 起源の場所: | 河北 |
| ブランド名: | Tengtian |
| 証明: | CE,ISO9001,BV |
| モデル番号: | HG60 |
| 属性 | 価値 |
|---|---|
| 製品名 | 精密チューブミール ステンレス鋼チューブミールマシン,溶接チューブミール 1.5-3.0mm丸いパイプ厚さ |
| 調整の種類 | タービンワームによって |
| 切断用 ソー | 寒さ 摩擦 切断 |
| パイプ形 | 丸い,四角,長方形 |
| 溶接型 | 高周波溶接 |

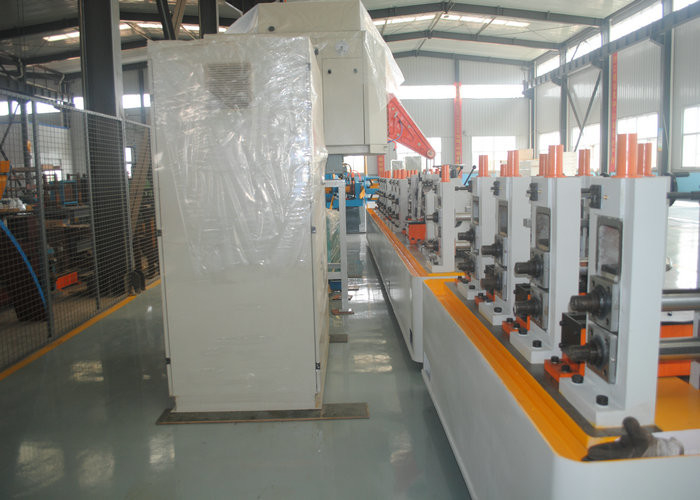

この高精密な自動チューブミルは,コイルを解巻器に積んで始め,コイル末端をボット溶接して蓄電器に配達します.ストリップは,固定速度で継続的に引っ張られる形づくりの機械で開けたパイプに形作られ,高周波溶接機で溶接される.その後は,脱磨,冷却,形付け,丸型,長方形,または四角型パイプにサイズ化することが含まれる.サイズのパイプはターキーの頭装置の後で直し,最終検査の前に飛ぶサーによって固定した長さにカットされます.
この生産ラインは,金属工学,建設,輸送,機械,自動車産業"W"形状は,各スタンドで最適な力分布と完璧な形状を保証します.
Material (steel coil) → Uncoiler → Shear and welder → Horizontal (or cage) accumulator → Forming mill → HF solid welder → Sizing mill → Roughly straightening (turkey head) → Cut off machine → Run out table
| パラメータ | 価値 |
|---|---|
| 造形工場のスタンド | 7 |
| サイズのミルのスタンド | 5 |
| 軸材 | 40Cr |
| 丸いパイプ直径 | 19~76mm |
| 丸いパイプの厚さ | 1.5-3.0mm |
| 平方パイプサイズ | 15×15-60×60mm |
| 四角管の厚さ | 1.5-2.0mm |
注: お客様の要求に応じて機械を設計することができます.
| モデル | 直径範囲 | パイプ厚さ | ライン速度 (m/min) |
|---|---|---|---|
| HG20 | 8-25.4mm | 0.3-1.2mm | 120 |
| HG32 | 10~32mm | 1.4-1.5mm | 120 |
| HG50 | 16~76mm | 0.7-2.5mm | 30〜120 |
| HG76 | 25~76mm | 1~4mm | 30〜100 |
| HG89 | 32~89mm | 1〜4.5mm | 30~80 |
| HG114 | 45~114mm | 1.5-5.0mm | 30〜60 |
| HG165 | 60~165mm | 3-7mm | 30〜50 |
| HG219 | 114-219mm | 4-8mm | 20〜40 |
| HG273 | 114-273mm | 4~10mm | 15〜30 |
| HG325 | 165-325mm | 4~10mm | 10〜30 |
| HG426 | 165-426mm | 4~12.7mm | 8〜25 |
| HG508 | 219~508mm | 4~16mm | 8から20 |
互換性のある材料:低炭素鋼,低合金鋼,高圧鋼,不酸化鋼など
